8
Câbles et Interfaces de connexion/conversion
Le capteur WeatherStation peut être connecté à un appareil et/ou un réseau de
différentes manières. Avant d’entreprendre l’installation, vérifiez que vous
disposez de toutes les interfaces de conversion/connexion nécessaires.
Câbles WeatherStation Longueur Réf.
• Câble NMEA 0183 10 m 33-862-02
• Câble NMEA 0183 (pour WeatherStation avec dégivrage) 10 m 33-1167-01
• Câble NMEA 2000® 6 m 33-1029-02
• Câble NMEA 2000® 10 m 33-1104-01
REMARQUE: D’autres longueurs de câble sont disponibles.
Interfaces de connexion/conversion
• Data Convertisseur NMEA 0183 vers USB 33-801-01
• Multiplexeur NMEA 0183 vers USB NDC-4-AIR
• Passerelle U200 CAN NMEA 2000® vers USB 33-727-01
• Répartiteur NMEA 0183 et NMEA 2000® 15 m 33-632-01
• Répartiteur NMEA 0183 et NMEA 2000® 30 m 33-632-02
Supports
ATTENTION: Véhicules/navire avec une vitesse supérieure à 45 km/h (28
nœuds)—Ne pas utiliser l’embase plastique à sortie latérale (Composant D)
fourni d’origine. Utiliser un support en acier inox. À grande vitesse, l’embase
plastique peut se rompre et entraîner la chute du capteur WeatherStation.
REMARQUE: La partie inférieure du capteur WeatherStation est filetée au pas
standard 1"-14 UNS ou 3/4" NPT.
Support d’antenne fileté au pas standard marine 1" -14 et passe-fil (voir Figure 1)
Accessoires d’installation du support d’antenne:
Tube prolongateur (certaines installations)

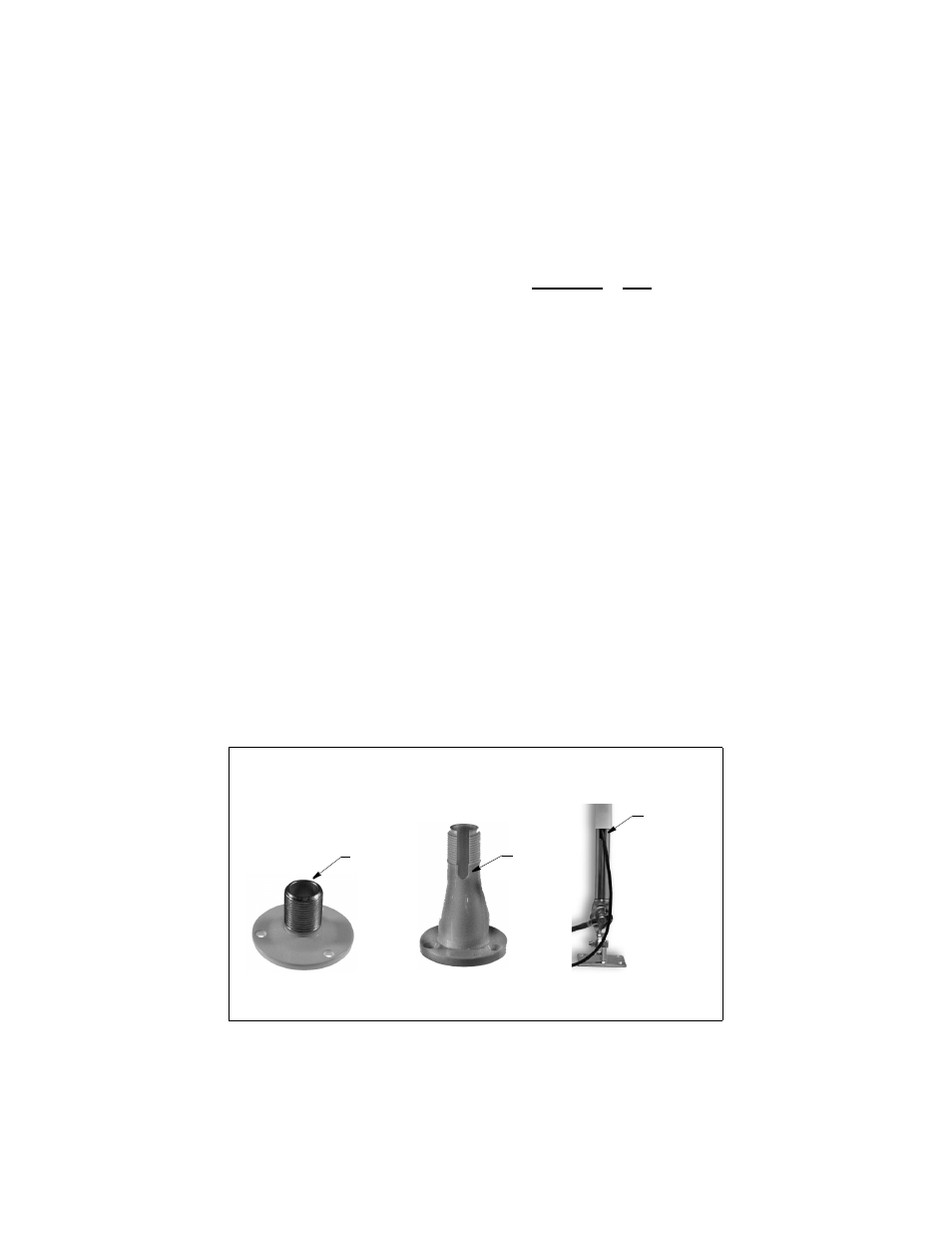

Figure 1. Supports d’antenne
(non fournis d’origine)
Copyright © 2007 Airmar Technology Corp.
Support articulé Fixation sur le pont Fixation sur le pont
avec tube prolongateur passe-câble central passe-câble latéral
le câble passe sortie de
tube prolongateur
par le centre
du support câble
avec sortie
de câble
