Connexion du câble au capteur WeatherStation
1. Avec l’écrou de fixation du câble vers le connecteur du capteur WeatherStation,
passez le câble dans le tube prolongateur (si utilisé), le support d’antenne et la
sortie de câble. Veillez à laisser une longueur de câble libre suffisante au-delà de
l’écrou de fixation (voir Figure 5).
2. Vissez l’écrou de fixation en haut du support d’antenne/tube prolongateur.
Serrez à la main uniquement. Ne serrez pas exagérément.
REMARQUE: Pour bloquer le filetage si nécessaire, utilisez uniquement du
ruban d’étanchéité Téflon.
3. Enlevez le capot de protection du connecteur (conservez soigneusement le
capot de protection du connecteur, pour le remettre en place en cas de dépose
du capteur WeatherStation). Connectez le câble au capteur WeatherStation.
L’ergot d’alignement sur le connecteur s’insère dans une rainure dans la base
du capteur WeatherStation.
4. Pour une mesure précise de la direction du vent, veillez à orienter correctement
l’encoche d’alignement. Tenez fermement le boîtier inférieur du capteur
WeatherStation sous la plaque réflecteur et maintenez-le en position correcte
(voir Figure 4).
• Véhicule/navire mobile—L’index d’alignement doit pointer vers l’avant et être
parallèle à l’axe longitudinal du véhicule/navire.
• Installation fixe—Il est recommandé d’orienter l’index d’alignement vers le
nord vrai.
5. Faites coulisser l’écrou prisonnier vers le haut et vissez-le dans l’embase du
capteur WeatherStation (voir Figures 4 et 5). Serrez à la main uniquement. Ne
serrez pas exagérément. Veillez à ne pas faire pivoter le capteur
WeatherStation ce qui en modifierait l’alignement. Veillez également à ne pas
desserrer l’écrou du support d’antenne ou du tube prolongateur.

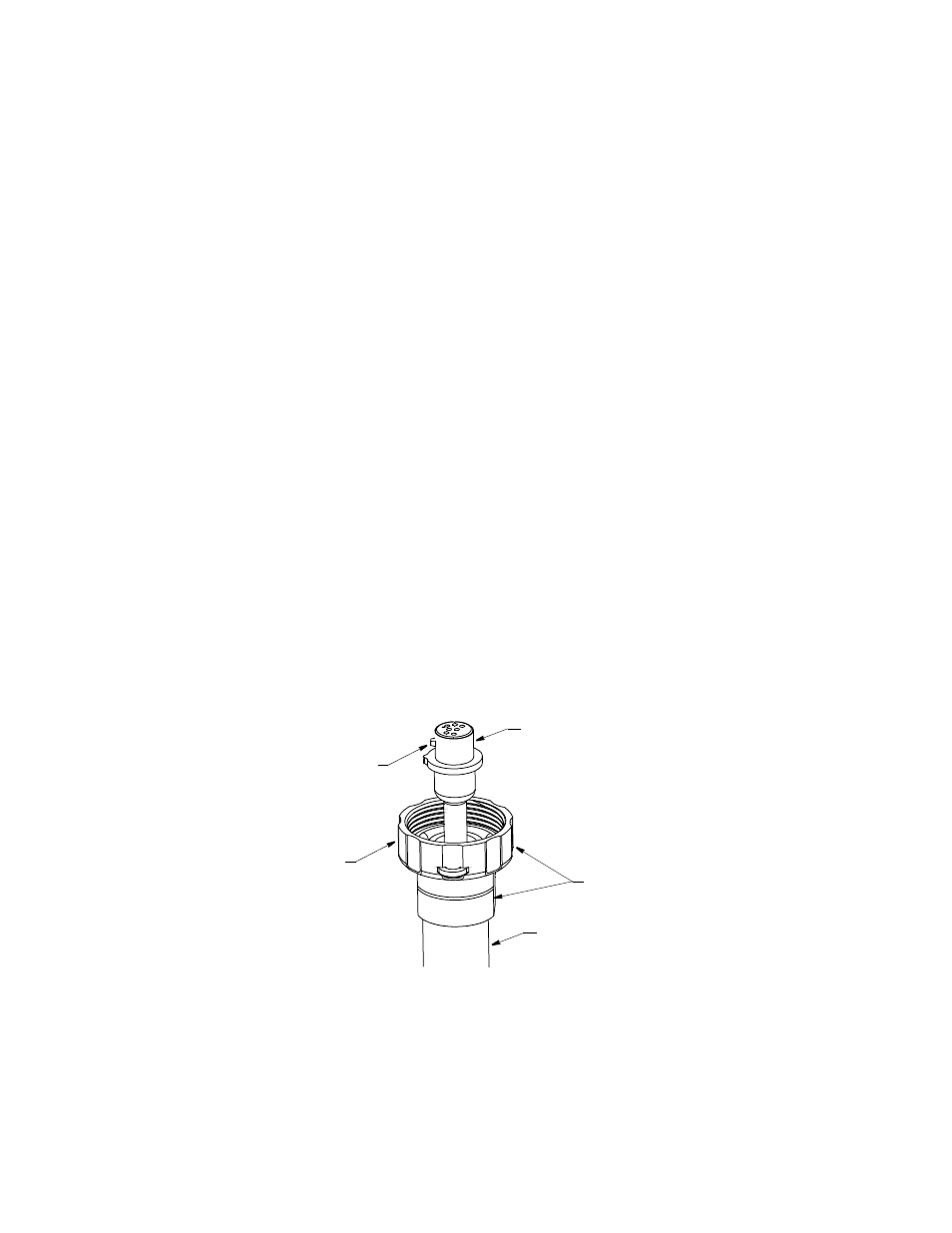

Figure 5. Connexion du câble au capteur WeatherStation
Copyright © 2007- 2011 Airmar Technology Corp.
connecteur
écrou double
écrou
ergot
support d’antenne ou
WeatherStation
prisonnier
tube prolongateur
d’alignement
