11
Installation
ATTENTION: La plaque réflecteur et le film étanche dans le tunnel
aérodynamique du capteur WeatherStation, sont essentiels à son fonctionnement
(voir Figure 3). Veillez soigneusement à ne pas rayer la plaque, ni poinçonner le
film étanche, ni endommager l’un ou l’autre d’une quelconque manière.
ATTENTION: Le capteur WeatherStation doit être installé parfaitement
verticalement — SANS inclinaison latérale. Toute inclinaison du capteur
WeatherStation par rapport au plan horizontal, peut produire une erreur de calcul
des données de compas et d’anémomètre.
ATTENTION: Pour mesurer avec précision la direction du vent ainsi que le cap du
véhicule/navire, l’index d’alignement du capteur WeatherStation doit être
correctement orienté.
• Véhicule/navire mobile—L’index d’alignement doit pointer vers l’avant et être
parallèle à l’axe longitudinal du véhicule/navire.
• Installation fixe—Il est recommandé d’orienter l’index d’alignement vers le
nord vrai.
ATTENTION: Ne serrez pas et n’alignez pas le capteur WeatherStation par
rotation du capot supérieur. Une telle rotation peut endommager gravement les
connexions internes et annule la garantie. Tenez le boîtier inférieur en dessous de
la plaque réflecteur. Serrez à la main uniquement.
ATTENTION: Pour bloquer le filetage si nécessaire, utilisez uniquement du ruban
d’étanchéité Téflon. N’utilisez pas de liquide frein de filet au risque d’affaiblir le
plastique, et de gonfler ou fissurer la matière.

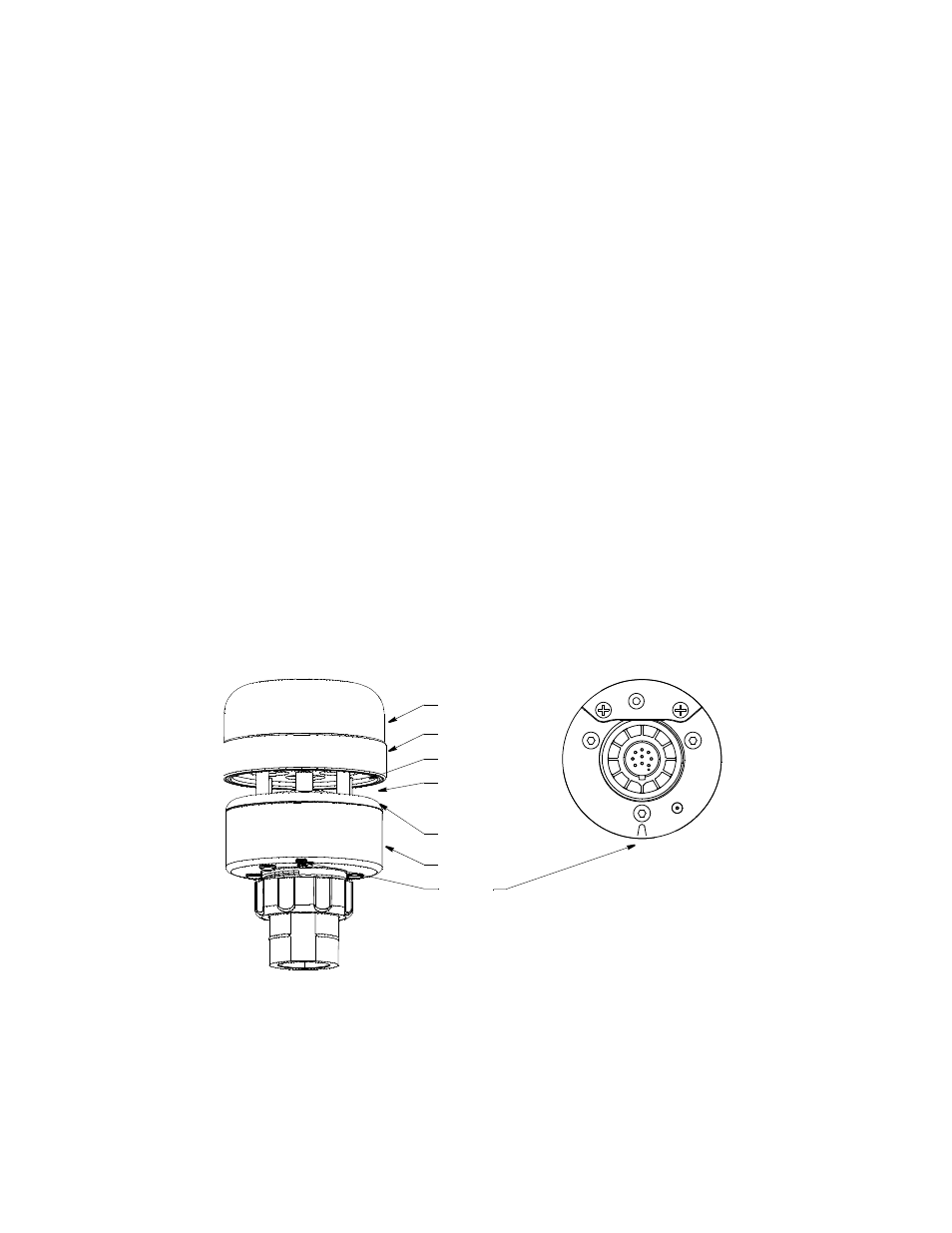

Figure 3. Capteur WeatherStation (modèle illustré 150WX avec dégivrage)
Copyright © 2008- 2014 Airmar Technology Corp.
plaque réflecteur
film étanche
tunnel aérodynamique
capot supérieur
boîtier inférieur
encoche
dégivrage
(par lequel l’air traverse
le capteur)
(avec dégivrage)
d’alignement
bas latéral
