12
Installation fixe
1. Placez les accessoires de fixation à l’emplacement sélectionné. Orientez toute
sortie de câble dans la direction de cheminement du câble.
2. Positionnez les accessoires de fixation perpendiculairement à la surface
d’installation. Si nécessaire, utilisez des cales pour niveler la surface
d’installation (voir Figure 4).
3. Repérez l’emplacement des vis de fixation (voir Figure 1). Si le câble doit
passer par le centre du support, marquez également la position de ce trou.
REMARQUE: En cas d’utilisation d’un support articulé, n’oubliez pas de vous
procurer un prolongateur avec passe-câble central.
4. Percez les avant-trous des vis de fixation et, si nécessaire, le trou de passage
du câble. Si le câble doit traverser un pont de navire, utilisez impérativement un
passe-câble de très bonne qualité.
5. Fixez le support à l’aide de vis achetées séparément.
6. Au besoin, vissez un tube prolongateur sur le support d’antenne (voir Figure 4).

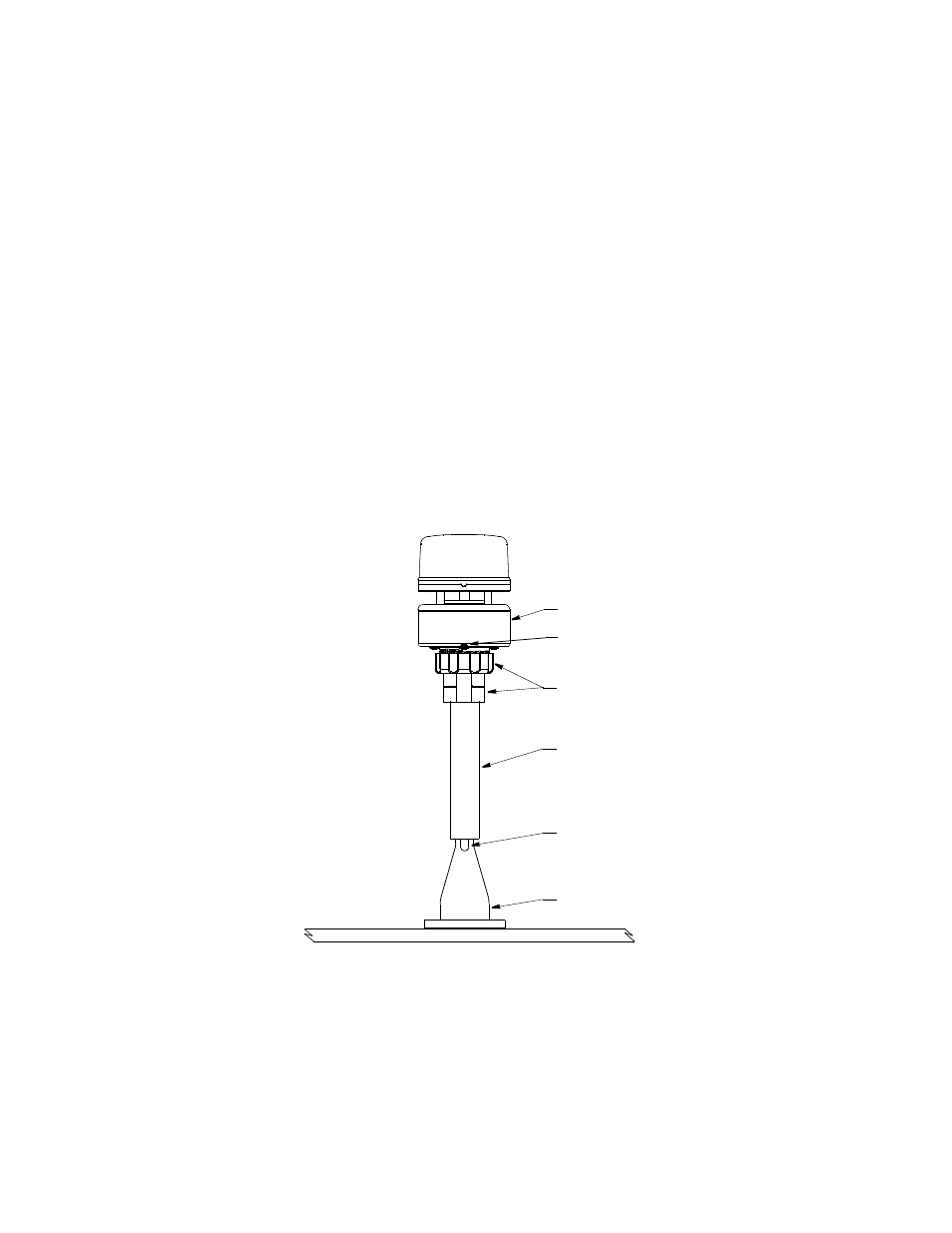

Figure 4. Installation (Modèle illustré: 150WX)
Copyright © 2007- 2011 Airmar Technology Corp.
écrou double
WeatherStation
tube prolongateur
support d’antenne
sortie de câble
encoche
boîtier inférieur
d’alignement
(utilisé pour la plupart des
installations)
(certaines installations)
(certaines installations)
