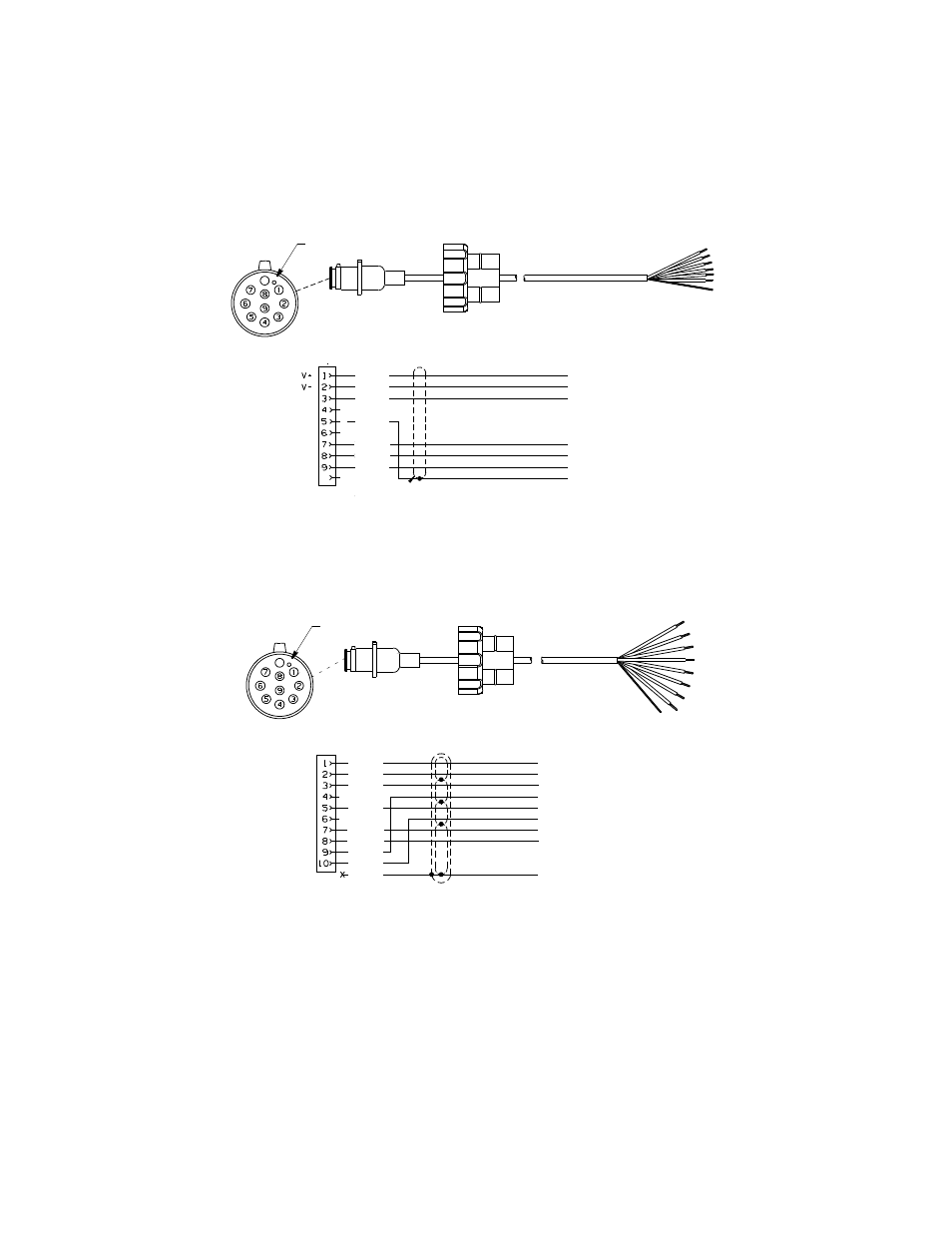

Figure 6. Câble de capteur WeatherStation NMEA 0183 — sans dégivrage
Copyright © 2007- 2014 Airmar Technology Corp.
BARE
option
x
10
10
RS422
connecteur
option
RS232
V+
V-
Sortie TX
Entrée RX
Pas de connexion
Pas de connexion
Blindage
détrompeur
V+
V-
Sortie A /+
Entrée A/+
Entrée B/-
Sortie B/-
Blindage
WeatherStation
ROUGE
NOIR
BLANC
DÉNUDÉ
JAUNE
ORANGE
BLEU
Sortie A /+
Entrée A/+
Entrée B/-
Sortie B/-
ou
Figure 7. Câble de capteur WeatherStation NMEA 0183 — avec dégivrage
Copyright © 2014 Airmar Technology Corp.
option
10
RS422
option
RS232
détrompeur
V -
Sortie TX
Entrée RX
Pas de connexion
Pas de connexion
Blindage
V + V +
V -
Sortie A /+
Sortie B/-
Dégivrage V + (24 VCC)
Dégivrage V - (Masse)
Entrée A/+
Entrée B/-
Blindage
V +
V -
Sortie A /+
Sortie B/-
Dégivrage V +
Dégivrage V -
Entrée A/+
Entrée B/-
Blindage
Dégivrage V - (Masse)
connecteur
WeatherStation
ROUGE
NOIR
BLANC
JAUNE
ORANGE
BLEU
DÉNUDÉ
GRIS
VERT Dégivrage V + (24 VCC)
ou
