17
Connexion au réseau NMEA 2000 ®
ATTENTION: Seuls deux bouchons sont nécessaires sur un réseau NMEA 2000. Un
nombre supérieur de bouchons entraîne une dégradation des performances du bus.
Faites cheminer le câble de WeatherStation jusqu’au réseau NMEA 2000.
Raccordez le connecteur NMEA 2000 au nœud de réseau (voir Figure 8).
Enroulez tout excès de câble et attachez l’ensemble avec des attaches de câble
pour prévenir toute dégradation ultérieure.
REMARQUE: Le connecteur de capteur des câbles WeatherStation d’une
longueur supérieure à 6 m (20') est équipé d’origine d’un bouchon de réseau (voir
Figure 9).

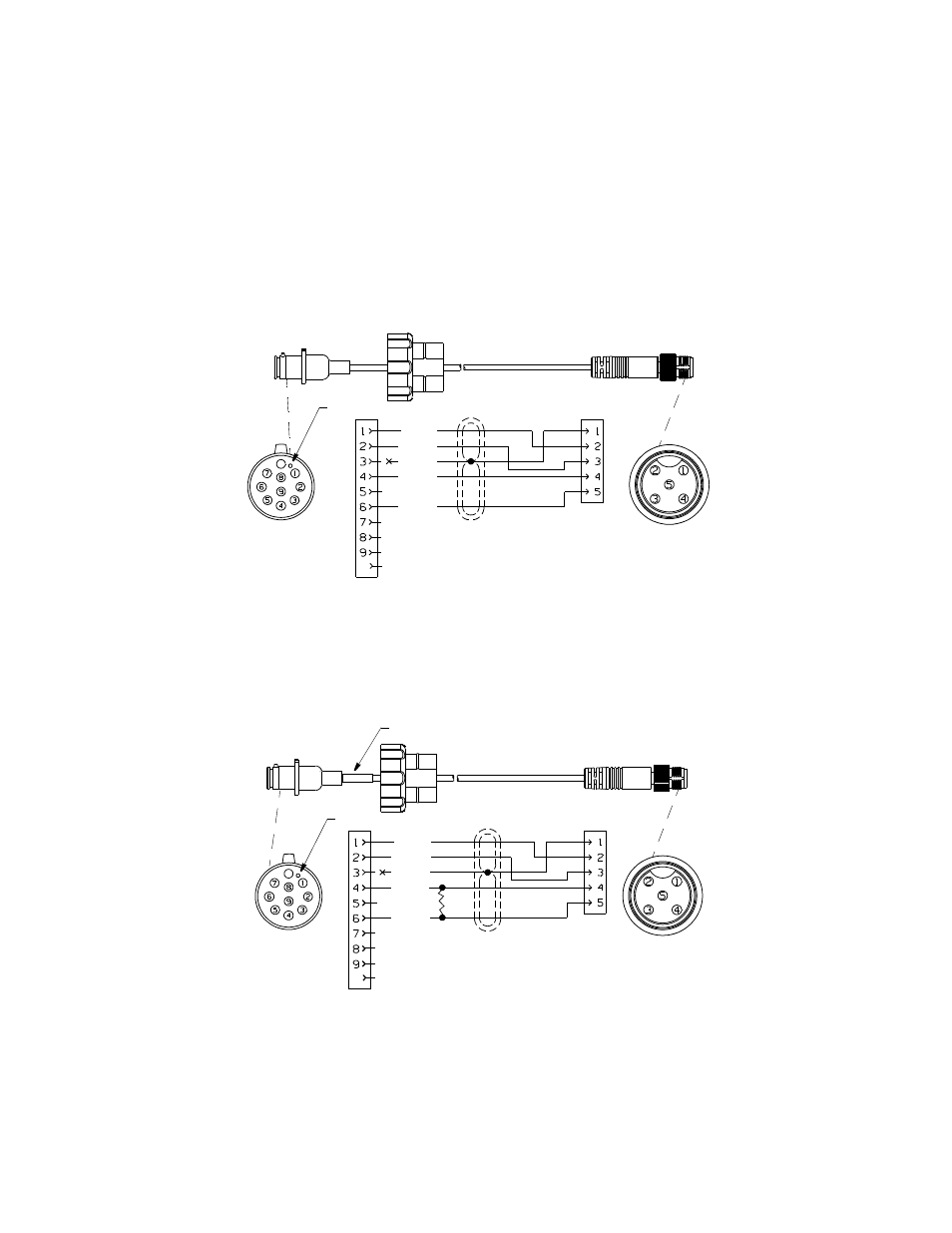

Figure 8. Câble WeatherStation NMEA® 2000 [modèle illustré: 6 m (20’)]
Copyright © 2008- 2011 Airmar Technology Corp.
10
connecteur
connecteur
détrompeur
10
ROUGE
NOIR
BLANC
BLEU
DÉNUDÉ
WeatherStation
réseau
NMEA 2000
Figure 9. Câble WeatherStation NMEA® 2000 [modèle illustré: 10 m (33’)]
Copyright © 2009- 2011 Airmar Technology Corp.
10
connecteur
détrompeur
120 Ω
bouchon sur connecteur
WeatherStation
connecteur
réseau
NMEA 2000
ROUGE
NOIR
BLANC
BLEU
DÉNUDÉ
10
