Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 90

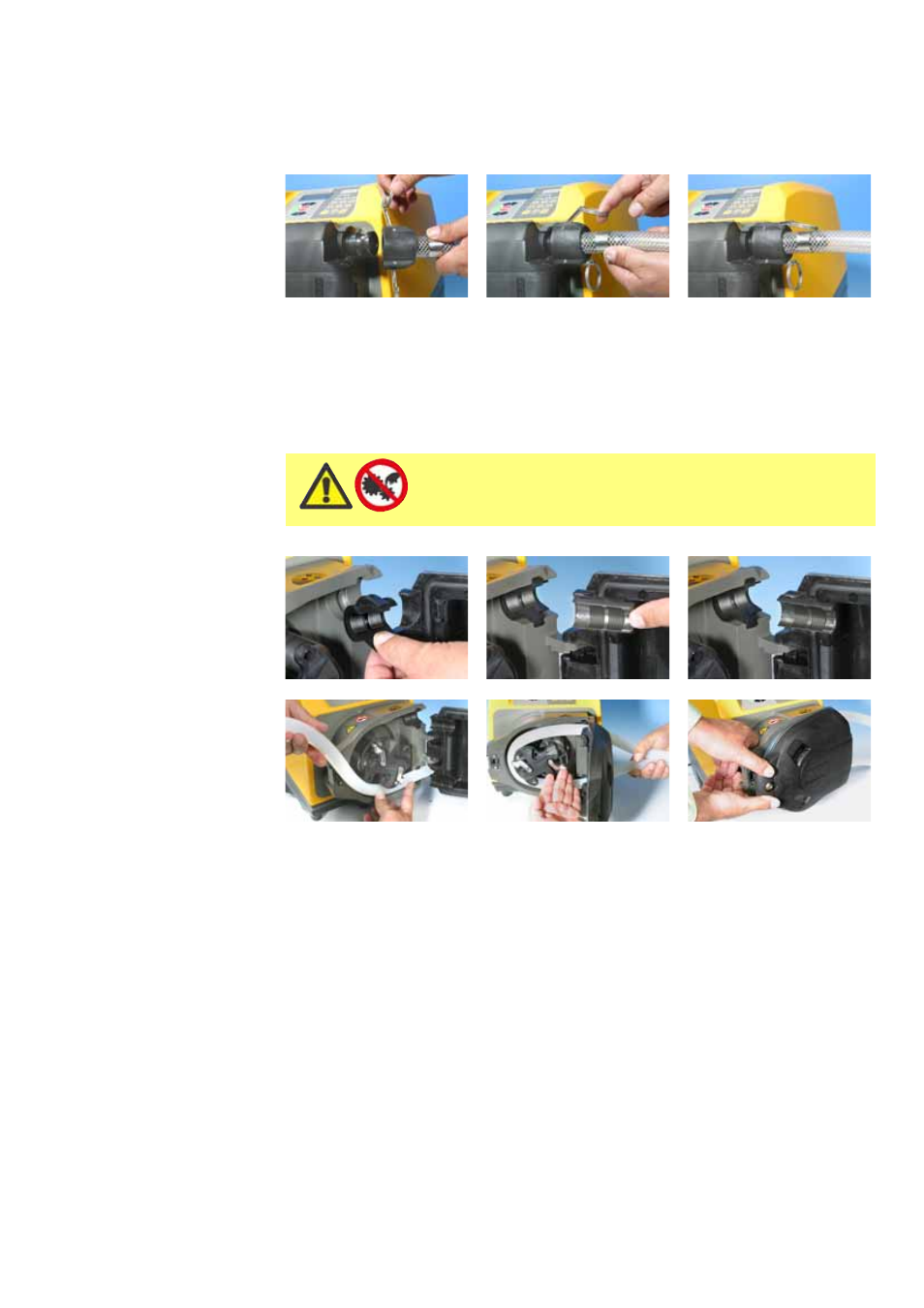

Les éléments industriels LoadSure – reconnaissables par leurs connecteurs noirs –
se branchent au système de tubage à l’aide d’un verrou à came.
Enfoncez la partie femelle par-dessus le connecteur.
Tirez les deux goupilles à came jusqu’à ce qu’elles s’enclenchent.
29.7 Montage du tube continu pour 620R
Les têtes de pompe à tube continu 620R sont réglées en usine pour être
compatibles avec les tubes Watson-Marlow série 600 de 3,2 mm d’épaisseur de
paroi. L’utilisation de tubes d’une marque autre que la marque Watson-Marlow nuira
à la performance de la pompe.
Sélectionnez le jeu de pinces de tube approprié à la taille de tube utilisée. Placez les
deux moitiés de pince en forme de « U » dans les passages de la tête de pompe (la
forme en « U » vous aidera à charger le tube correctement).
Placez les moitiés de pince correspondantes destinées au capot, qui sont dotées de
plots de positionnement en « T », dans les rainures de la face intérieure du capot,
au-dessus et au-dessous de la charnière du capot. Enfoncez-les jusqu’à ce qu’elles
s’enclenchent.
Les deux moitiés de pince s’ajusteront autour du tube lorsque vous fermerez le capot.
Dégagez les galets.
Placez une extrémité du tube dans la pince en « U » du passage inférieur et
maintenez-le fermement en place.
Enroulez de façon serrée le tube autour des galets rétractés, en veillant à ce qu’il ne
se vrille pas.
Placez l’autre extrémité du tube dans la pince en « U » du passage supérieur.
Tenez les deux extrémités de tube d’une main en maintenant la tension autour des
galets rétractés.
Isolez toujours la pompe du secteur avant d’ouvrir le
dispositif de protection et d’effectuer le positionne -
ment, la dépose ou la maintenance de la pompe.
