22.7 Entrée Marche/Arrêt

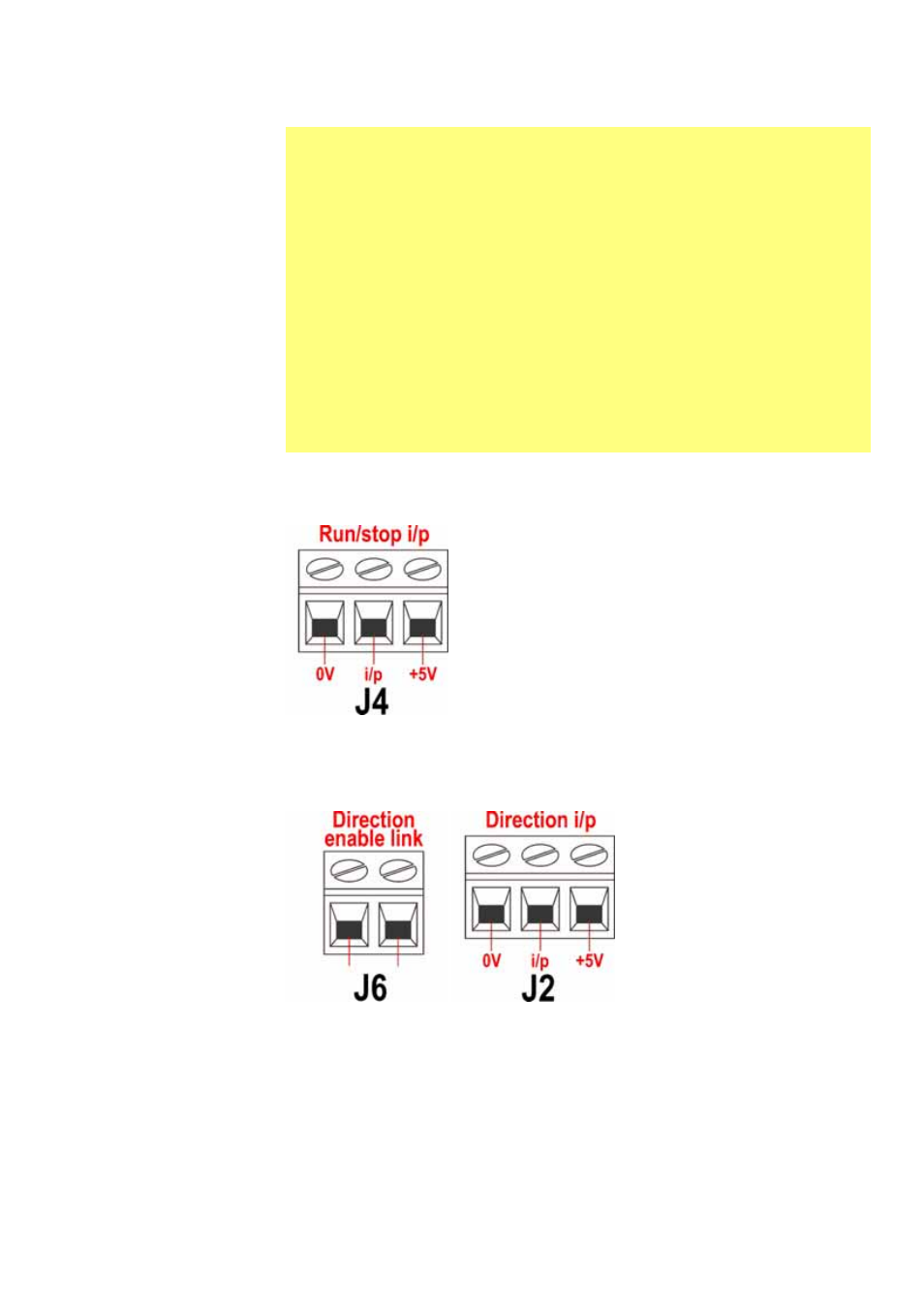

Marche/arrêt à distance : connectez un commutateur à
distance entre la borne i/p et la borne +5 V du connecteur
i/p de marche/arrêt (J4). Une entrée logique peut également
être appliquée à la borne i/p ; mise à la terre sur la borne
0 V. Une entrée élevée arrête la pompe, une entrée basse
met la pompe en route. Sans connexion ou avec le
commutateur ouvert, la pompe prend la valeur par défaut de
marche. Pour modifier ou spécifier le sens de l’entrée
marche/arrêt, référez-vous à la section 18.11 Arrêt à
distance, dans le menu Setup.

22.8 Entrée de sens de rotation

Pour activer le contrôle du sens de rotation à distance et la touche SENS DE ROTATION
(SHIFT, 1) du clavier, connectez les bornes du connecteur du lien d’activation du sens
de rotation (J6). Important : N’appliquez aucune tension sur le lien d’activation
du sens de rotation.
Connectez un commutateur à distance entre la borne +5 V et la
borne i/p du connecteur i/p de sens de rotation (J2). Commutateur ouvert pour sens
horaire et fermé pour sens anti-horaire. Vous pouvez également appliquer un signal
logique sur la borne i/p et la borne 0 V du connecteur de sens de rotation i/p (J2). Une
entrée basse pour sens horaire et une entrée élevée pour sens anti-horaire. Sans
connexion, la valeur par défaut de la pompe est le sens horaire.

Important : instructions générales pour les entrées de contrôle à distance

Toutes les entrées de contrôle à distance peuvent être câblées de deux
manières différentes :

Logique
Une tension logique entre 5 V TTL et la logique industrielle 24 V peut être
câblée sur l’entrée. La pompe est configurée pour opérer sans modification
dans cette plage. L’une des bornes 0 V – mais, de préférence, la borne 0 V
associée à l’entrée souhaitée – est connectée à la borne 0 V du dispositif de
contrôle pour réaliser un circuit. Bas est équivalent à 0 V. Elevé est équivalent
à 5 V 24 V.

Commutateur
Un commutateur à distance peut être connecté entre l’entrée et une source
d’alimentation positive quelconque de la pompe – mais de préférence la borne
d’alimentation associée. Vous ne devez pas utiliser l’alimentation 10 V du
connecteur Rem-pot.
