Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 33
Lorsque la pompe est en mode de contrôle à distance, elle suit un signal analogique
transmis par la commande à distance de l’opérateur jusqu’à la borne i/p des connecteurs
analogiques 1 et 2 à l’arrière de la pompe, dans les fourchettes de 4-20 mA, 0-10 V ou
1-5 V. La séquence de configuration de l’ajustage permet à l’utilisateur de personnaliser
le calibrage du signal par rapport à la vitesse de la pompe. Vous pouvez accéder
directement à la séquence depuis le menu Setup ou le menu Setup analogique.
Sélectionnez Ajustage à partir du menu Setup ou du menu de Setup analogique à
l’aide des touches HAUT ou BAS et appuyez sur la touche ENTRER pour confirmer
votre choix.
Lorsque vous y êtes invité, appliquez le signal analogique à la borne i/p du
connecteur analogique 1. Référez-vous à la section 18.2 Analogique. Pendant
l’application du signal, appuyez sur ENTRER pour enregistrer le signal comme point
de calibrage.
Appliquez le signal de contrôle de processus maximum. Pendant l’application du
signal, appuyez sur ENTRER pour enregistrer le signal comme point de calibrage.
Appliquez 50 % du signal de contrôle de processus maximum. Pendant l’application
du signal, appuyez sur ENTRER pour enregistrer le signal comme point de
calibrage.
En cas d’erreur, appuyez sur STOP à tout moment dans la séquence. La pompe
affiche alors l’écran précédent.
Appuyez une dernière fois sur ENTRER pour clôturer la séquence d’ajustage
analogique 1.
Si Analogique 2 a été configuré, la pompe affiche pour cette entrée une
séquence d’écrans similaire. Lorsque vous y êtes invité, appliquez le signal faible,
élevé et moyen à la borne i/p du connecteur analogique 2 en appuyant sur
ENTRER à chaque fois pour enregistrer les signaux en tant que points de
calibrage.
En cas d’erreur, appuyez sur STOP à tout moment dans la séquence. La pompe
affiche alors l’écran précédent.
Appuyez une dernière fois sur ENTRER pour clôturer la séquence d’ajustage
analogique 2.
Une fois l’ajustage effectué, un écran de confirmation s’affiche et la pompe ré-
affiche l’écran à partir duquel vous avez sélectionné l’option Ajustage : le menu
Setup ou le menu Setup analogique.
La pompe calcule ensuite des réponses linéaires pour les signaux bas à moyen et moyen
à élevé et enregistre les résultats sous forme de nouveaux graphes d’étalonnage d’entrée
analogique.
Si l’un des trois signaux appliqués à chaque entrée correspond, un écran d’avertissement
s’affiche avant l’affichage de l’écran de confirmation et l’ajustage est ignoré.
Note : En appliquant le signal de contrôle de processus maximum lorsque le minimum
est requis et inversement, des réponses inverses peuvent être configurées.
Note : Le retour aux valeurs par défaut spécifiées en usine annule les valeurs d’ajustage
du calibrage.

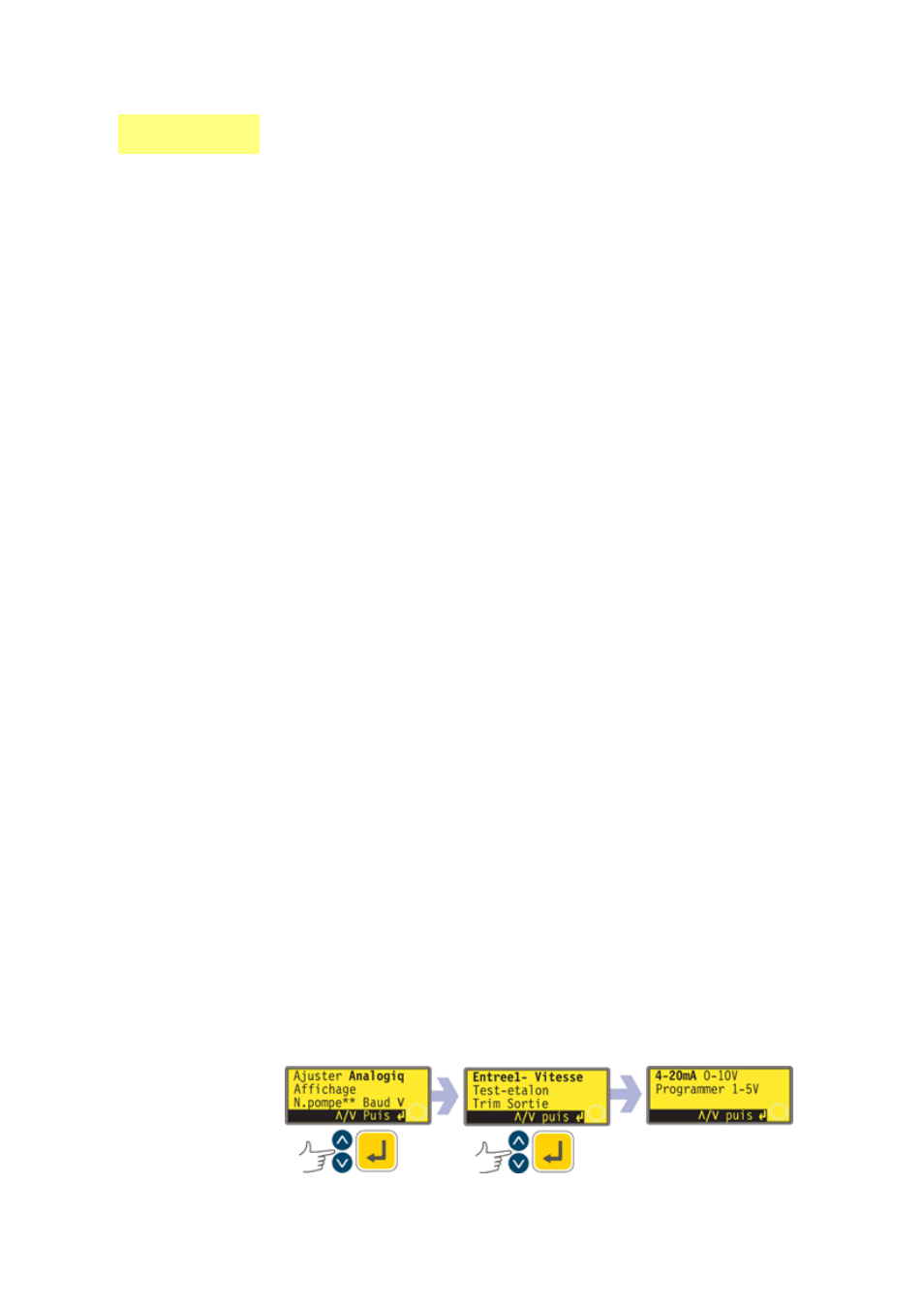

18.2 Analogique
Lorsque la pompe est en mode de contrôle à distance, elle suit un signal analogique
transmis par la commande à distance de l’opérateur jusqu’à la borne i/p du connecteur
analogique 1 à l’arrière de la pompe, dans les fourchettes de 4-20 mA, 0-10 V ou 1-5 V.
L’option Analogique dans le menu Setup permet à l’utilisateur de configurer la pompe
pour fonctionnement avec son système de contrôle à distance.
