Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 60
Impédance de circuit de 4-20 mA : 250 Ω.
Pour les modes tension, une source de tension stable et fiable peut être utilisée avec un
voltmètre CC. Impédance du circuit : 22 k
Ω.
L’inversion de réponse est spécifiée dans le logiciel. N’inversez pas la polarité des bornes.

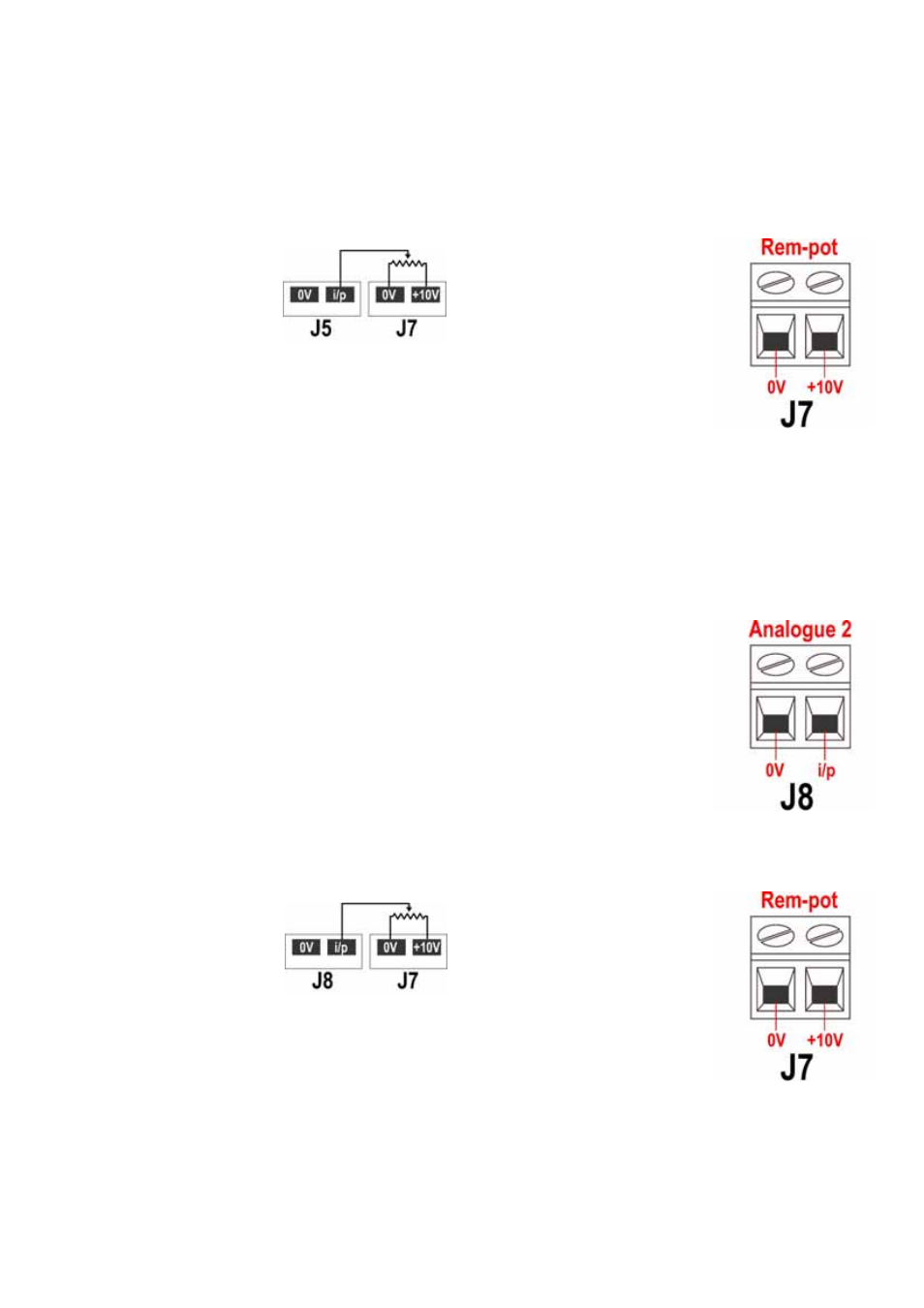

Un potentiomètre à distance avec
une valeur nominale comprise entre
1 k et 2 k et 0,25 W au minimum
doit être câblé entre les bornes du
connecteur Rem-pot (J7) et la borne
i/p du connecteur analogique 1
(J5). Lors de l’utilisation d’un
potentiomètre à distance, n’appli
-
quez pas de signal de contrôle de tension ou de courant en
même temps. Le signal de contrôle de vitesse doit être calibré
par rapport aux réglages maximum et minimum du
potentiomètre. Cela est effectué au niveau du logiciel – référez-
vous à la section 18.1 Ajustage du chapitre Setup.
Lors de l’utilisation d’un potentiomètre à distance, il est important de régler l’entrée
analogique sur tension dans le menu Setup. Autrement, la tension de référence du
connecteur Rem-pot sera surchargée et elle ne fournira pas les 5 ou 10 V requis.
22.4 Réglage progressif :
entrée analogique
Il est possible de contrôler la vitesse de la pompe à distance par
l’une des méthodes suivantes : un signal analogique de tension
dans les plages 0-10 V ou 1-5 V ; ou un signal analogique de
courant dans la plage 4-20 mA – ou un potentiomètre à distance
en utilisant l’alimentation 10 V à J7.
Le signal analogique de processus bas doit être appliqué à la
borne i/p du connecteur analogique 2 (J8). Mise à la terre sur
la borne 0 V du même connecteur.
Impédance de circuit de 4-20 mA : 250 Ω.
Pour les modes tension, une source de tension stable et fiable
peut être utilisée avec un voltmètre CC. Impédance du circuit : 22 k
Ω.
L’inversion de réponse est spécifiée dans le logiciel. N’inversez pas la polarité des bornes.
Un potentiomètre à distance avec une
valeur nominale comprise entre 1k
et 2k et 0,25W au minimum doit
être câblé entre les bornes du
connecteur Rem-pot (J7) et la borne
i/p du connecteur analogique 2
(J8). Lors de l’utilisation d’un
potenti omètre à distance, n’appli
-
quez pas de signal de contrôle de tension ou de courant en
même temps. Le signal de réglage progressif de vitesse doit être
calibré par rapport aux réglages maximum et minimum du
potentiomètre. Cela est effectué au niveau du logiciel – référez-
vous à la section 18.1 Ajustage du chapitre Setup.
Lors de l’utilisation d’un potentiomètre à distance, il est important de régler l’entrée
analogique sur tension dans le menu Setup. Autrement, la tension de référence du
connecteur Rem-pot sera surchargée et elle ne fournira pas les 5 ou 10 V requis.
