Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 55
22 Câblage de contrôle automatique
à l’aide du module 620N
L’interface de la pompe et des autres dispositifs se fait par l’intermédiaire de deux
connecteurs de borne à vis dans le module étanche 620N, à l’arrière de la pompe. Un
câble approprié doit être inséré dans le module au travers d’un ou plusieurs presse-
étoupes de câble étanches et branchés correctement. Pour ce faire, il faut déposer le
module.
22.1 Dépose et replacement du module
620N

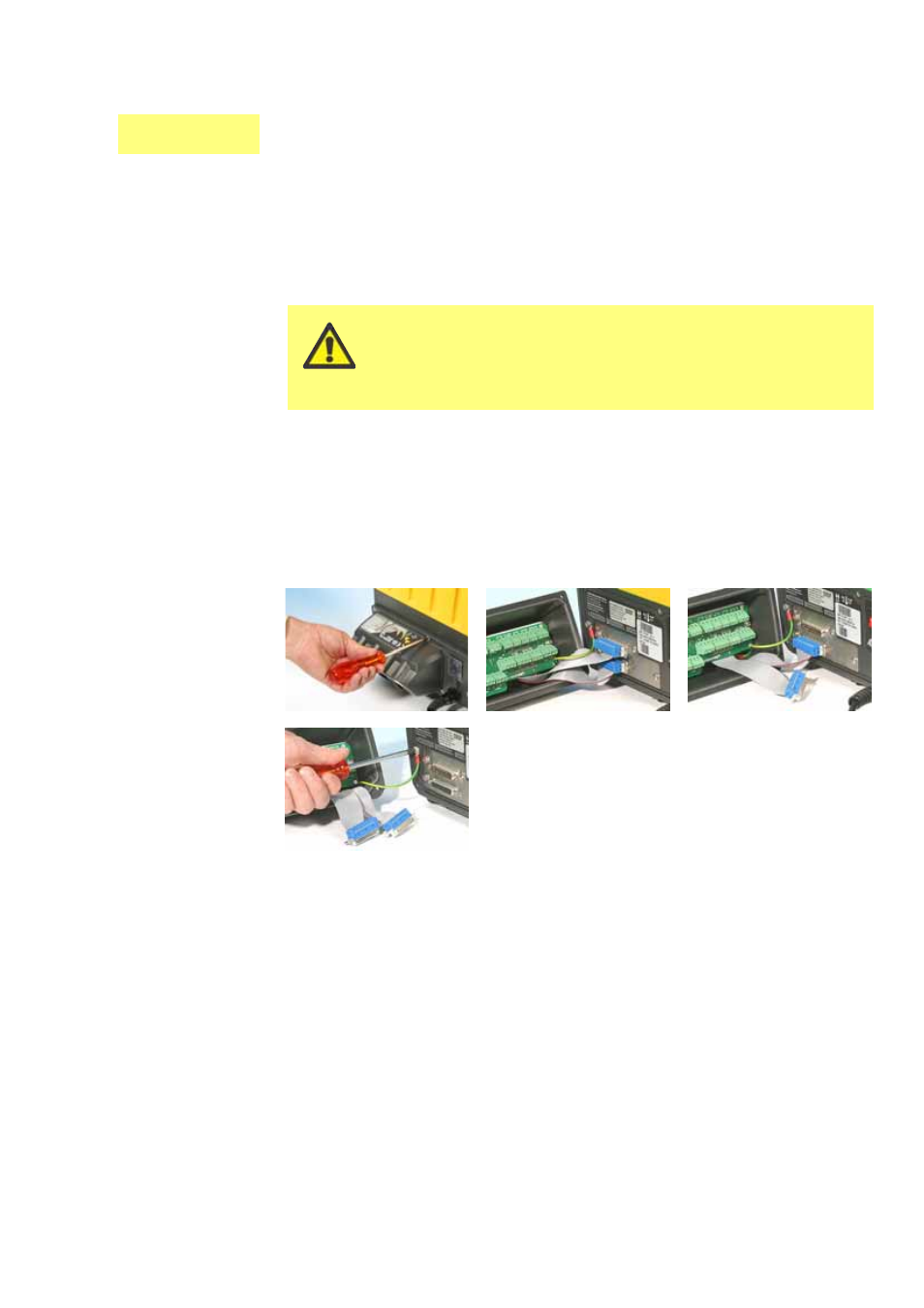

Pour déposer le module étanche 620N :
Le module est fixé à l’arrière de l’entraînement par six vis en inox M5x12 Pozidriv à tête
noyée.
Retirez les six vis à l’aide d’un tournevis adapté à tête en croix, en procédant en
dernier lieu avec la vis centrale du haut. Même si toutes les vis ont été retirées, la
baguette d’étanchéité risque de faire adhérer le module à l’entraînement. Dans ce
cas, il suffit de taper doucement pour le dégager. N’utilisez pas d’outil pour le
dégager de force.
La baguette d’étanchéité doit être conservée dans sa rainure, sur la face du module.
Le capot transparent du commutateur marche/arrêt doit rester sur sa bride, sur la
face du module. Vérifiez que le joint d’étanchéité est intact, ainsi que le capot
transparent du commutateur marche/arrêt. Si l’un ou l’autre est endommagé, il
convient de le(s) remplacer pour maintenir la protection contre le reflux.
Si nécessaire, débranchez les deux connecteurs en D 25 voies qui relient le module
à l’entraînement de la pompe. Le cas échéant, retirez la prise de terre du module, à
l’arrière de l’entraînement. Cette liaison est cependant assez longue pour permettre
de replier le module afin d’avoir accès à la carte de circuits imprimés qui se trouve à
l’intérieur et à l’arrière de l’entraînement.
Il est important de vérifier que le réglage de la tension de la
pompe correspond bien à l’alimentation. Le commutateur de
sélection de tension se trouve sur le panneau arrière de
l’entraînement. Pour vérifier ce réglage, il faut déposer le
module (puis le remettre en place).
