Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 63

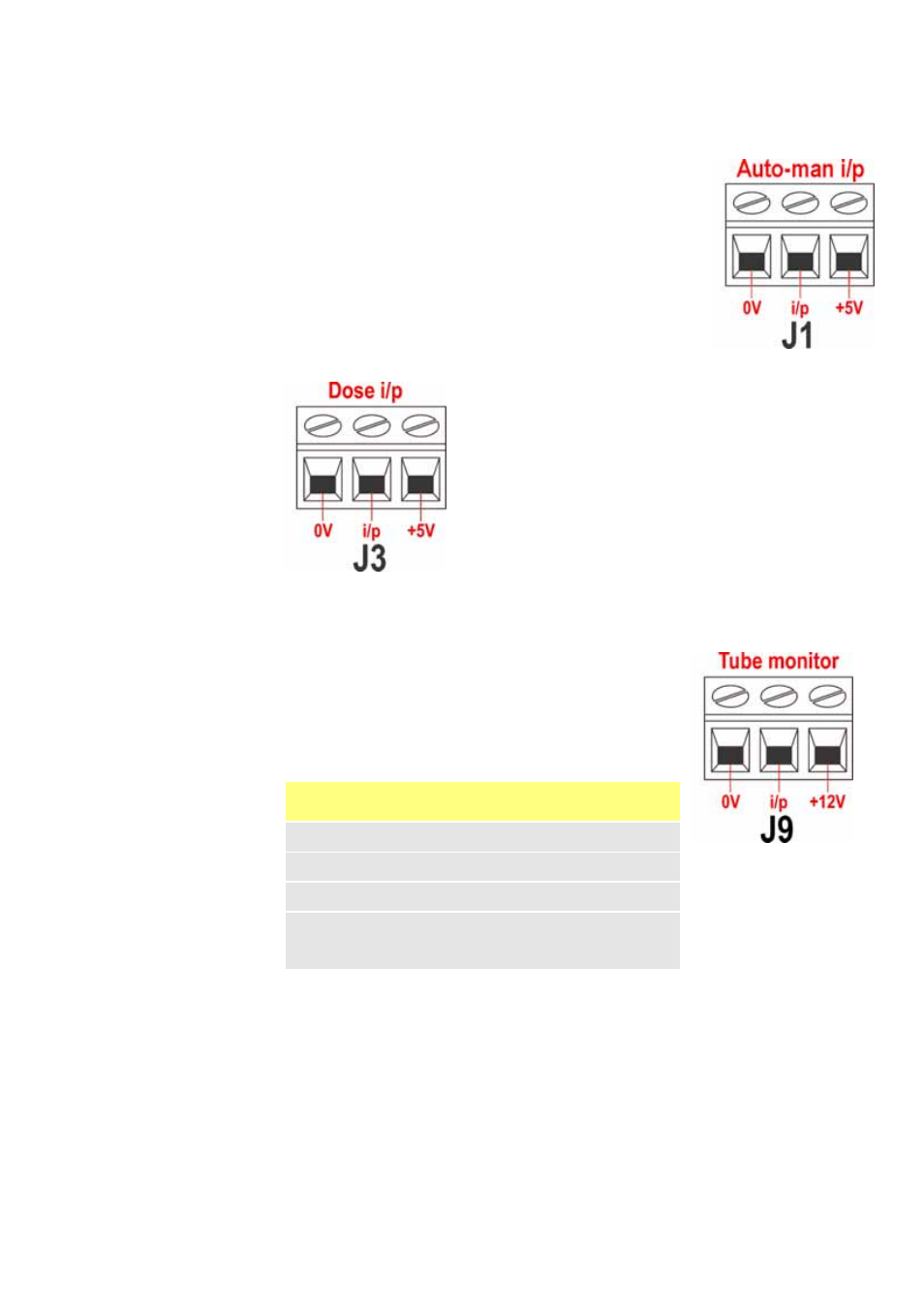

22.9 Entrée de basculement auto/manuel
Connectez un commutateur à distance entre la borne +5 V et la
borne i/p du connecteur i/p Auto/man (J1). Commutateur
fermé pour contrôle automatique ; ouvert pour contrôle manuel.
Un signal d’entrée logique peut également être appliqué à la
borne i/p du connecteur i/p Auto-man ; mise à la terre sur
borne 0 V. Entrée élevée pour contrôle automatique ; entrée
basse pour contrôle manuel.
22.10 Entrée MemoDose
Connectez un commutateur de contact temporaire, comme
un interrupteur à pédale ou un commutateur manuel, entre
la borne 5 V et la borne i/p du connecteur i/p de dosage
(J3). Fermez le commutateur pour commencer un dosage.
Cette entrée est à anti-rebond contrôlé par logiciel et elle
fonctionne de manière semblable aux autres entrées à
distance, comme l’entrée logique 5 V à 24 V ci-dessus, en
utilisant la borne i/p et la borne 0 V. Note : Cette entrée est
à anti-rebond contrôlé par logiciel, donc le signal peut être
soit momentané, soit maintenu pendant le dosage. S’il est
maintenu, le signal doit être supprimé avant la dose suivante.
22.11 Entrée de détection de fuite
Connectez un dispositif de détection de fuite à distance entre
la borne +12 V et la borne i/p sur le connecteur de
détecteur de tube (J9). Un circuit fermé indique une fuite.
Une entrée logique peut également être appliquée à la borne
i/p ; mise à la terre sur la borne 0 V. Une entrée élevée
indique une fuite. Connectez le câble d’un détecteur de fuite
de tube Watson-Marlow comme suit :
Note : utilisez seulement les détecteurs de fuite de tube Watson-Marlow 620 series.
Couleur des fils du
détecteur de tube
module 620N
Bleu borne 0 V J9
Jaune borne i/p J9
Rouge borne +12 V J9
Terminez le blindage dans le module 620N à l’aide d’un
presse-étoupe CEM 360°, si nécessaire. Référez-vous à la
section 22.2 Câblage.
