Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 64
22.12 Sorties 1, 2, 3, 4

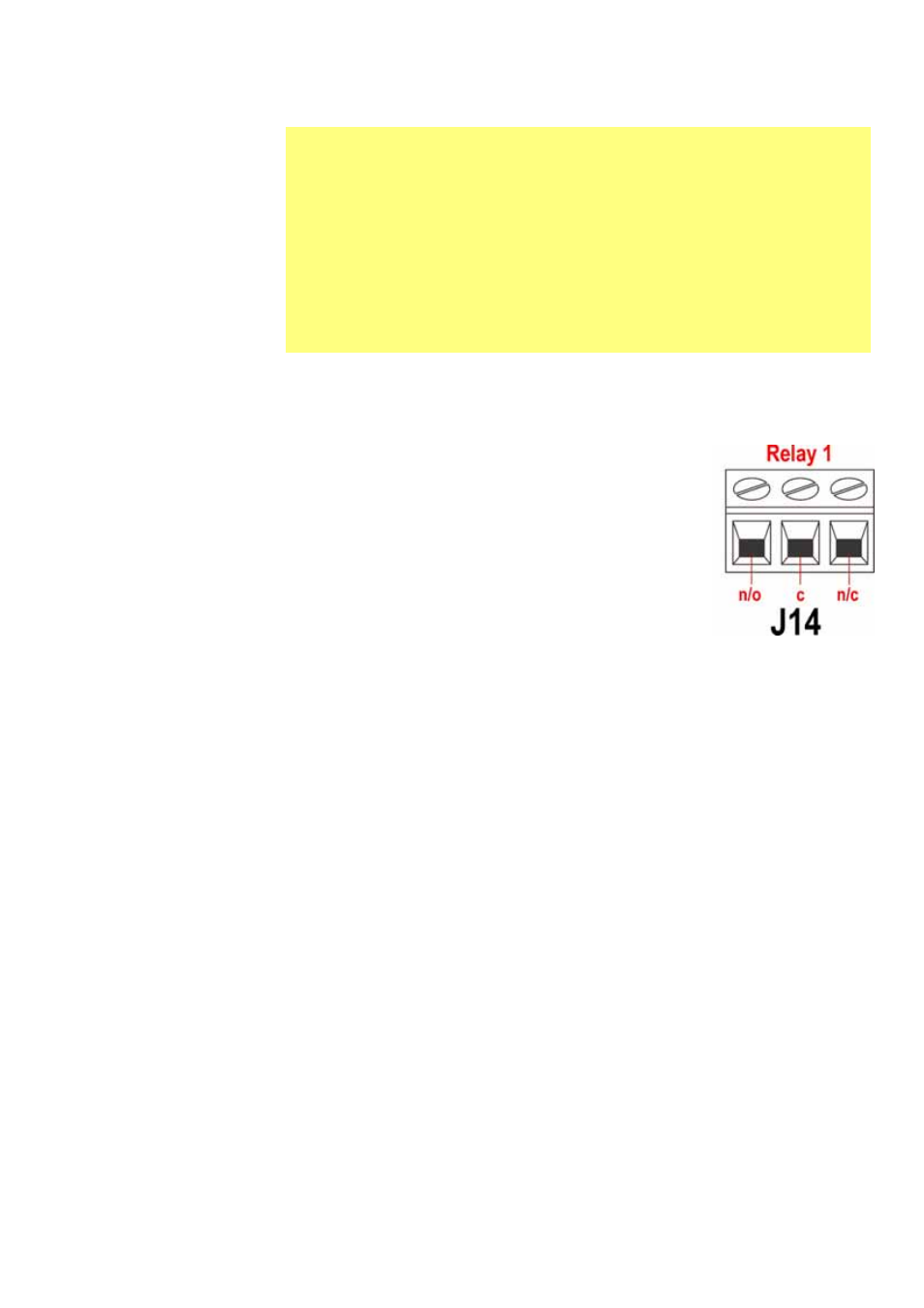

Note : Le relais 1 (J14) est représenté ici. Les relais 2, relais 3
et relais 4 (J15, J16 et J17) fonctionnent de manière identique.
Connectez votre dispositif de sortie à la borne c (commune) du
connecteur de relais choisi et soit à la borne n/c soit à la borne
n/o (normalement fermée ou normalement ouverte), selon les
cas. Configurez le logiciel de la pompe en prenant ceci en
compte. Référez-vous à la section 18.10 Sorties.
Par défaut, le relais 1 est configuré pour signaler le statut
Marche/arrêt ; le relais 2 est configuré pour indiquer le statut de
Sens de rotation ; le relais 3 est configuré pour indiquer le statut
Auto/man ; le relais 4 est configuré pour indiquer le statut
d’alarme générale. Référez-vous à la section 12 Première mise en route de la pompe.
22.13 Tensions d’alimentation
Une source de tension appropriée est disponible si nécessaire sur chaque connecteur. De
plus, on peut se servir des alimentations du connecteur de Réserve (J12).
Dans le tableau ci-dessous, « Charge max. » est la charge totale maximum sur chaque
alimentation, quel que soit le nombre de connexions.
Important : sorties de statut de pompe
Les sorties 1-4 sont disponibles sous formes de contacts de relais unipolaires
à inverseur : Relais 1, 2, 3 et 4. Connectez aux contacts normalement
ouverts ou normalement fermés du relais, selon le cas, et configurez le
logiciel de la pompe en conséquence. Référez-vous à la section 18.10 Sorties.
Note : La valeur nominale maximum sur les contacts de relais de cette
pompe est de 30 V CC ; charge max. de 30 W.
Note : Convient également à faible puissance : c’est-à-dire 1 mA à 5 V CC
minimum.
