Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 75
23.10.2 Sortie logique 2

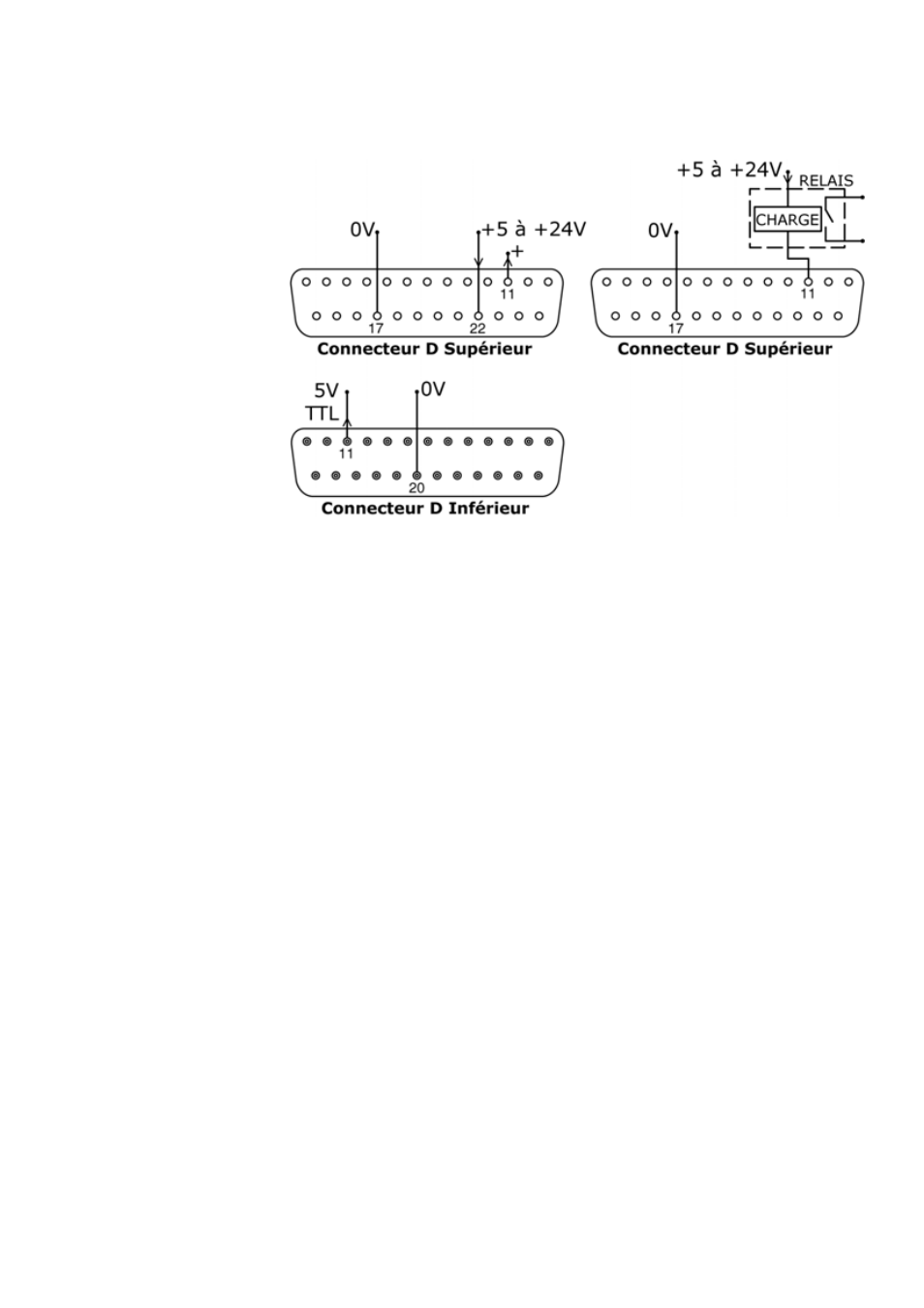

La Sortie 2 est prise sur la broche 11 du connecteur D supérieur selon l’état logique de
la fonction assignée à la Sortie 2. Autre possibilité : connectez une charge, telle qu’une
bobine de relais, à la broche 11, mise à la terre sur broche 17. La circulation du courant
dans le circuit dépend de l’état logique de la fonction assignée à la Sortie 2. Ne connectez
pas à un dispositif nécessitant plus de 50 mA.
En outre, la Sortie 2 est disponible comme signal logique de 5 V TTL sur la broche 11 du
connecteur D inférieur. Elle change d’état selon l’état logique de la fonction assignée à la
Sortie 2. Ne connectez pas à un dispositif nécessitant plus d’une charge TTL.
Par défaut, la Sortie 2 est configurée pour indiquer le statut Sens de rotation. Référez-
vous à la section 12 Première mise en route de la pompe.
