Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 36
confirmation s’affiche brièvement et l’opérateur revient au menu Setup analogique.
Si l’opérateur sélectionne Programme, la pompe offre au choix : mA (4-20 mA)
et V (0-10 V). Faites votre sélection à l’aide des touches HAUT ou BAS et
appuyez sur la touche ENTRER pour confirmer votre choix.
La pompe affiche un écran invitant l’opérateur à saisir la vitesse proportionnelle
requise pour l’entrée de signal bas (4 mA ou 0 V), sous forme de valeur de 0 %
à 100 %. Faites votre sélection à l’aide des touches HAUT ou BAS et appuyez
sur la touche ENTRER pour confirmer votre choix
Un écran similaire invite l’opérateur à saisir la vitesse proportionnelle requise
pour l’entrée de signal élevé (20 mA ou 10 V), sous forme de valeur de 0 % à
100 %. Entrez une valeur de la même manière.
Si l’opérateur appuie sur la touche STOP pendant la configuration du programme
(avant d’appuyer sur la touche ENTRER sur l’écran de vitesse proportionnelle de
signal élevé), la pompe revient à l’écran précédent.
Une fois que les valeurs de signal bas et élevé sont entrées et confirmées, la
pompe configure le matériel et les données de calibrage de base. Un écran de
confirmation s’affiche brièvement, suivi d’un avertissement signalant que le
signal analogique n’a pas été ajusté. L’opérateur est ramené à l’écran du Setup
analogique.
Référez-vous à la section 22.4 Réglage progressif : entrée analogique 2 dans Câblage de
contrôle automatique.
18.2.3 Ajustage
Ajustage affiche le menu Ajustage décrit ci-dessus. Référez-vous à la section 18.1
Ajustage. Il est recommandé de toujours effectuer un calibrage d’ajustage pour aligner
la réponse de la pompe sur le signal analogique du processus en cours.
18.2.4 Quitter
Quitter ramène l’opérateur à la première section du menu Setup décrit ci-dessus.
Référez-vous à la section 18 Setup.

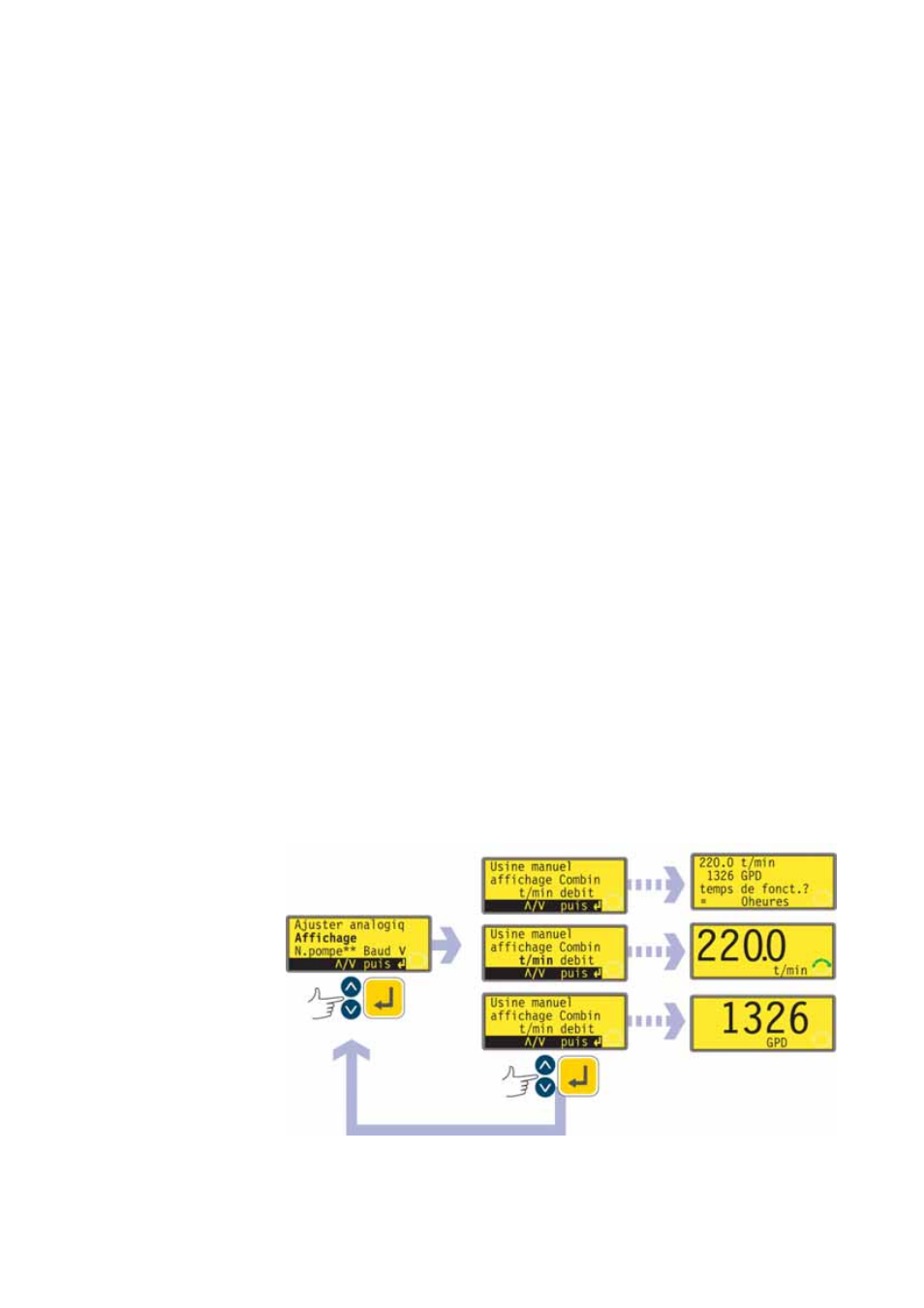

18.3 Affichage
La pompe peut afficher trois écrans par défaut en mode manuel : le débit exprimé dans
l’unité de votre choix, le nombre de tours par minute ou les deux combinés.
Dans le premier écran du menu Setup, utilisez les touches HAUT et BAS pour
sélectionner Affichage. Appuyez sur ENTRER pour confirmer votre sélection.
