Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 66
23 Câblage de contrôle automatique
sans le module 620N

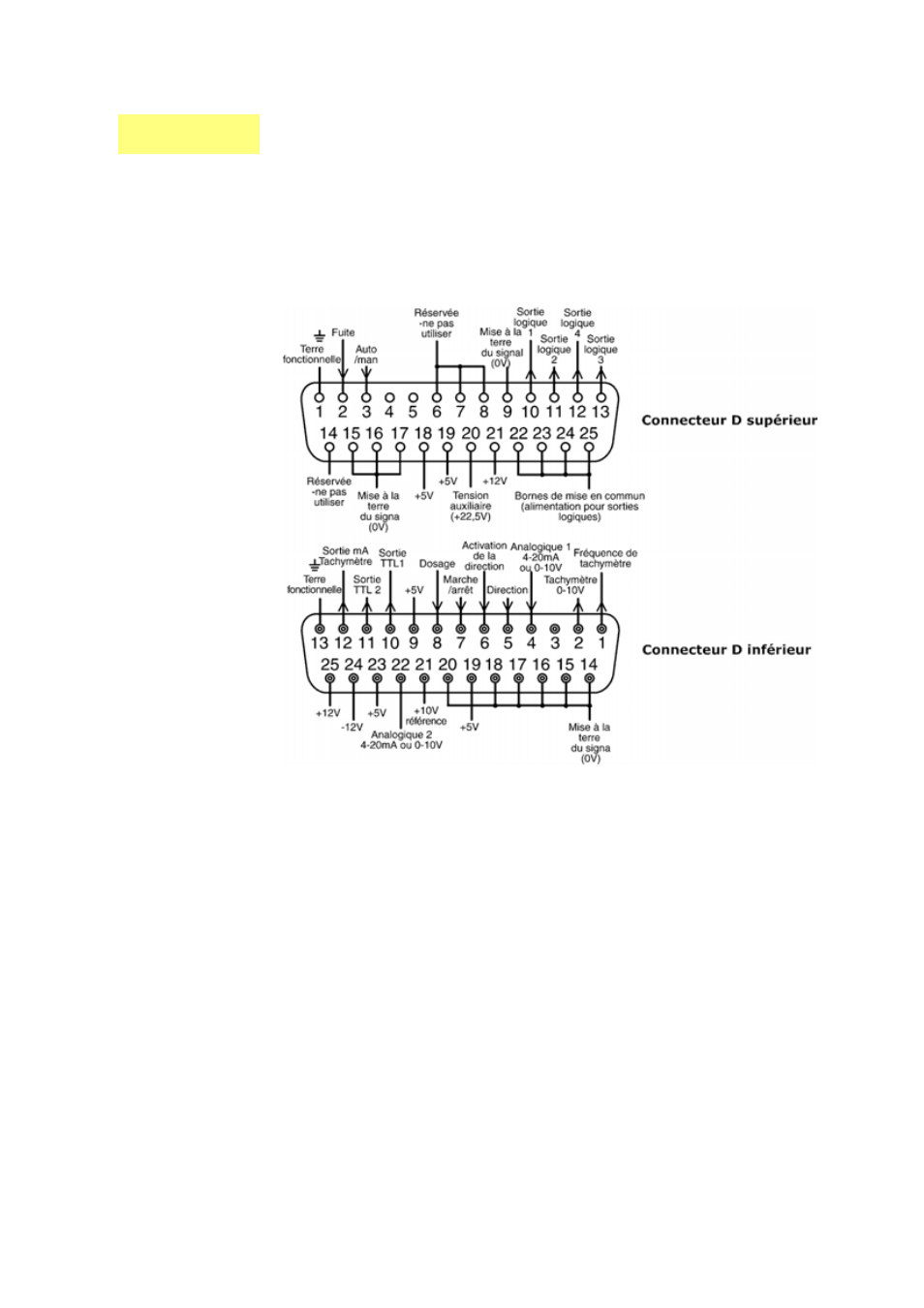

L’interface de la pompe et des autres dispositifs se fait par l’intermédiaire de trois
connecteurs D à l’arrière de la pompe. Deux connecteurs D 25 voies sont présents. Le
connecteur supérieur est mâle, le connecteur inférieur est femelle. Les connecteurs mâles
et femelles, blindés pour compatibilité à la norme CEM, doivent être soudés à des câbles
de contrôle blindés.
Câble de contrôle recommandé : 7 fils, 0,2 mm, 24AWG, blindé, circulaire jusqu’à 25
âmes. Le blindage des câbles doit être mis à la terre soit par broche de mise à la terre
conventionnelle sur le connecteur D (broche 1 du connecteur D supérieur (mâle) à 25
voies) (broche 13 du connecteur D inférieur (femelle) à 25 voies), soit à travers le métal
de la prise ou de la douille.
Cette pompe satisfait toutes les exigences de compatibilité CEM pour jusqu’à 25 m de
câble de type spécifié ci-dessus. Au-delà de cette distance il incombe à l’utilisateur
d’assurer la sécurité et le bon fonctionnement de la pompe en mode contrôle à distance
ou automatique.
Ne liez pas l’un à l’autre les câbles de commande et d’alimentation secteur.
Les lignes 0 V de cette pompe sont isolées par transformateur secteur de la terre (terre
flottante). Elle peut être connectée à une ligne 0 V isolée ou à des interfaces 0 V mises
à la terre. Les sorties TTL (logique transistor transistor) 1 et 2 utilisées ici sont composées
de deux états : nominalement 0V et 5V mais en pratique <0,4V (<16mA) et 2,4-5V
(<0,4mA). Ils ne conviennent pas pour les relais de commande. Si un relais doit être
contrôlé par signal TTL, la configuration doit être réalisée comme décrite dans la section
Sortie logique 1-4, ci-dessous.
