Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 51
Détails Sortie Broche
Effectuez une sélection en utilisant les touches HAUT ou BAS et appuyez sur la touche
ENTRER pour confirmer votre choix.
Les informations sur l’agencement des broches sont répétées dans ce manuel dans la
section Câblage de contrôle automatique.
Les écrans disponibles sont tous présentés de manière similaire. Par exemple, si l’option
Entrée analogique 1 est sélectionnée, l’écran suivant est affiché :
Ceci indique que le signal d’entrée analogique doit être appliqué à la broche 4 du
connecteur D inférieur à l’arrière de la pompe ou 0 volt est disponible sur la broche 16.
Si l’entrée analogique est configurée pour un signal 4-20 mA, la tension maximum
admissible est de 5 volts sur toute la pompe ; si l’entrée analogique est configurée pour
un signal de 0-10 V ou 1-5 V, la tension maximum admissible est de 10 volts.
Les informations disponibles en sélectionnant Alimentation et Divers sont présentées
sur deux écrans. Appuyer sur BAS quand le premier écran est affiché a pour effet de faire
apparaître le second. La touche HAUT opère de façon similaire.
Appuyer sur la touche STOP ou ENTRER sur l’écran d’agencement des fiches ramène
l’opérateur à l’écran de menu d’agencement des fiches approprié.
Pour quitter les écrans d’agencement des fiches
Faire défiler les écrans de menu d’agencement des fiches jusqu’à ce que le cinquième
menu soit affiché. Sélectionner Quitter en utilisant les touches HAUT ou BAS et en
appuyant sur la touche ENTRER pour valider votre choix.
Ou...
Appuyer plusieurs fois sur la touche STOP pour retourner en arrière un niveau après
l’autre jusqu’à ce que le menu principal soit affiché.

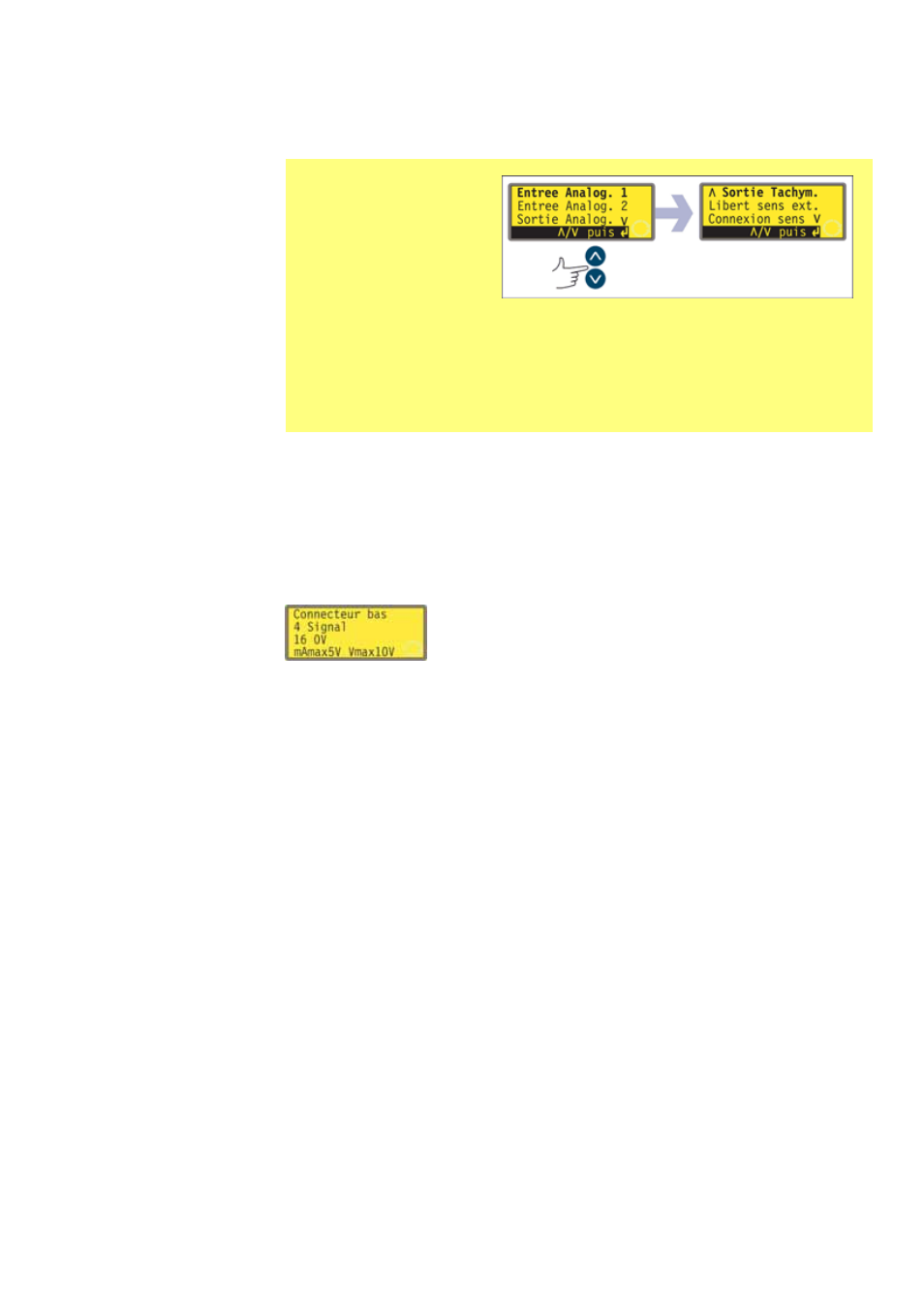

Le menu Détails Sortie
Broche comprend 5
écrans. Les deux
premiers écrans sont
illustrés ci-contre.
Pour passer d’un écran à
un autre, appuyez de
manière répétée sur la
touche BAS. Chaque
élément est mis successivement en surbrillance jusqu’à ce que le dernier
élément soit sélectionné. Appuyez à nouveau sur la touche BAS pour
afficher l’écran suivant du menu avec le premier élément en surbrillance.
Suivez la procédure inverse en utilisant la touche HAUT pour passer à un
écran précédent du menu.
