Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow

69

Impédance de circuit de 4-20 mA : 250

Ω.

Pour les modes tension, une source de tension stable et fiable peut être utilisée avec un
voltmètre CC. Impédance du circuit : 22 k

Ω.

L’inversion de réponse est spécifiée dans le logiciel. Ne pas inverser la polarité des fiches.

Un potentiomètre à distance avec une valeur nominale comprise entre 1k et 2k et un
minimum de 0,25W doit être câblé comme indiqué. Lors de l’utilisation d’un
potentiomètre à distance, n’appliquez pas de signal de contrôle de tension ou de courant
en même temps. Le signal de contrôle de vitesse doit être calibré par rapport aux
réglages maximum et minimum du potentiomètre. Cela est effectué au niveau du logiciel
– référez-vous à la section 18.1 Ajustage du chapitre Setup.

Lors de l’utilisation d’un potentiomètre à distance, il est important de régler l’entrée
analogique sur tension dans le menu Setup. Sinon, la tension de référence de la broche
21 sera surchargée et elle ne fournira pas les 5 ou 10 V requis.

23.2 Réglage progressif :
entrée analogique 2

Il est possible de contrôler la vitesse de la pompe à distance par l’une des méthodes
suivantes : un signal analogique de tension dans les plages 0-10 V ou 1-5 V ; ou un signal
analogique de courant dans la plage 4-20 mA – ou un potentiomètre à distance.

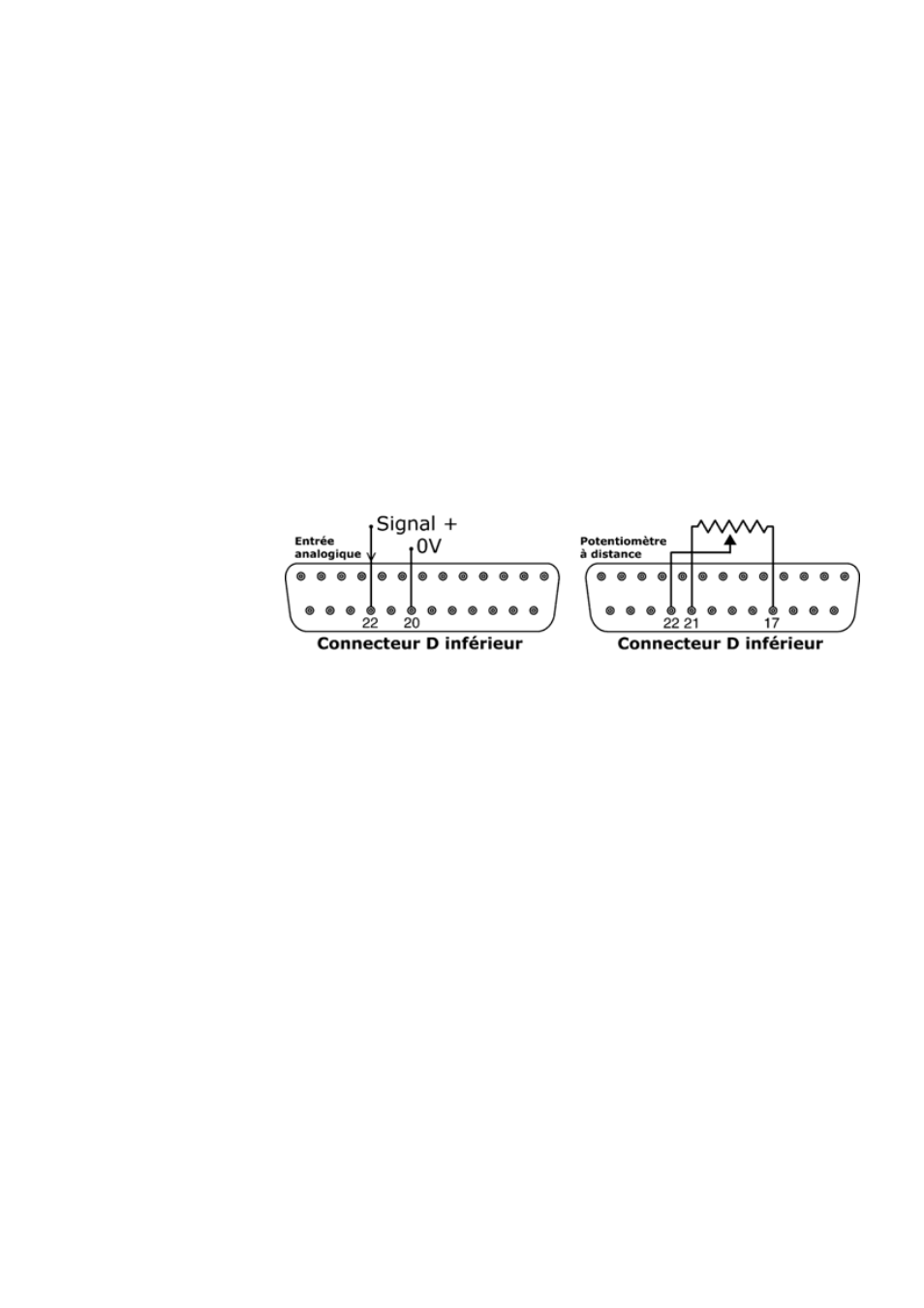

Le signal analogique de réglage progressif doit être appliqué à la broche 22 du connecteur
D inférieur. 0 V sur la broche 20. La vitesse de la pompe réglée par Analogique 1 est
réglée progressivement proportionnellement au signal provenant d’Analogique 2 selon la
formule y=as, où a correspond à la vitesse réglée par Analogique 1, s est le réglage
progressif défini par Analogique 2 (0 V ou 4 mA = 0, augmentant linéairement à 10 V ou
20 mA = 1), et y est la vitesse progressive de rotation. Si Analogique 2 a été paramétré
pour une réponse inverse, c’est l’inverse. Référez-vous à la section 18.2 Analogique, dans
le menu Setup.

Impédance de circuit de 4-20 mA : 250

Ω.

Pour les modes tension, une source de tension stable et fiable peut être utilisée avec un
voltmètre CC. Impédance du circuit : 22 k

Ω.

L’inversion de réponse est spécifiée dans le logiciel. Ne pas inverser la polarité des fiches.

Un potentiomètre à distance avec une valeur nominale comprise entre 1k et 2k et un
minimum de 0,25W doit être câblé comme indiqué. Lors de l’utilisation d’un
potentiomètre à distance, n’appliquez pas de signal de contrôle de tension ou de courant
en même temps. Le signal de contrôle de vitesse doit être calibré par rapport aux
réglages maximum et minimum du potentiomètre. Cela est effectué au niveau du logiciel
– référez-vous à la section 18.1 Ajustage du chapitre Setup.

Lors de l’utilisation d’un potentiomètre à distance, il est important de régler l’entrée
analogique sur tension dans le menu Setup. Sinon, la tension de référence de la broche
21 sera surchargée et elle ne fournira pas les 5 ou 10 V requis.
