Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow

34

Sélectionnez Analogique dans le menu Setup en utilisant les touches HAUT ou
BAS et en appuyant sur la touche ENTRER pour valider votre choix.
Quatre options sont affichées : Entrée 1 – vitesse, Réglage progressif – course,
Ajustage
et Quitter.

Entrée 1 – vitesse permet à l’utilisateur d’indiquer au logiciel de la pompe le type de
signal qui sera appliqué à Analogique 1 ou de choisir l’option programme. S’il sélectionne
Programme dans le menu suivant, l’opérateur peut choisir le type d’entrée et indiquer à
la pompe les vitesses de fonctionnement en réponse au signal de contrôle de processus
élevé ou bas. Référez-vous à la section 18.2.1 Entrée – vitesse.

Réglage progressif – course permet à l’opérateur de désactiver le contrôle de réglage
progressif, ou, pour activer le réglage progressif, de dire à la pompe quel type de signal
sera appliqué à Analogique 2, ou de choisir l’option programme. S’il sélectionne
Programme dans le menu suivant, l’opérateur peut choisir le type d’entrée et indiquer à
la pompe les vitesses proportionnelles de fonctionnement en réponse au signal de
contrôle de processus élevé ou bas. Référez-vous à la section 18.2.1 Entrée – vitesse.

Ajustage affiche le menu Ajustage décrit ci-dessus. Référez-vous à la section 18.1
Ajustage.

Quitter ramène l’opérateur à la première section du menu Setup. Référez-vous à la
section 18 Setup.

18.2.1 Entrée 1 – vitesse

Sélectionnez Entrée 1 – vitesse en utilisant les touches HAUT ou BAS et en
appuyant sur la touche ENTRER pour valider votre choix.

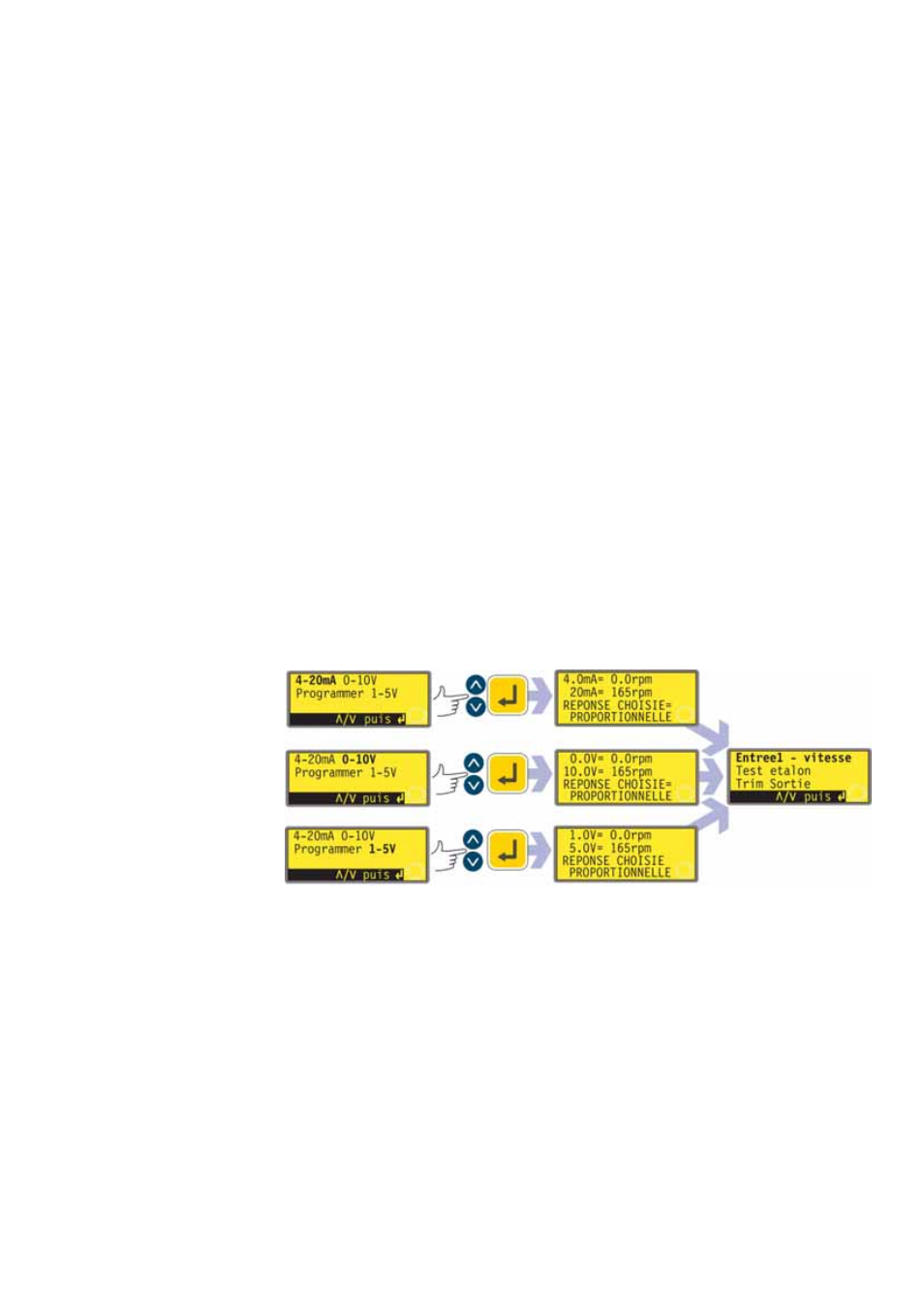

La pompe offre trois options supplémentaires : 4-20 mA, 0-10 V et 1-5 V. Faites
votre sélection à l’aide des touches HAUT ou BAS et appuyez sur la touche
ENTRER pour confirmer votre choix.

La pompe configure le matériel et les données de réponse spécifiées en usine et
affiche brièvement un écran de confirmation. L’opérateur est ramené à l’affichage du
Setup analogique. Des chiffres sont proposés ici à titre d’exemple.
L’opérateur peut également sélectionner Programme pour configurer la pompe afin
qu’elle réponde conformément à un programme spécifié par l’opérateur à une plage
de signaux comprise entre 4-20 mA, 0-10 V ou 1-5 V.
