Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 70
23.3 Vitesse : sortie analogique

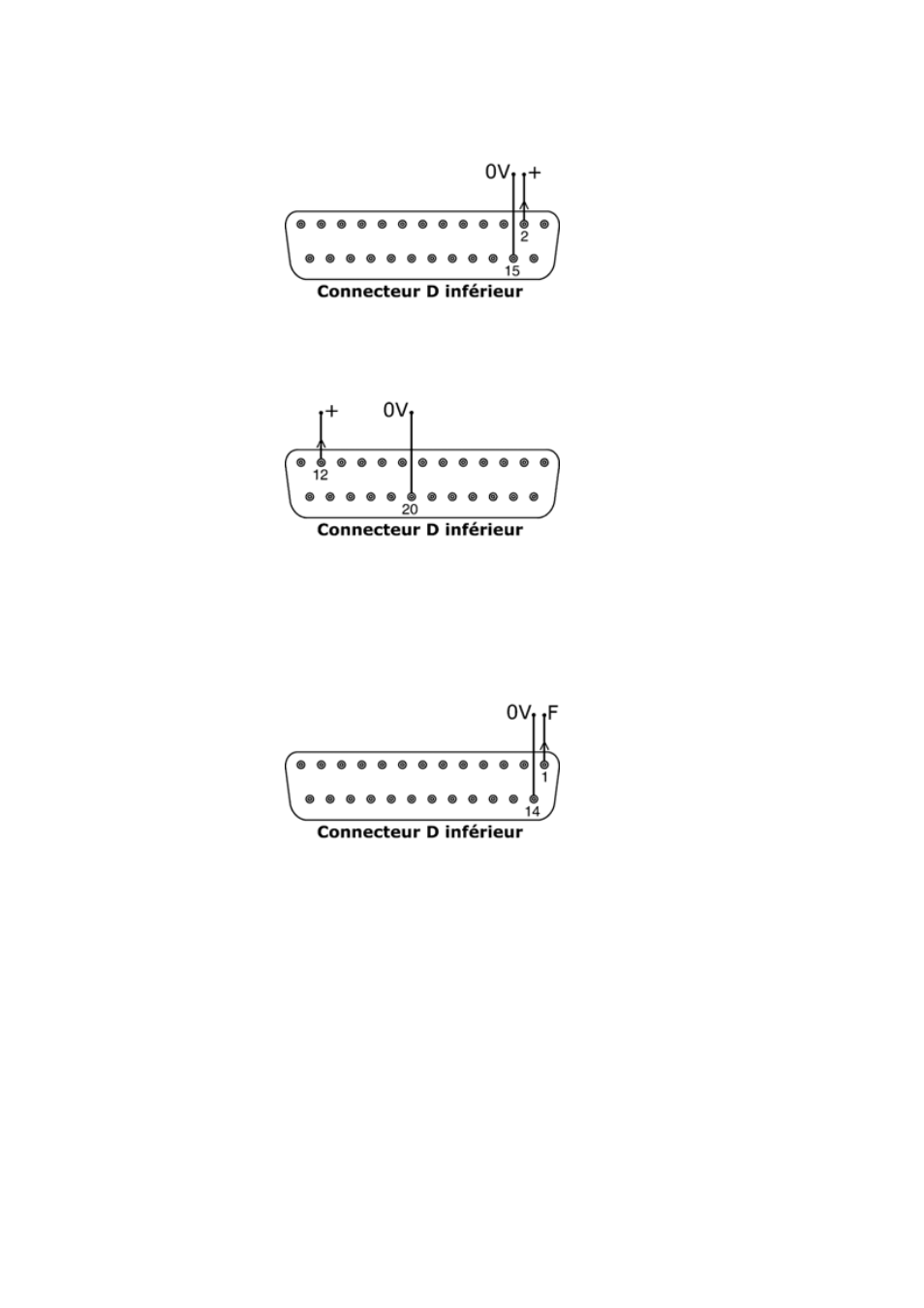

Un signal de sortie analogique est disponible sous forme de signal 0 V-10 V sur la broche
2 du connecteur D inférieur. Mettre à la terre sur la broche 15. La tension est fixe et
directement proportionnelle à la vitesse de rotation de la tête de pompe. 0 V = vitesse
zéro ; 10 V = vitesse maximum.
Un signal de sortie analogique est disponible sous forme de signal -20 mA-10 V sur la
broche 12 du connecteur D inférieur, nécessitant une résistance 250
Ω en série. Mettre à
la terre sur la broche 20. Le courant est fixe et directement proportionnel à la vitesse de
rotation de la tête de pompe. 4 mA = vitesse zéro ; 20 mA = vitesse maximum.
23.4 Sortie de fréquence du tachymètre
Un signal de sortie de fréquence de tachymètre est disponible sur la broche 1 du
connecteur D inférieur. Mettre à la terre sur la broche 14. Cela assure une impulsion
d’onde carrée de +5 V, maximum 0,5 mA dont la fréquence est directement
proportionnelle à la vitesse de rotation de la tête de pompe. Cela fournit 5,578 Hz/tr/min
– 334 impulsions par tour d’arbre de sortie. Le train d’impulsions de la pompe peut être
utilisé pour calculer la vitesse de rotation ou pour déterminer le nombre de tours de tête
de pompe. La sortie a la puissance requise pour être efficace jusqu’à 3 m de la pompe.
Les plus grandes longueurs de câble requièrent une amplification du signal.
