Watson-Marlow 620DuN - Manuel (Page 79)

Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 79
Sur les six écrans de fonctionnement automatique, la pompe affiche celui qui est
approprié au mode auto précédemment sélectionné : 4-20 mA, 1-5 V ou 0-10 V –
avec ou sans réglage progressif.
Les écrans de fonctionnement automatique affichent quatre éléments d’information :
la vitesse de rotation de la pompe après réception d’un signal bas sur Analogique 1
(4 mA, 1V ou 0 V) ; la vitesse de rotation de la pompe après réception d’un signal
élevé sur Analogique 1 (20 mA, 5 V ou 10 V) ; la vitesse nominale, c’est-à-dire : la
vitesse à laquelle la pompe tourne actuellement, en fonction du signal analogique de
vitesse et du signal analogique de réglage progressif (si celui-ci est paramétré),
ainsi que le débit dans les unités sélectionnées (reportez-vous à la section 18.8
Unités de débit). Le pourcentage de réglage progressif, s’il est paramétré, est
également affiché.
Si le réglage progressif manuel est activé dans le menu Setup (reportez-vous à la
section 18.2 Analogique), le pourcentage peut être ajusté de 0 % à 100 % en
utilisant les touches HAUT et BAS.
La pompe répond aux entrées numériques à distance. Si l’entrée de marche/arrêt
arrête la pompe, la ligne inférieure de l’écran de fonctionnement automatique
affiche « Arrêt à distance ». Lorsque la pompe redémarre, l’indication disparaît et la
pompe retourne au mode de fonctionnement normal.
Si la pompe est arrêtée en raison d’une fuite, l’écran affiche « FUITE DETECTEE.
Vérifiez et réarmez, puis appuyez sur Stop ». Référez-vous à la section 26.1 Codes
d’erreur.
Les sorties de statut à distance sont entièrement opérationnelles.
Comment quitter le mode fonctionnement automatique
Si vous avez activé le mode automatique en appuyant sur la touche AUTO (SHIFT,
9) et en sélectionnant Analogique, revenez en fonctionnement manuel en appuyant
sur MAN (SHIFT, 6).
Si vous avez activé l’opération automatique en augmentant le signal d’entrée à
distance auto/manuel, quittez le mode automatique en abaissant le signal d’entrée à
distance auto/manuel (0 V).
La pompe retourne en mode manuel et conserve la vitesse de réglage et le statut
de fonctionnement de sa dernière phase de fonctionnement en mode analogique.

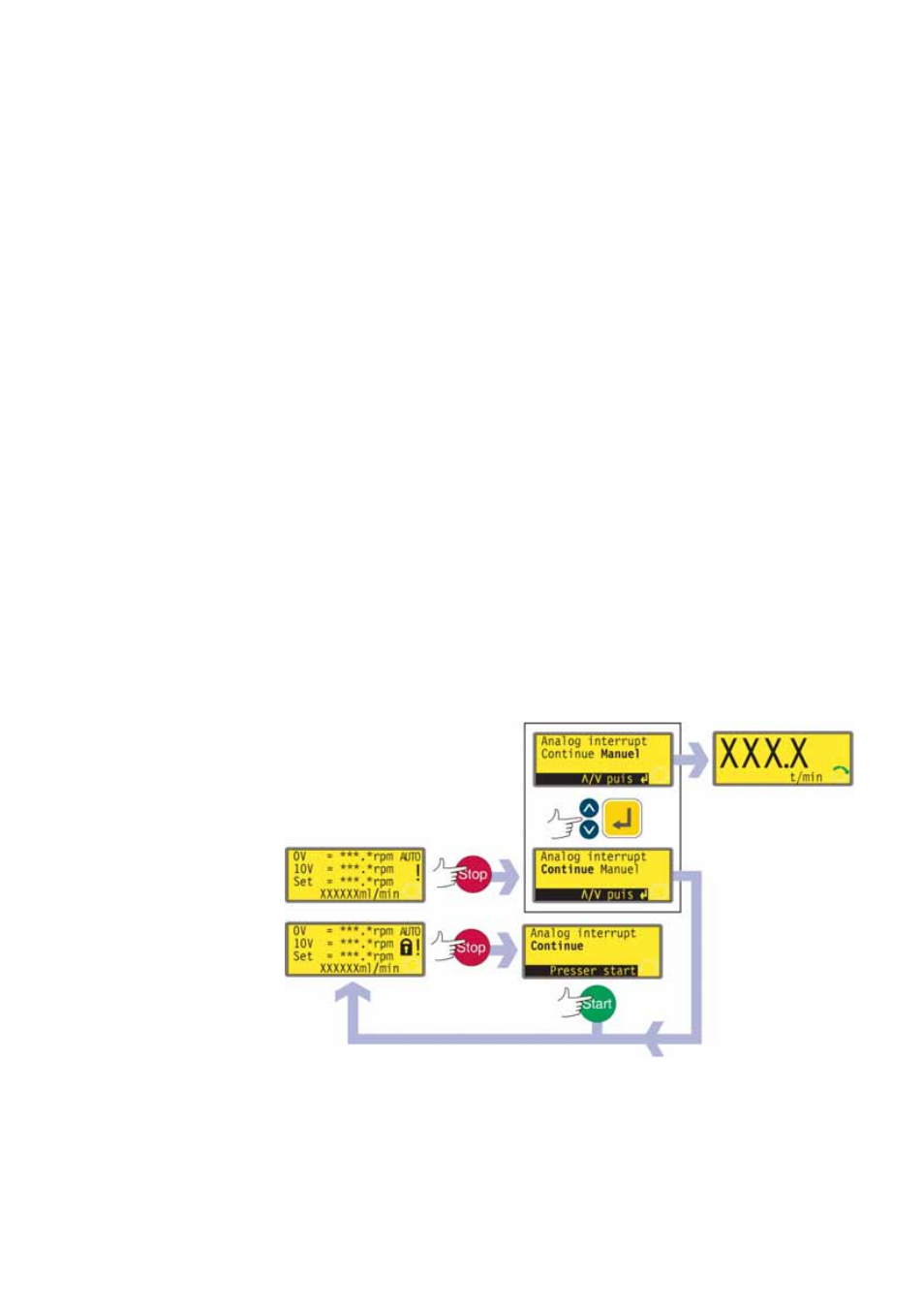

Arrêt d’urgence
En cas d’urgence, appuyez sur la touche STOP. La pompe s’arrête et affiche l’écran
d’interruption.
Si le clavier est verrouillé lorsque la touche STOP est actionnée ou si la pompe est
en mode automatique par entrée numérique, l’écran d’interruption affiche une touche
à activer : appuyez sur START pour continuer en fonctionnement automatique.
