Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 88
29.5 Fonctionnement général de 620RE,
620RE4 et 620R
Ouverture du capot de protection de la tête de pompe
Déverrouillez le capot de protection à l’aide de la clé Allen de 5 mm fournie ou d’un
tournevis.
Ouvrez complètement le capot de protection afin de disposer du maximum d’espace
entre les passages de tubes et le capot pour déposer les tubes.

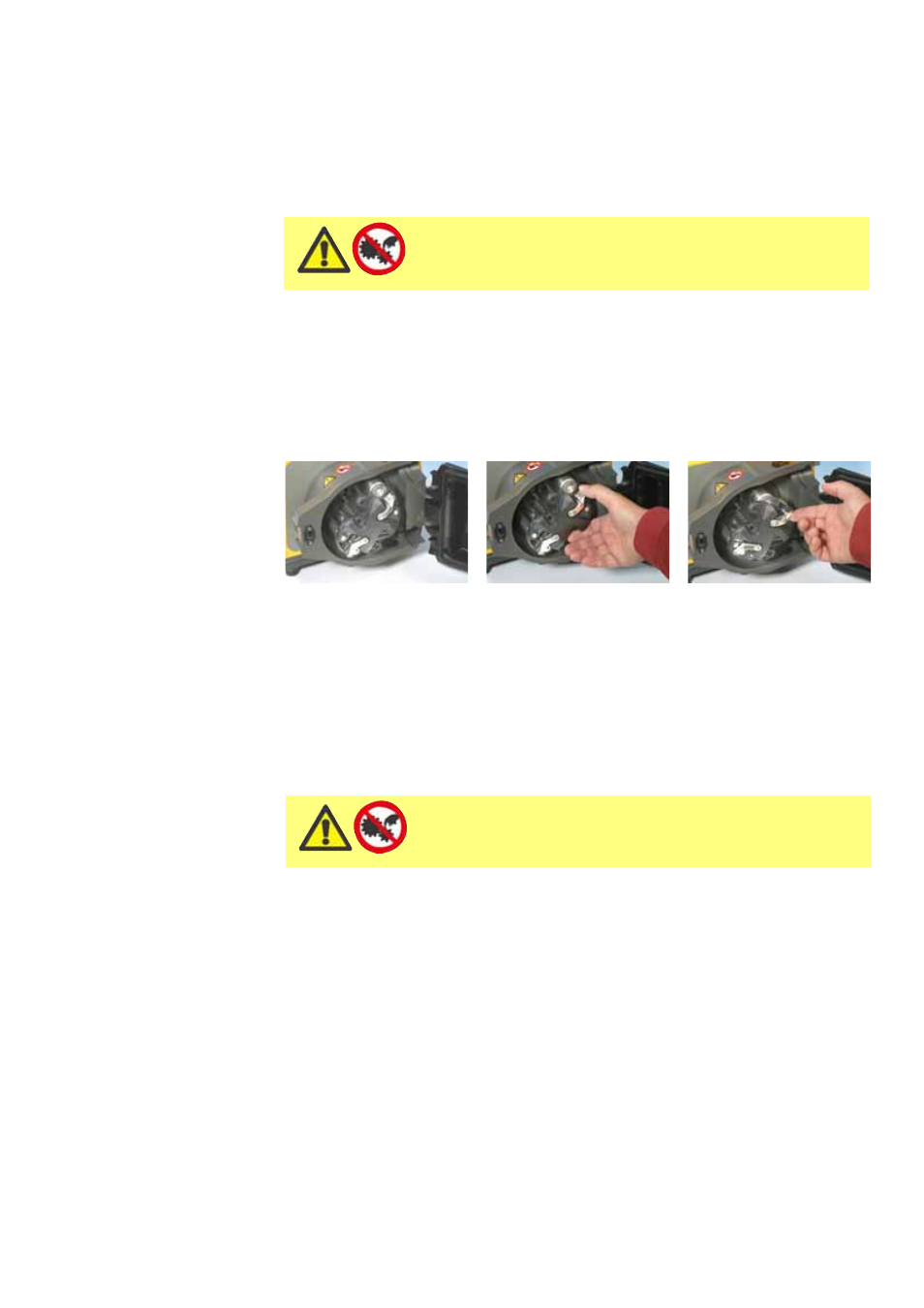

Engagement/Dégagement des galets
La course des leviers de dégagement de galet est indiquée aux photos 1 et 2 ci-
dessus. N’essayez pas de forcer les leviers au-delà de leur course normale, car cela
endommagerait le rotor.
Pour engager les galets, encliquetez les leviers de dégagement de galet dans le sens
contraire des aiguilles d’une montre, en veillant à ce que les galets soient bien
bloqués contre le tube. Pour dégager les galets, encliquetez les leviers de
dégagement dans le sens des aiguilles d’une montre pour les mettre en position
dégagée. Dans le cas d’éléments de tube haute pression ou de têtes de pompe à
quatre galets, vous pouvez vous aider d’une clé Allen de 5 mm lorsque vous
engagez/dégagez les galets à l’aide des leviers de dégagement.
A vérifier avant le chargement
Avant de charger le tube, vérifiez que tous les galets tournent librement, que les
passages de tubes et les rainures de positionnement sont propres et que, le cas
échéant, le conduit d’écoulement de déchets n’est pas obstrué.
Fermeture du capot de protection de la tête de pompe et démarrage
Vérifiez que le joint du capot de protection est propre.
Remplacez-le si besoin est. Vérifiez que les galets sont engagés et bloqués contre le
tube.
Fermez le capot de protection et poussez-le contre le stator jusqu’à enclenchement
du verrou.
Raccordez la tuyauterie appropriée à la tête de pompe en veillant à utiliser le
raccord adapté à l’élément de tube. Voir ci-dessous.
Faites attention de ne pas vous coincer les doigts
entre les galets et la partie frontale du rotor qui les
supporte.
Isolez toujours la pompe du secteur avant d’ouvrir le
dispositif de protection et d’effectuer le positionne -
ment, la dépose ou la maintenance de la pompe.
