33.5 Montage du tube pour 620L et 620LG
Eléments en double Y pour les applications de flux et
d’administration à faible pulsation

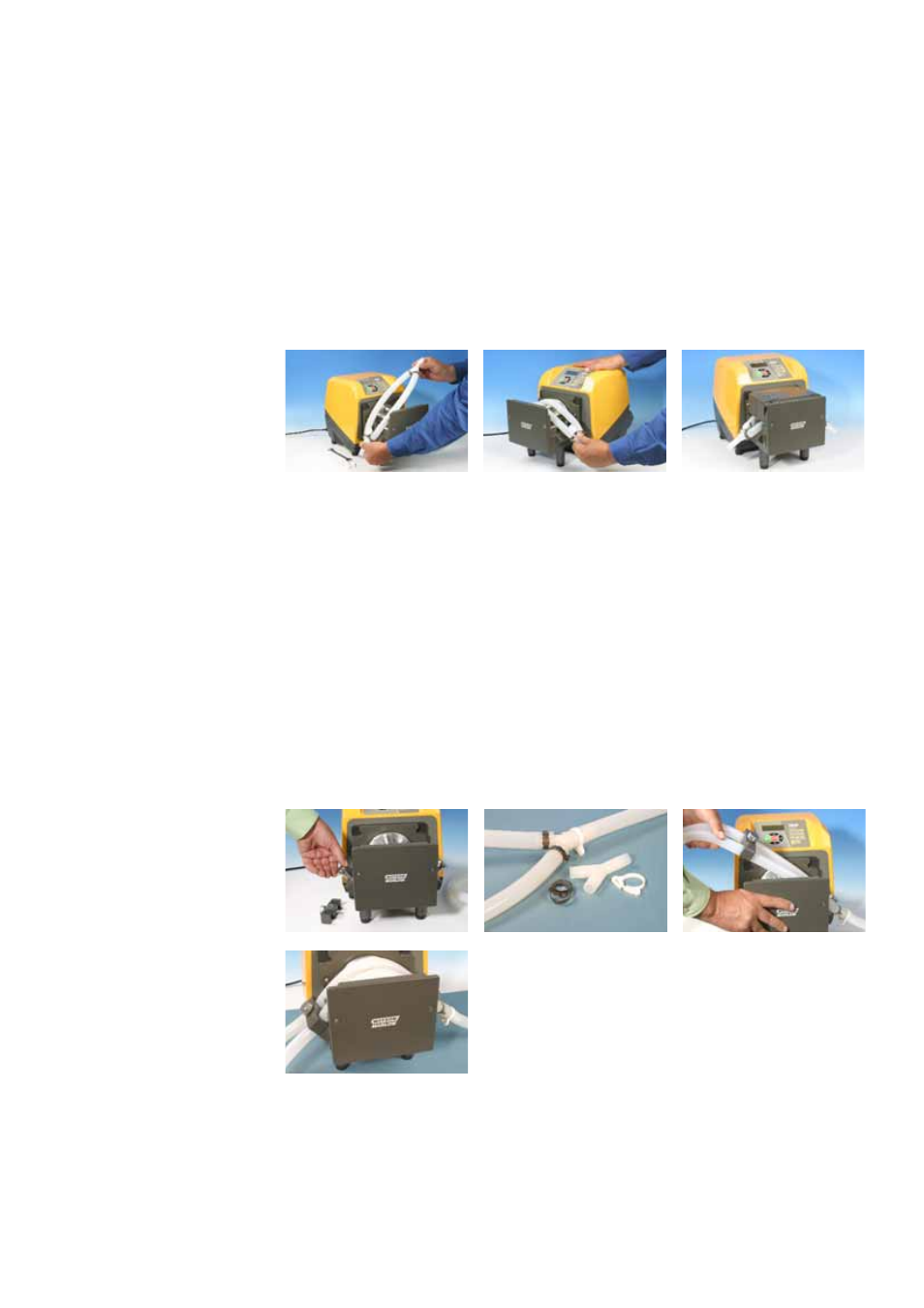

Référez-vous aux illustrations de la section 33.4 Retrait et installation de 620L.
Le stator est fixé à la tête de pompe par des cames placées à sa droite et à sa
gauche. Les arbres à cames visibles à l’avant de la tête de pompe ont été
meulés de sorte à pouvoir utiliser une clé. Utilisez une clé AF de 10 mm ou
3/8in pour faire pivoter la came droite à 180° dans le sens anti-horaire et la
came gauche à 180° dans le sens horaire. La position des butées de rotation
indique lorsqu’elles sont complètement fermées (troisième photo en partant de
la gauche) et ouvertes (photo de droite). Sortez le stator en le soulevant.
Placez une extrémité de l’élément en double Y sur l’un des crochets de fixation
625L. Etirez l’élément par-dessus le rotor et placez l’autre extrémité sur le second
crochet 625L. Replacez le stator comme indiqué à la section 33.4 Retrait et
installation de 620L.
Tubes à deux entrées pour obtenir de meilleurs résultats avec les
fluides visqueux
Référez-vous aux illustrations de la section 33.4 Retrait et installation de 620L.
Le stator est fixé à la tête de pompe par des cames placées à sa droite et à sa
gauche. Les arbres à cames visibles à l’avant de la tête de pompe ont été
meulés de sorte à pouvoir utiliser une clé. Utilisez une clé AF de 10 mm ou
3/8in pour faire pivoter la came droite à 180° dans le sens anti-horaire et la
came gauche à 180° dans le sens horaire. La position des butées de rotation
indique lorsqu’elles sont complètement fermées (troisième photo en partant de
la gauche) et ouvertes (photo de droite). Sortez le stator en le soulevant.
Dévissez et retirez le crochet de fixation 625L. Branchez les tubes à deux entrées et
le tube de sortie à l’aide des clips et du connecteur en Y approprié. Faites glissez les
tubes d’entrée sous le bloc de fixation approprié. Placez l’extrémité de l’élément en Y
sur le crochet de fixation 625L. Etirez les tubes et vissez le bloc de fixation par-dessus.
Replacez le stator comme indiqué à la section 33.4 Retrait et installation de 620L.
