Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow 28
17 Calibrage de la tête et du tube
La pompe peut afficher le débit, exprimé dans l’unité de votre choix, ainsi que la vitesse
en tours par minute. Il convient cependant de calibrer préalablement la pompe.
Le calibrage de la pompe peut être réservé aux opérateurs qui saisissent correctement
un code de sécurité à trois chiffres. Si un code de sécurité a été activé, en sélectionnant
Changer dans l’écran des détails de calibrage et en appuyant sur la touche ENTRER pour
confirmer, la pompe affiche la séquence de saisie du code de sécurité. Référez-vous à la
section 18.22 Code de sécurité Si aucun code de sécurité n’a été défini, la pompe affiche
le premier écran de la séquence de calibrage.
Pour administrer la quantité exacte de fluide, la pompe doit savoir quelle tête de pompe
est posée, ainsi que la taille du tube dans la tête. La pompe est préprogrammée avec des
valeurs de débit par défaut pour toute une gamme de têtes de pompe et de tubes. Pour
un calibrage plus précis, vous pouvez mesurer le débit de la pompe et entrer cette valeur.

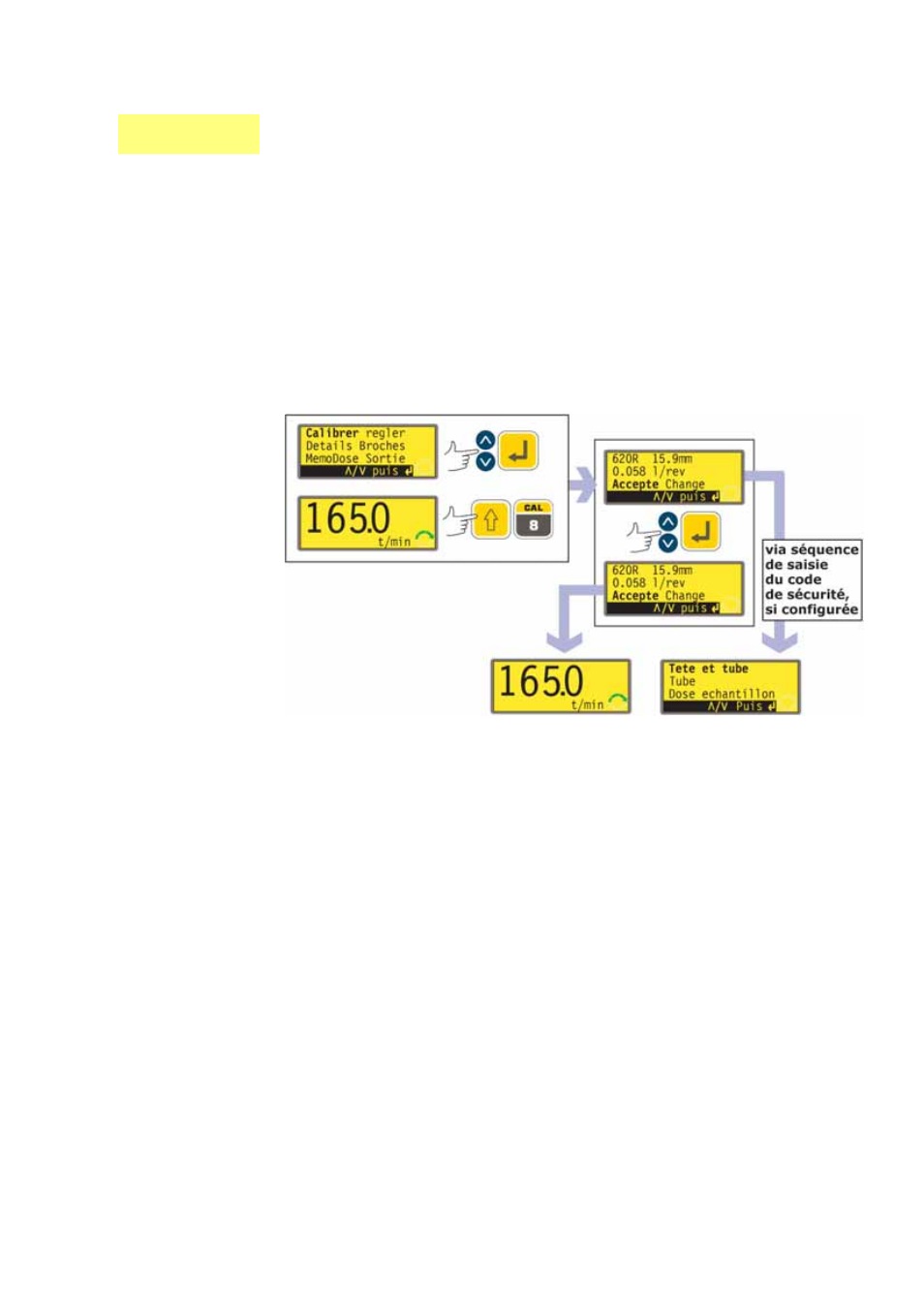

Utilisez les touches HAUT et BAS pour sélectionner Calibrage dans le menu
principal. Appuyez sur la touche ENTRER pour confirmer.
Ou ...
Appuyez sur CAL (SHIFT, 8) pour accéder à l’écran de calibrage à partir de l’écran
principal actif. Retournez à l’écran principal après avoir procédé au calibrage.
Ensuite :
La pompe affiche ses paramètres actifs. tête de pompe, taille du tube et débit ; la
valeur par défaut pour chaque tête de pompe standard correspond à la plus grande
dimension de tube pouvant équiper la tête de pompe. Un exemple de ces
informations est proposé ici.
Utilisez les touches HAUT et BAS pour mettre en surbrillance Accepter ou
Changer. Appuyez sur la touche ENTRER pour confirmer.
Si vous sélectionnez Accepter, les valeurs par défaut ou les données de début
définies précédemment pour cette tête de pompe et la taille du tube sont utilisées.
La pompe affiche l’écran principal actif.
Si vous sélectionnez Changer alors qu’un code de sécurité est sélectionné, la pompe
lance la séquence de saisie du code de sécurité. Référez-vous à la section 18.22
Code de sécurité Quand l’opérateur saisit le code correct, la pompe offre trois options
: Tête et tube ; Tube ; et Dose de calibrage. Si vous sélectionnez Changer alors
qu’aucun code de sécurité n’a été défini, les trois options s’affichent immédiatement.
Utilisez les touches HAUT et BAS pour effectuer une sélection. Appuyez sur la
touche ENTRER pour confirmer.
