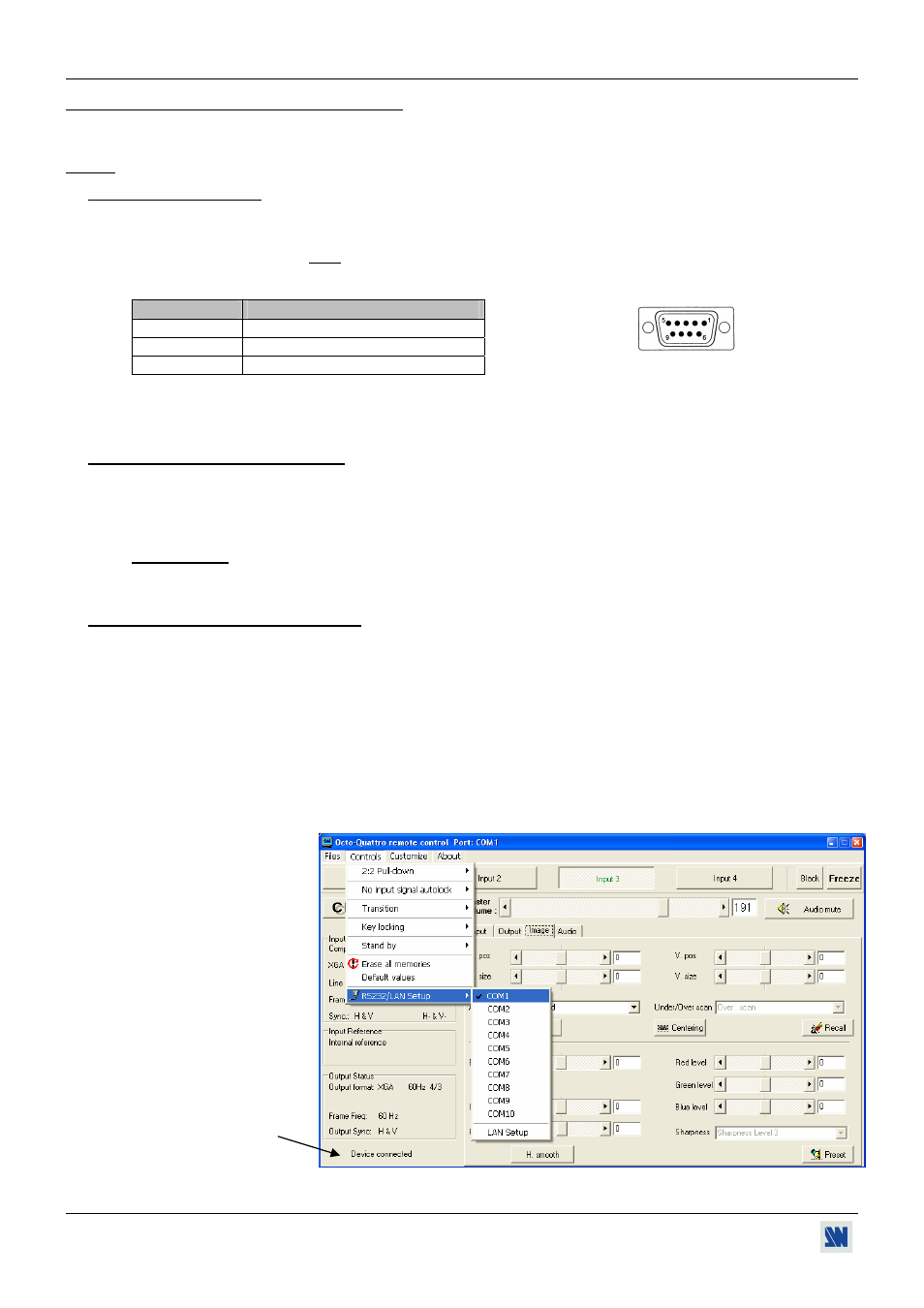

OCTO-QUATTRO™
PAGE 50
Chapitre 7 : LOGICIEL DE CONTRÔLE
Votre OCTO-QUATTRO ™ est livré avec un logiciel de contrôle "OCTO-RANGE REMOTE CONTROL" compatible avec
Windows 95 et supérieur. Ce logiciel permet d'effectuer tous les réglages de l'appareil par de simple clics de la souris.
NOTE: Il est recommandé d'utiliser Windows NT, 2000 ou XP pour l'utilisation en réseau (LAN).
7-1. RACCORDEMENTS
c RACCORDEMENT AU PORT RS-232:
- Reliez le port série de votre appareil de contrôle (ordinateur) au connecteur RS-232 (DB9 Femelle) de l'OCTO-
QUATTRO
™ avec un câble droit (DB9 Femelle / DB9 Mâle).
- Vitesse de transmission: 9600 bauds, 8 bits de donnée, 1 bit stop, pas de bit de parité, pas de control de flux.
- Brochage:
BROCHE N° FONCTIONS
2 TRANSMISSION (Tx)
3 RECEPTION (Rx)
5 MASSE (Gnd)
d RACCORDEMENT AU PORT LAN (optionnel):
- Raccordez le port LAN (connecteur RJ45) de l'OCTO-QUATTRO ™ à votre réseau en fonction de votre
installation.
7-2. INSTALLATION DU LOGICIEL
c Allumez votre ordinateur et attendez que Windows démarre complètement.
d Insérez le CD-ROM dans votre lecteur: La page d'accueil ANALOG WAY s'ouvre alors automatiquement.
e Sélectionnez le langage des menus du CD-ROM, ensuite cliquez sur "Installer un programme de contrôle à distance"
et sélectionnez le nom votre appareil.
IMPORTANT: Si l'autorun n'est pas actif: A partir du bureau Windows, ouvrez Poste de travail et sélectionnez le
lecteur de CD-ROM. Sélectionnez le dossier Autorun, ensuite sélectionnez le fichier autorun.exe.
f Suivez ensuite les instructions d'installation de Windows.
7-3. CONFIGURATION DU LOGICIEL
c Raccordez le câble RS-232 ou RJ45 entre l'appareil de contrôle et l'OCTO-QUATTRO ™ comme indiqué dans le
chapitre 7-1.
d Mettez ensuite tous les appareils sous tension.
e Cliquez sur le fichier Octo-range dans Démarrer > programmes > ANALOGWAY > Octo-Range pour démarrer
le logiciel.
f Cliquez dans le menu Controls et sélectionnez RS232/LAN setup, puis:
• CAS DU PORT RS-232:
- Avec l'écran LCD de l'OCTO-QUATTRO
™ , vérifier que le port RS-232 est activé (CONTROL > RS232/LAN
port > RS232).
- Avec le menu Controls du logiciel, sélectionnez, RS232/LAN setup, puis sélectionnez le numéro du port COM
correspondant au raccordement de l'OCTO-QUATTRO
™ .
DB9 femelle
(Face arrière de l'OCTO-QUATTRO ™ )
Si la communication
fonctionne, le message
"Device connected" est
affiché, ainsi que le
modèle de l'OCTO dans
la barre de titre
windows.
