Chapitre 2 : MISE EN SERVICE (suite) OCTO-QUATTRO™
PAGE 40
2-8. SORTIE "DISPLAY OUT"
L'OCTO-QUATTRO ™ est équipé d'une data sur connecteur HD15 femelle. L'OCTO-QUATTRO ™ peut fournir les
signaux de sortie RGBHV (Synchro H et V séparées), RGB/S (Synchro. Composite) ou RGsB (SOG).
2-9. ENTRÉES AUDIO
Chaque entrée audio est équipée d'un connecteur MCO 5 points mâle. Ce connecteur permet de raccorder des sources audio

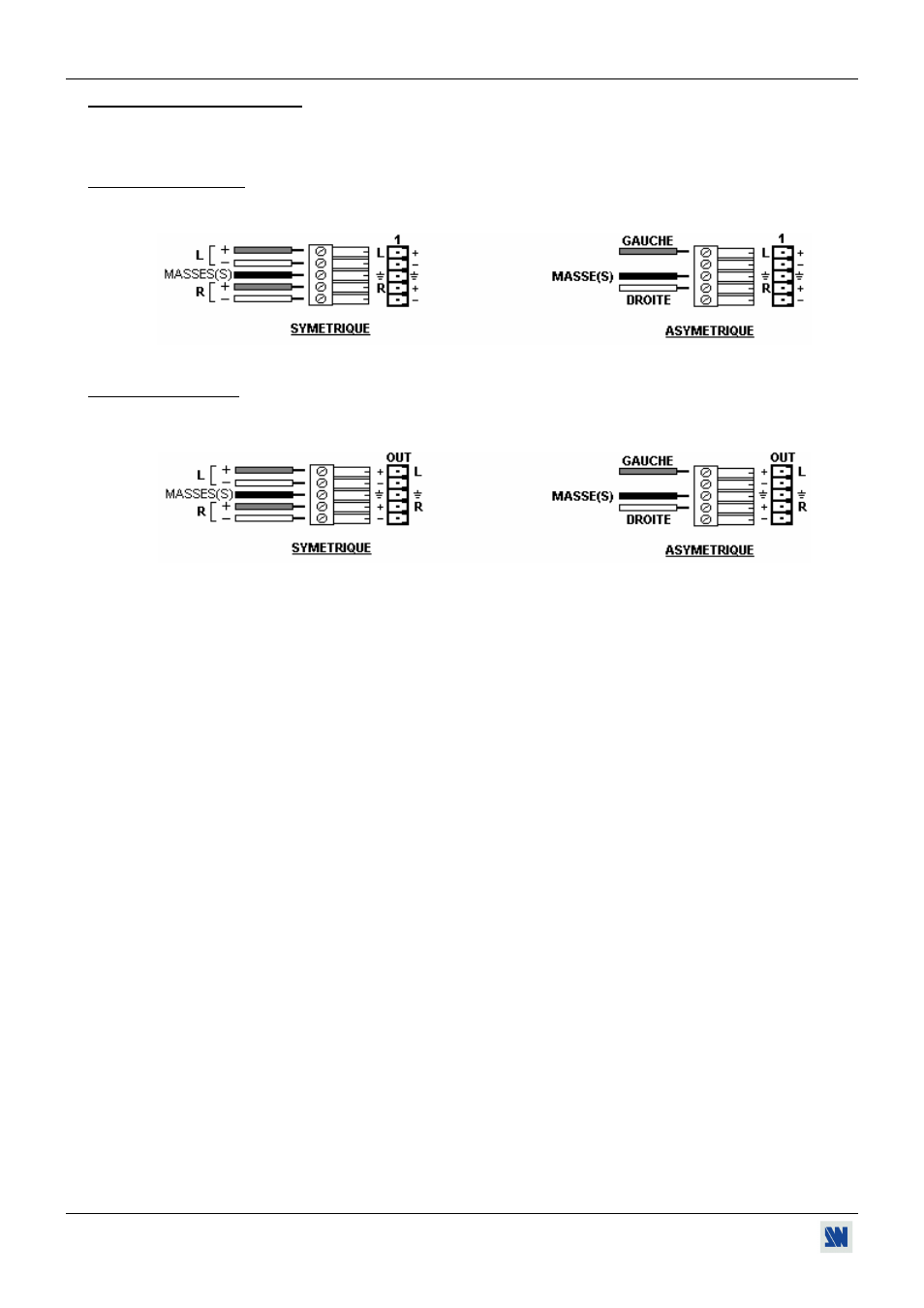

symétrique ou asymétrique. Raccordez vos sources comme ci-dessous:
2-10. SORTIE AUDIO
La sortie audio est équipée d'un connecteur MCO 5 points mâle. Ce connecteur permet de raccorder des sources audio
symétrique ou asymétrique. Raccordez votre sortie comme ci-dessous:
