Chapitre 4 : DESCRIPTION DE L'ÉCRAN LCD
4-1. INTRODUCTION
L'écran LCD est composé de 2 modes : le mode ÉTAT et le mode RÉGLAGE.
• Le MODE ÉTAT indique l'état des entrées sélectionnées et l'état de la sortie de l'OCTO-QUATTRO ™ .
• Le MODE RÉGLAGE permet de sélectionner et d'ajuster les paramètres de l'OCTO-QUATTRO ™ .
4-2. TOUCHES DE CONTRÔLE
L'écran LCD est contrôlé par 2 touches et 1 bouton:
 : • Dans le MODE ÉTAT, permet de régler le volume principal (MASTER volume).
• Dans le MODE RÉGLAGE, permet de se déplacer dans les menus.
EXIT MENU : • Dans le MODE ÉTAT, permet d’accéder au MODE RÉGLAGE.
• Dans le MODE RÉGLAGE permet de :
- revenir au menu précédent sans valider la sélection.
- revenir au MODE ÉTAT (plusieurs appuis).
ENTER : • Dans le MODE ÉTAT, permet d’accéder au mode RÉGLAGE.
• Dans le MODE RÉGLAGE, permet de valider la sélection affichée sur l’écran LCD.

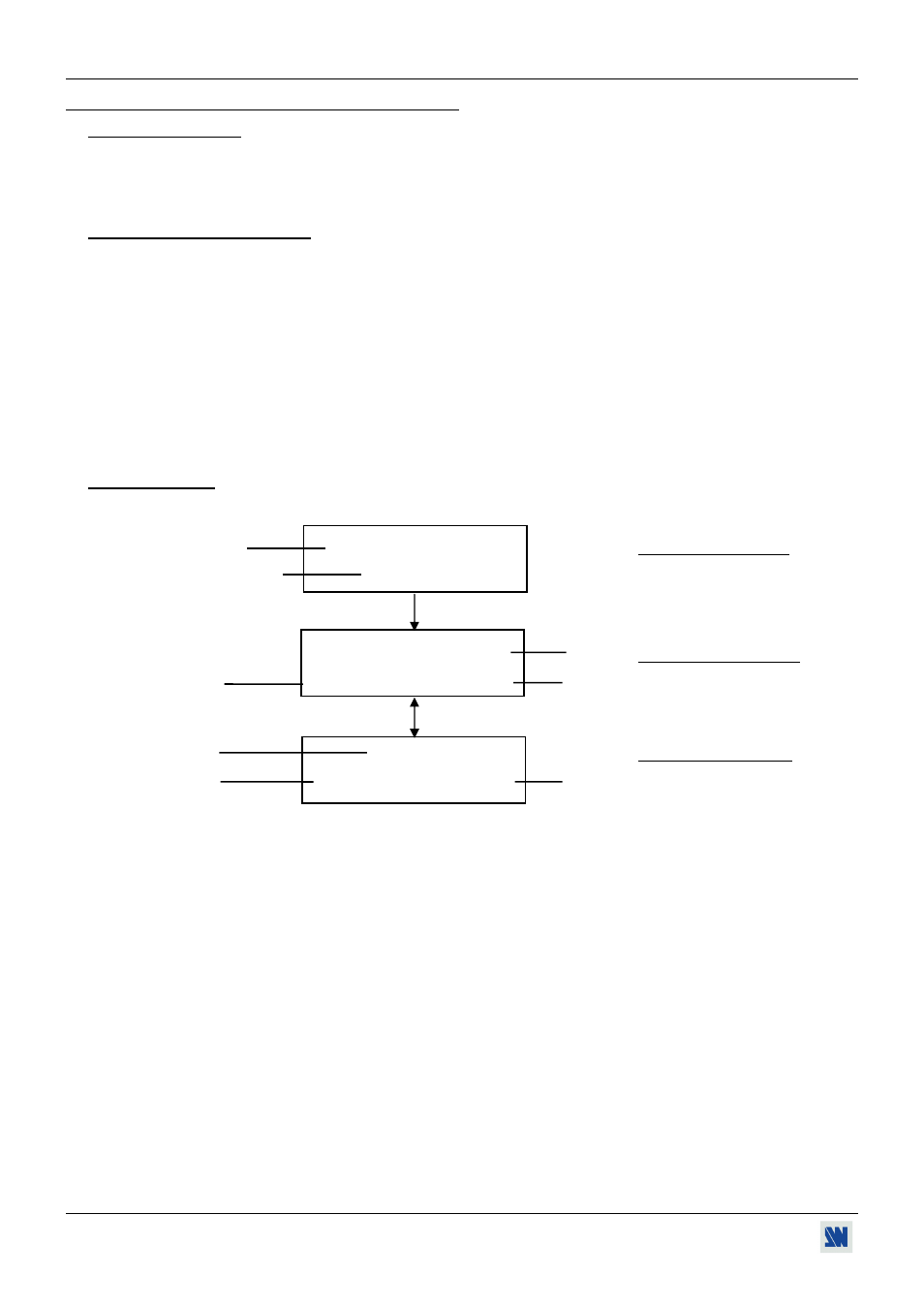

4-3. MODE ÉTAT
Lorsque vous allumez votre OCTO-QUATTRO ™ , l'écran LCD affiche le nom du produit et ses états comme ci-dessous:
NOM DU PRODUIT OCTO-QUATTRO ÉTAT DU PRODUIT
VERSION DU PRODUIT Version _._
OUTPUT XGA d ÉTAT DE LA SORTIE
c intern rate 60 Hz e
f INPUT # 1 ÉTAT DE L'ENTRÉE
g SVGA 37.9 K / 60Hz h
c MODE DE SYNCHRONISATION.
d FORMAT DE SORTIE.
e FRÉQUENCE TRAME DE SORTIE.
f ENTRÉE SÉLECTIONNÉE.
g FORMAT D'ENTRÉE OU STANDARD D'ENTRÉE.
h FRÉQUENCE LIGNE / FRÉQUENCE TRAME DE L'ENTRÉE.
