OCTO-QUATTRO™
PAGE 37
Chapitre 2 : MISE EN SERVICE

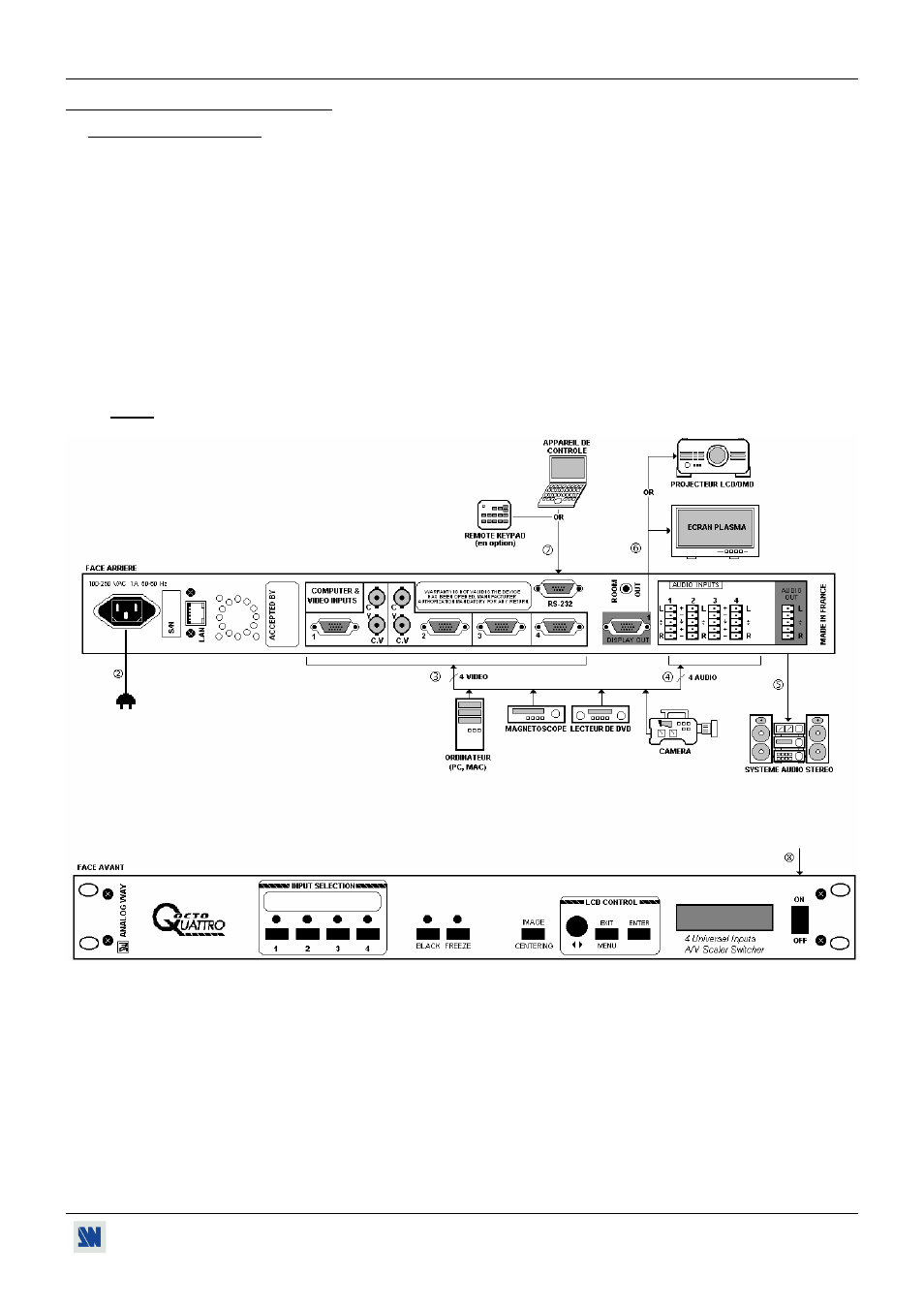

2-1. RACCORDEMENTS
c Éteignez tous les appareils avant d'effectuer les raccordements.
d Raccordez le cordon secteur à l'OCTO-QUATTRO
™
et à une prise de courant.
e Raccordez vos sources informatique et vidéo aux 4 entrées de l'OCTO-QUATTRO
™
. Pour plus de renseignements,
voir les paragraphes suivants.
f Raccordez toutes les sources audio aux connecteurs AUDIO IN correspondants.
g Raccordez votre système audio au connecteur AUDIO OUT.
h Raccordez le connecteur DISPLAY OUT à l'entrée DATA de votre afficheur (projecteur, écran plasma...).
i Si nécessaire raccordez votre appareil de contrôle ou le Remote Keypad au connecteur RS-232.
j Allumez l'OCTO-QUATTRO
™
(interrupteur de la face avant). Allumez ensuite toutes vos sources et ensuite votre
afficheur.
NOTE: Pour les opérations de commutation, voir le Chapitre 3 : MODE OPÉRATOIRE.
