Chapitre 1 : INTRODUCTION (suite)
OCTO-QUATTRO™
PAGE 36

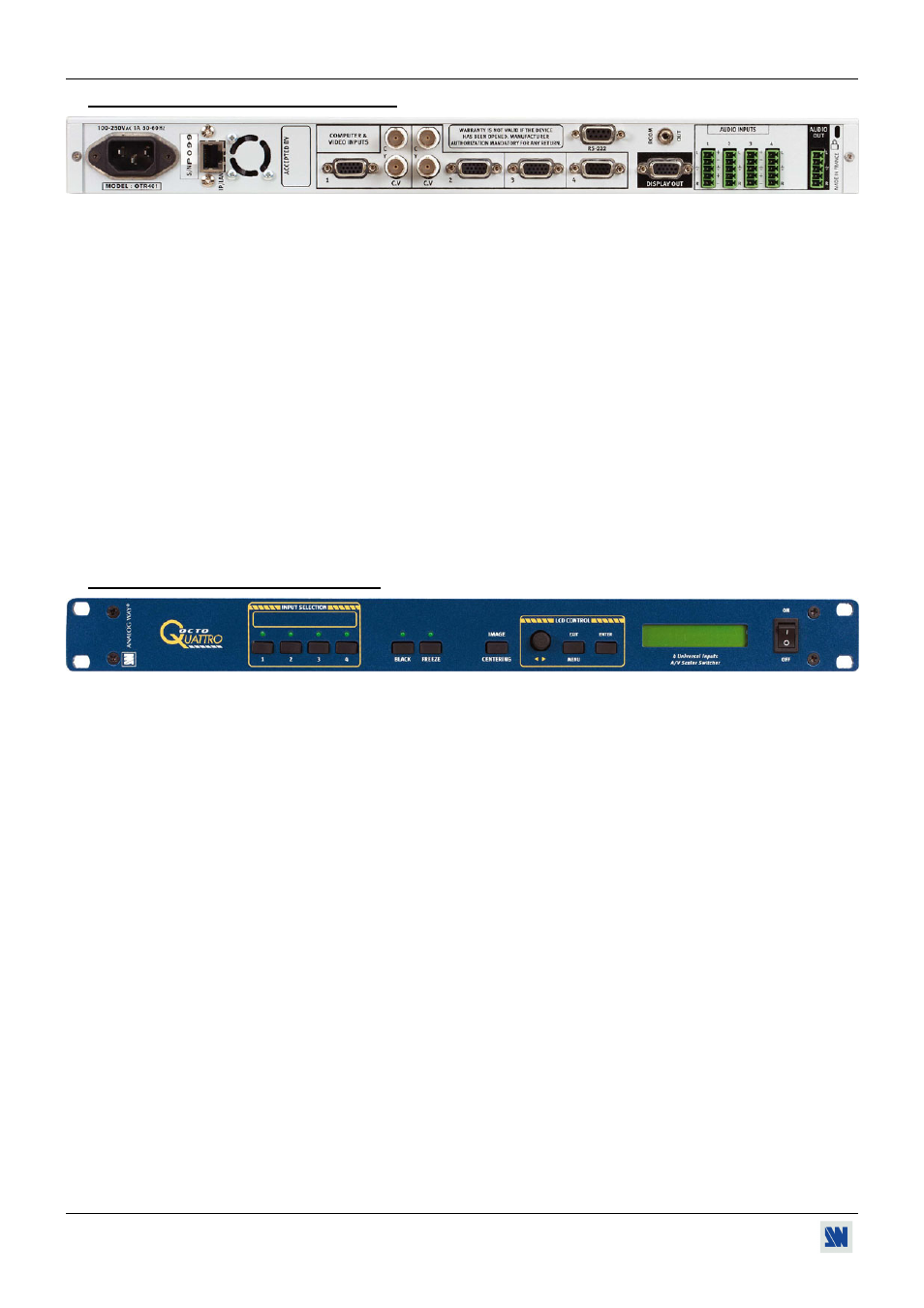

1-5. DESCRIPTION DE LA FACE ARRIÈRE
ENTRÉE SECTEUR:
Connecteur au standard CEI (100-250 VAC, 1A, 50-60Hz automatique).
LAN:
Port de communication LAN sur connecteur RJ45.
COMPUTER & VIDEO INPUTS: 4 entrées universelles (informatique et vidéo).
INPUTS 1 et 2:
Entrée informatique, YUV et HDTV sur connecteur HD15 femelle.
Entrée S.VIDEO (Y/C) sur 2 connecteurs BNC (Y et C).
Entrée vidéo composite sur 1 connecteur BNC (C.V).
INPUTS 3 et 4:
Entrée informatique et vidéo sur un connecteur HD15 femelle.
DISPLAY OUT:
Sortie DATA (RGBHV, RGB/S ou RGsB) sur un connecteur HD15 femelle.
ROOM OUT:
Sortie de commande (+12 Vdc trigger) sur connecteur JACK 3.5 mm femelle, ce qui
permet de contrôler des fonctions externes tels que la montée / descente d’un écran ou
l'extinction des lumières.
AUDIO IN
1 à 4:
Entrée audio stéréo symétrique/asymétrique sur connecteur MCO 5 points mâle.
AUDIO OUT
Sortie audio stéréo symétrique/asymétrique sur connecteur MCO 5 points mâle.
RS-232:
Port de communication RS-232 sur connecteur DB9 femelle.
1-6. DESCRIPTION DE LA FACE AVANT
INPUT SELECTION:
Sélection des sources d'entrée.
BLACK:
Permet d'activer la fonction BLACK: La sortie vidéo passe alors au noir (la LED clignote
pour indiquer que cette fonction est active).
FREEZE:
Gel d'image (actif quand la LED clignote).
IMAGE CENTERING:
Permet de cadrer automatiquement l'image dans la centering pattern.
LCD CONTROL
Permet de se déplacer dans les menus (en mode réglage) ou de régler le volume de sortie
(en mode état).
EXIT MENU:
Permet de commuter entre le mode état et le mode réglage.
ENTER:
Permet de valider une fonction.
ON / OFF:
Interrupteur d'alimentation (O = OFF, I = ON).
