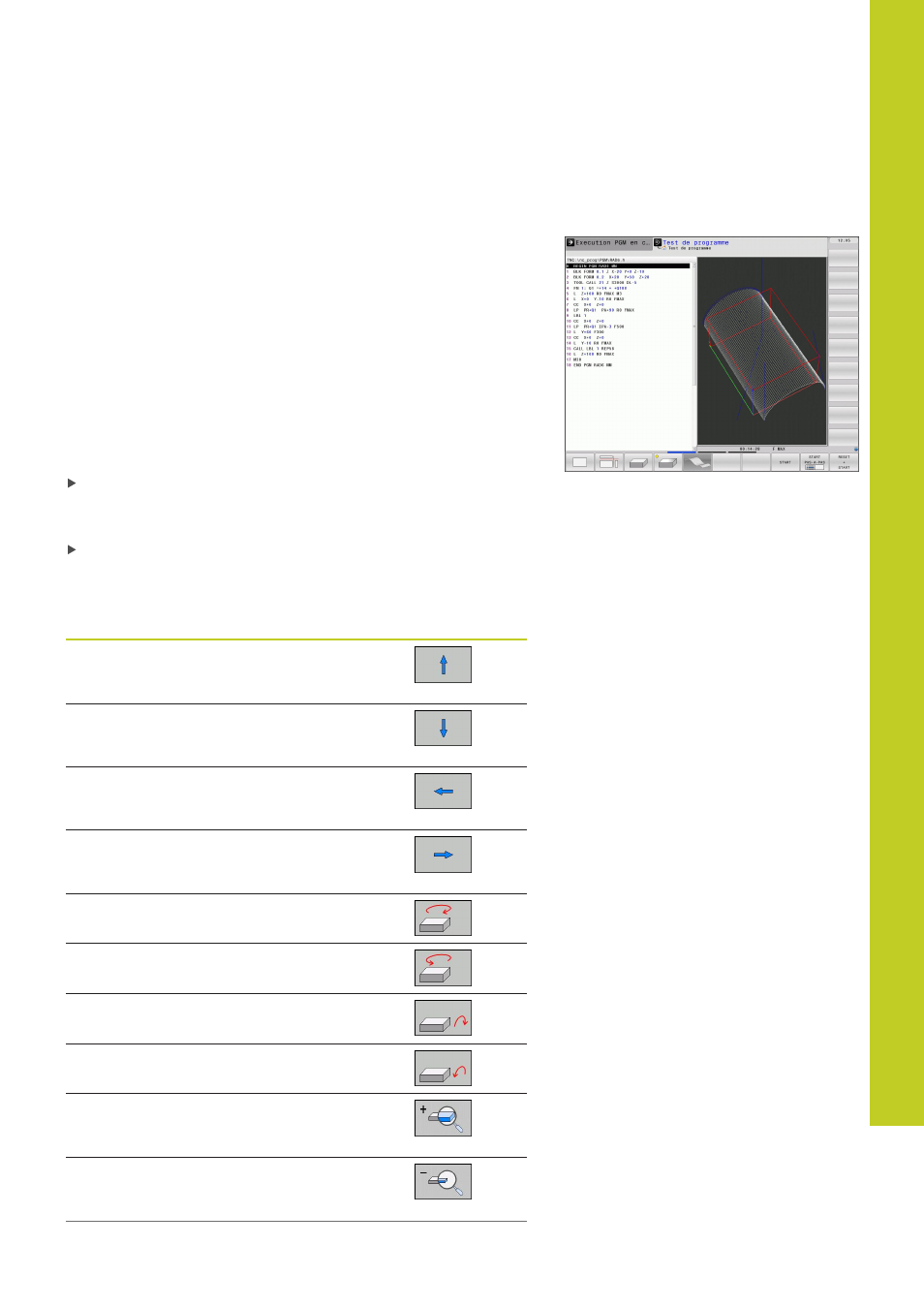

Graphique filaire 3D
Application
Grâce au graphique filaire 3D, vous pouvez afficher dans l'espace
les trajectoires programmées de la TNC. Une puissante fonction
zoom permet de visualiser rapidement les détails.
Grâce au graphique filaire 3D, vous pouvez vérifier avant l'usinage
les programmes créés avec une FAO. Ainsi les défauts peuvent
être visualisés, et d'éventuelles marques d'usinage sur la pièce
peuvent être évitées. De telles marques d'usinage peuvent être le
résultat de points incorrects fournis par le postprocesseur.
Dans le graphique filaire 3D, la TNC affiche les déplacements avec
FMAX en couleur bleue.
Le graphique filaire 3D est possible en mode écran partagé ou en
mode plein écran :
Afficher le programme à gauche et le graphique filaire 3D à
droite : Appuyer sur la touche PARTAGE ECRAN et sur la softkey
PROGRAMME + GRAPHIQUE
Graphique filaire 3D en plein écran : appuyer sur la touche
PARTAGE ECRAN et sur la softkey GRAPHIQUE
Fonctions du graphique filaire 3D
Fonction Softkey
Afficher le cadre du zoom et le décaler vers
le haut. Pour décaler, maintenir la softkey
enfoncée
Afficher le cadre du zoom et le décaler vers
le bas. Pour décaler, maintenir la softkey
enfoncée
Afficher le cadre du zoom et le décaler vers
la gauche. Pour décaler, maintenir la softkey
enfoncée
Afficher le cadre du zoom et le décaler vers
la droite. Pour décaler, maintenir la softkey
enfoncée
Rotation de la pièce dans le sens horaire
Rotation de la pièce dans le sens anti-horaire
Faire basculer la pièce vers l'arrière
Faire basculer la pièce vers l'avant
Agrandir la représentation par incrément. Si la
pièce a été agrandie, la TNC affiche la lettre
Z
dans le pied de page de la fenêtre graphique
Réduire la représentation par incrément. Si la
pièce a été réduite, la TNC affiche la lettre
Z
dans le pied de page de la fenêtre graphique
