Mode manuel et réglages
15.6 Utiliser un palpeur 3D
15
516
TNC 640 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
Fonctions présentes dans les cycles palpeurs
Dans les cycles palpeurs manuels sont affichées des softkeys avec
lesquelles vous pouvez sélectionner le sens de palpage ou une
routine de palpage. L'affichage des softkeys dépend de chaque
cycle :

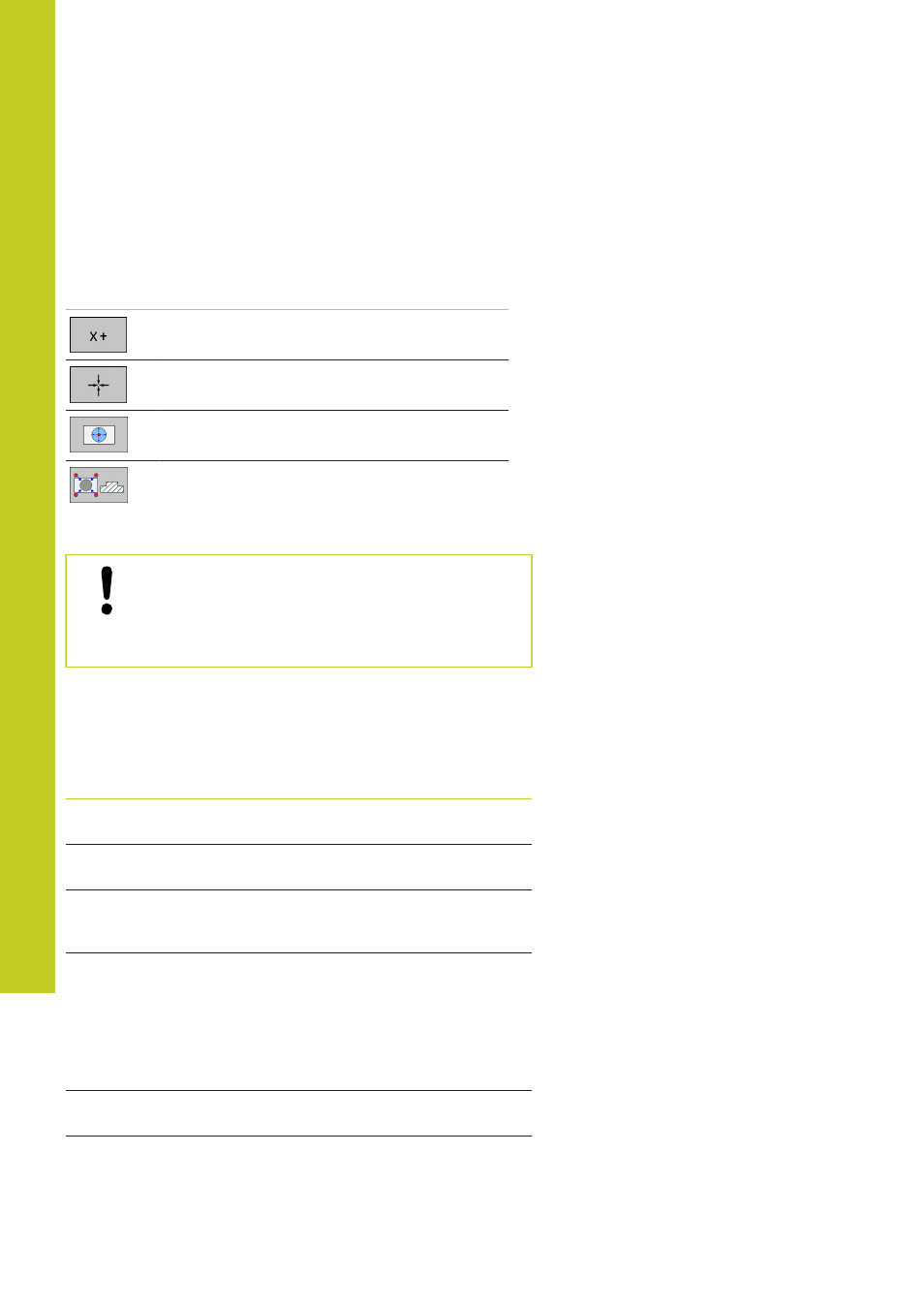

Softkey Fonction
Sélectionner le sens de palpage :
Valider la position actuelle
Palper automatiquement un trou (cercle
intérieur)
Palper automatiquement un tenon (cercle
extérieur)
Routine automatique de palpage de trou ou de tenon
Lorsque vous utilisez une fonction de palpage
automatique de cercle, la TNC positionne
automatiquement le palpeur aux positions de
palpage requises. Veillez à ce que les positions soit
accostées sans risque de collision.
Si vous utilisez une routine de palpage pour palper
automatiquement un trou ou un tenon, la TNC ouvre un formulaire
contenant les champs de saisie nécessaires.
Champs de saisie des formulaires
Mesure tenon et Mesure trou
Champ de saisie Fonction
Diamètre tenon ? ou
Diamètre trou ?
Diamètre du plateau de palpage
(option pour de perçages)
Distance d'approche ? Distance avec le plateau de
palpage dans le plan
Hauteur de sécurité
inc. ?
Positionnement du palpeur dans le
sens de la broche (en partant de la
position courante)
Angle initial ?
Angle pour la première opération
de palpage (0° = sens positif dans
l'axe principal, c.-à-d. X+ avec axe
de broche en Z). Les angles de
palpage suivants sont calculés à
partir du nombre des points de
palpage.
Nombre de pts de
palpage ?
Nombre d'opérations de palpage
(3-8)
Angle d'ouverture ?
Palper un cercle entier (360°)
ou un segment de cercle (angle
d'ouverture < 360°)
