Contournage : coordonnées cartésiennes 6.4
6
TNC 640 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
207

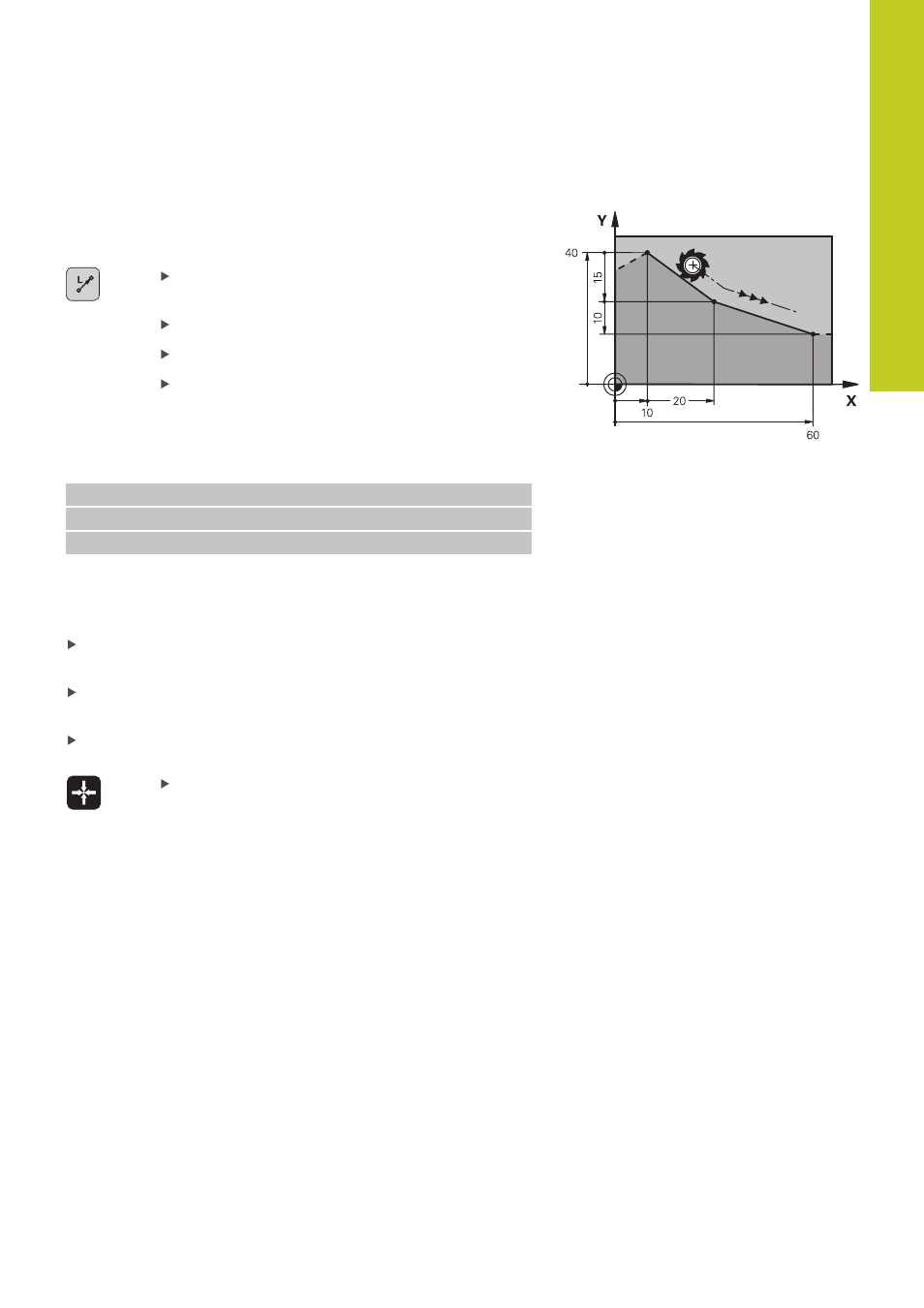

Droite L
La TNC déplace l'outil sur une droite allant de sa position actuelle
jusqu'au point final de la droite. Le point de départ correspond au
point final de la séquence précédente.
Coordonnées du point final de la droite, si
nécessaire
Correction de rayon R0/RL/RR
Avance F
Fonction auxiliaire M
Exemple de séquences CN
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Valider la position effective
Vous pouvez aussi générer une séquence linéaire (
L) avec la touche
"VALIDER LA POSITION EFFECTIVE" :
Déplacez l'outil en mode Manuel jusqu'à la position qui doit être
transférée
Commutez l'affichage de l'écran sur Mémorisation/édition de
programme
Sélectionner la séquence de programme derrière laquelle doit
être insérée la séquence L
Appuyer sur la touche "VALIDER LA POSITION
EFFECTIVE" : la TNC génère une séquence L avec
les coordonnées de la position effective
