Initialiser le point d'origine avec le palpeur 3D 15.9
15
TNC 640 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
533
Le cycle de palpage "Coin comme point d'origine" permet de
calculer les angles et le point d'intersection de deux droites. Outre
l'initialisation du point d'origine, ce cycle vous permet également
d'activer une rotation de base. A cet effet, la TNC propose deux
softkeys qui vous laissent libre de décider de la droite que vous
voulez utiliser. Avec la softkey ROT 1, vous pouvez activer l'angle de
la première droite en tant que rotation de base, avec la softkey ROT
2 l'angle de la seconde droite.
Si vous souhaitez activer la rotation de base dans le cycle, il faut
toujours le faire avant d'initialiser le point d'origine. Après avoir
initialisé le point d'origine et l'avoir inscrit dans le tableau de points
zéro ou le tableau Preset, les softkeys ROT 1 et ROT 2 ne sont plus
affichées.
Initialisation du centre de cercle comme point
d'origine
Vous pouvez utiliser comme points d'origine les centres de trous,
poches/îlots circulaires, cylindres pleins, tenons, îlots circulaires,
etc..

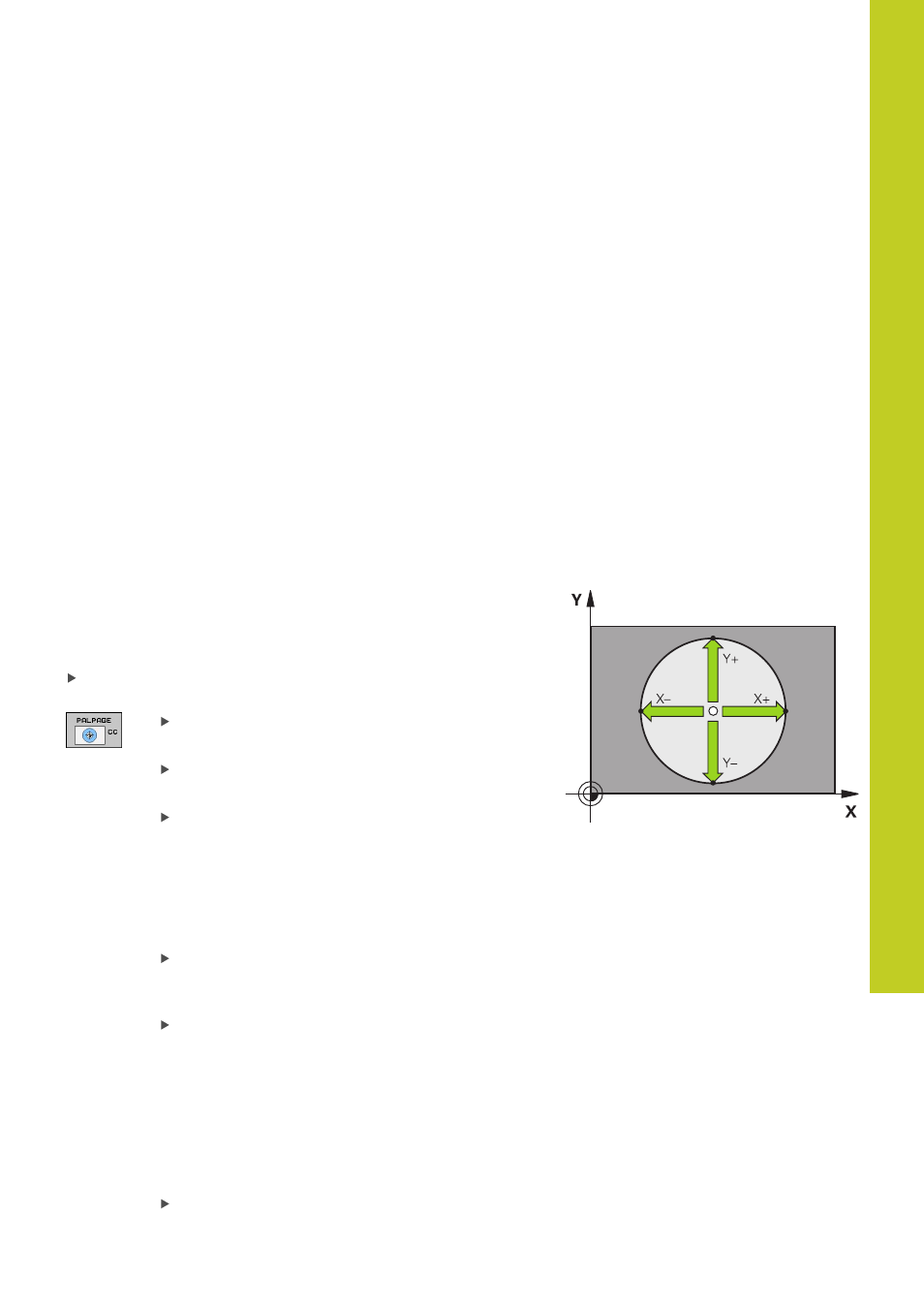

Cercle intérieur :
La TNC palpe automatiquement la paroi interne dans les quatre
directions des axes de coordonnées.
Pour des secteurs angulaires (arcs de cercle), vous pouvez
sélectionner au choix le sens du palpage.
Positionner la bille du palpeur approximativement au centre du
cercle
Sélectionner la fonction de palpage : Choisir la
softkey PALPAGE CC
Sélectionner le sens de palpage ou la softkey pour
la routine de palpage automatique
Palpage : appuyer sur la touche START externe.
Le palpeur palpe la paroi circulaire interne dans le
sens sélectionné. Si vous n'utilisez pas de routine
de palpage automatique, vous devez répéter cette
opération. Vous pouvez faire calculer le centre
après la troisième opération de palpage (quatre
points de palpage sont conseillés).
Terminer l'opération de palpage, passer dans
le menu Exploitation : appuyer sur la softkey
EXPLOITER
Point d'origine : dans la fenêtre du menu,
introduire les deux coordonnées du centre du
cercle, valider avec la softkey INITIAL. POINT
D'ORIGINE ou inscrire les valeurs dans un tableau
(voir "Inscrire les valeurs de mesure à partir des
cycles palpeurs dans le tableau de points zéro",
Page 520 ou voir "Inscrire les valeurs de mesure
des cycles palpeurs dans le tableau Preset",
Page 521)
Quitter la fonction de palpage : appuyer sur la
Softkey FIN
