Contournage : programmation flexible de contours FK
6.6
6
TNC 640 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
233

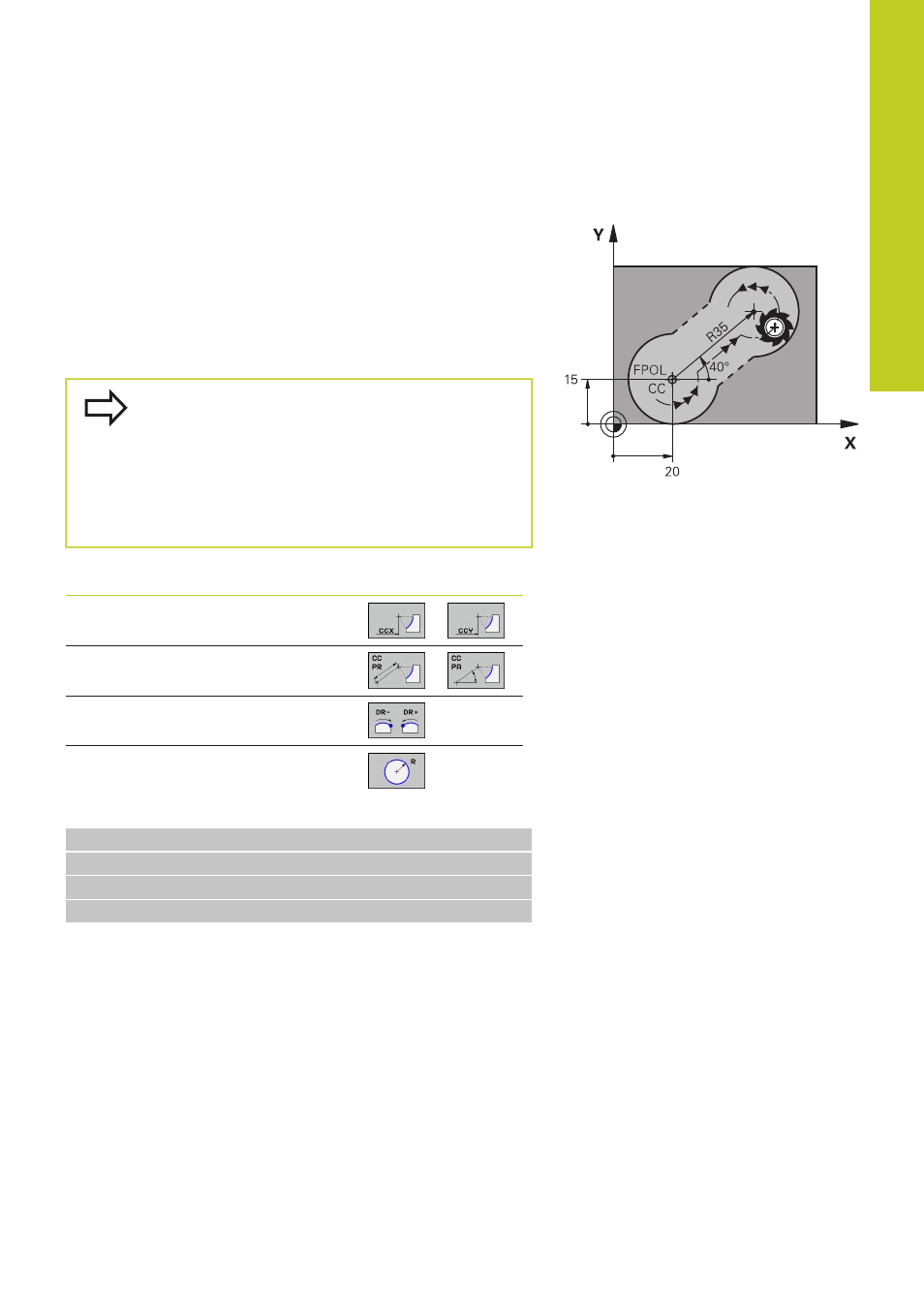

Centre de cercle CC, rayon et sens de rotation dans la séquence
FC/FCT
Pour des trajectoires circulaires programmées en mode FK, la TNC
détermine un centre de cercle à partir des données. Vous pouvez
également programmer un cercle entier dans une seule séquence
de programme FK.
Si vous désirez définir le centre de cercle en coordonnées polaires,
vous devez définir le pôle avec la fonction FPOL au lieu de CC.
FPOL reste actif jusqu'à la prochaine séquence contenant FPOL et
est défini en coordonnées cartésiennes.
Un centre de cercle défini de manière
conventionnelle ou calculé par la TNC n’est plus actif
comme pôle ou centre de cercle dans un nouveau
bloc FK : si des coordonnées polaires programmées
définies de manière conventionnelle se réfèrent à
un pôle défini précédemment dans une séquence
CC, reprogrammez ce pôle dans une séquence CC
derrière le bloc FK.
Données connues
Softkeys
Centre en coordonnées cartésiennes
Centre en coordonnées polaires
Sens de rotation de la trajectoire
circulaire
Rayon de la trajectoire circulaire
Exemple de séquences CN
10 FC CCX+20 CCY+15 DR+ R15
11 FPOL X+20 Y+15
12 FL AN+40
13 FC DR+ R15 CCPR+35 CCPA+40
