Programmation : Usinage multiaxes
12.2 La fonction PLANE : Inclinaison du plan d'usinage
(option de logiciel 1)
12
420
TNC 640 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
Abréviations utilisées
Abréviation Signification
EULER
Mathématicien suisse ayant défini les angles
dits d'Euler
EULPR
Angle de Pr ecession : angle décrivant la
rotation du système de coordonnées autour
de l'axe Z
EULNU
Angle de Nu tation : angle décrivant la rotation
du système de coordonnées autour de l'axe X
qui a subi une rotation de la valeur de l'angle
de précession
EULROT
Angle de Rot ation : angle décrivant la rotation
du plan d'usinage incliné autour de l'axe Z
incliné
Définir le plan d’usinage avec deux vecteurs
PLANE VECTOR
Application
Vous pouvez utiliser la définition d'un plan d'usinage au moyen
de
deux vecteurs si votre système CAO est capable de calculer
le vecteur de base et le vecteur normal au plan d'usinage. Une
introduction normée n'est pas nécessaire. La TNC calcule la valeur
normée en interne. Vous pouvez ainsi introduire des valeurs entre
-9.999999 et +9.999999.

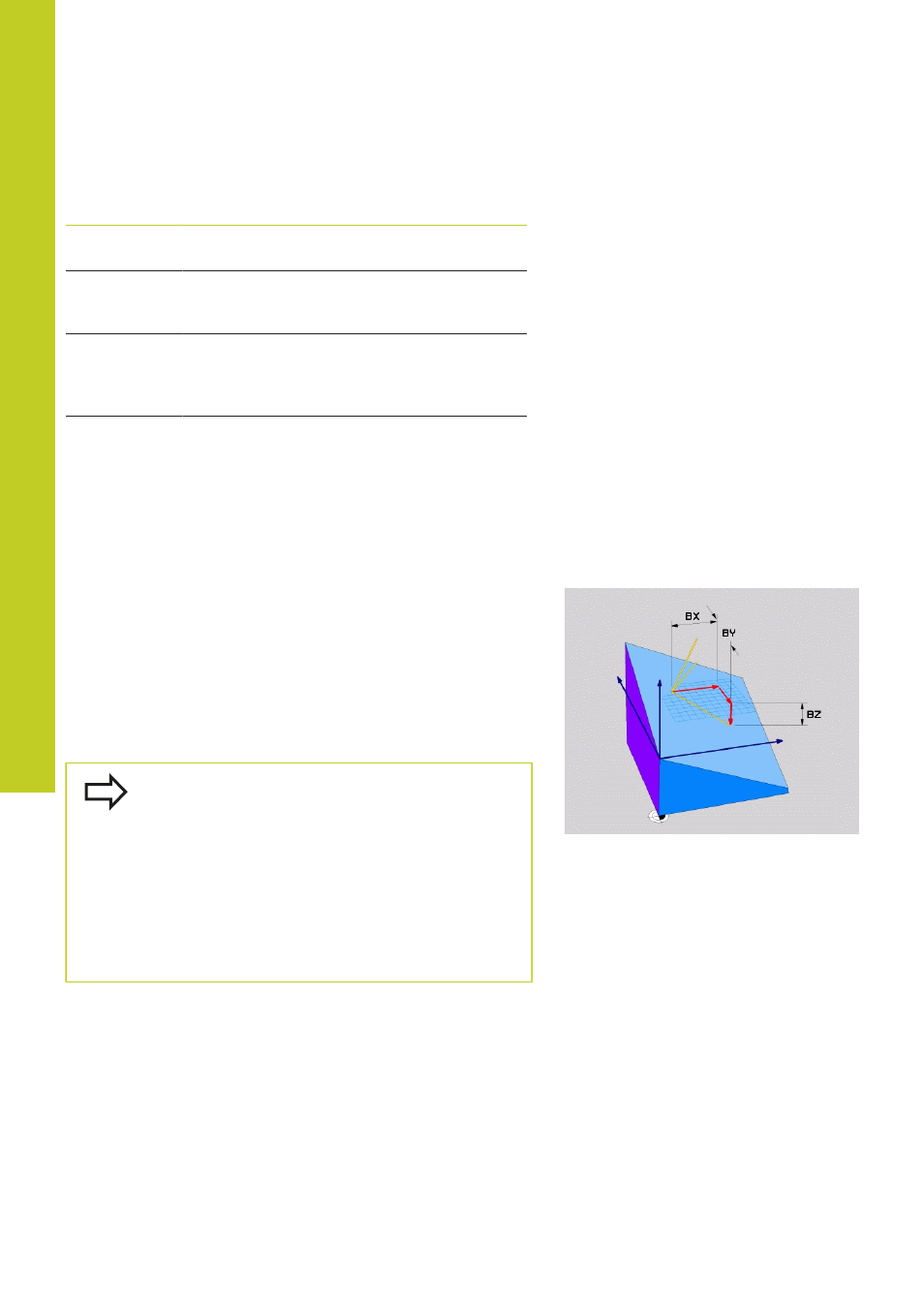

Le vecteur de base nécessaire à la définition du plan d'usinage est
défini par les composantes
BX, BY et BZ (voir fig. en haut à droite).
Le vecteur normal est défini par les composantes
NX, NY et NZ.
Remarques avant de programmer
Le vecteur de base définit la direction de l'axe
principal du plan d'usinage incliné. Le vecteur normal
doit être au dessus du plan incliné et perpendiculaire.
Il détermine ainsi l'orientation du plan.
En interne, la TNC calcule les vecteurs normés à
partir des valeurs que vous avez introduites.
Description des paramètres du mode opératoire : voir
"Définir le comportement de positionnement de la
fonction PLANE"
