Programmation : aides à la programmation
4.5 Graphique de programmation
4
138
TNC 640 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
4.5 Graphique de programmation
Graphique de programmation simultané/non
simultané

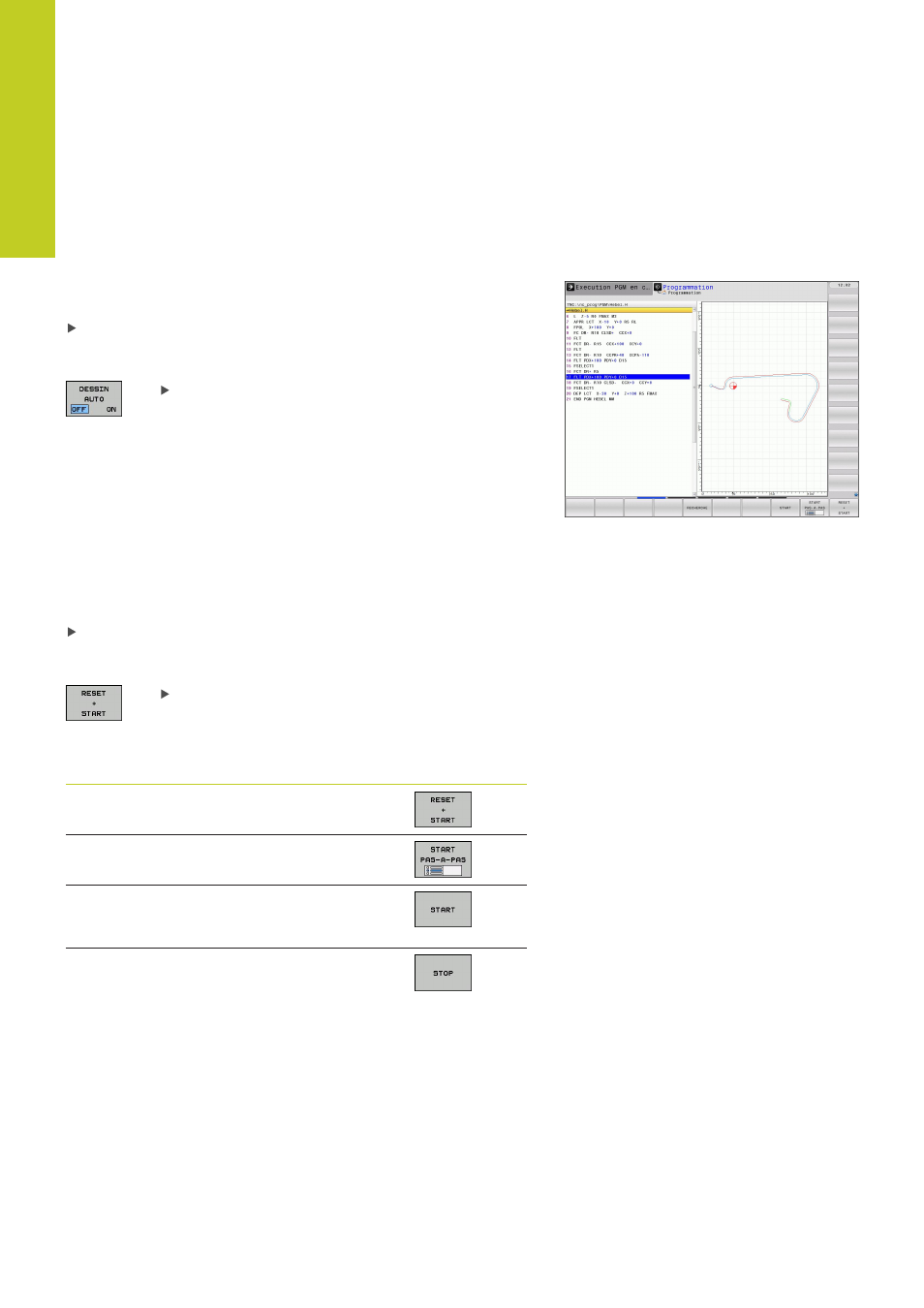

Simultanément à la création d'un programme, la TNC peut afficher
un graphique filaire 2D du contour programmé.
L'écran doit être partagé de sorte à afficher le programme à
gauche et le graphique à droite. Appuyer sur la touche PARTAGE
ECRAN et sur la softkey PROGRAMME + GRAPHIQUE
Mettre la softkey DESSIN AUTO sur ON.
Simultanément à l'introduction des lignes du
programme, la TNC affiche chaque élément de
contour dans la fenêtre graphique de droite.
Quand l'affichage du graphique n'est pas souhaité, réglez la softkey
DESSIN AUTO sur OFF.
DESSIN AUTO ON ne visualise pas les répétitions de parties de
programme.
Exécution du graphique en programmation d'un
programme existant
A l'aide des touches fléchées, sélectionnez la séquence jusqu'à
laquelle le graphique doit être exécuté ou appuyez sur GOTO et
saisir directement le numéro de la séquence choisie
Relancer le graphique : appuyer sur la softkey
RESET + START
Autres fonctions :
Fonction Softkey
Exécuter entièrement le graphique de
programmation
Exécuter pas à pas le graphique de
programmation
Exécuter entièrement le graphique de
programmation ou le finaliser après RESET +
START
Interrompre le graphique de programmation.
Cette softkey n’apparaît que quand la TNC
est en cours d'exécution d'un graphique de
programmation
