Programmation : paramètres Q
9.3 Définir des contours avec des fonctions mathématiques
9
282
TNC 640 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
9.3 Définir des contours avec des
fonctions mathématiques
Application
Grâce aux paramètres Q, vous pouvez programmer des fonctions
mathématiques de base dans le programme d'usinage :
Sélectionner la fonction de paramètres Q : appuyer sur la touche
Q (dans le champ de saisie à droite). La barre de softkeys affiche
les fonctions des paramètres Q
Sélectionner les fonctions mathématiques de base : appuyer
sur la softkey ARITHM. DE BASE. La TNC affiche les softkeys
suivantes :

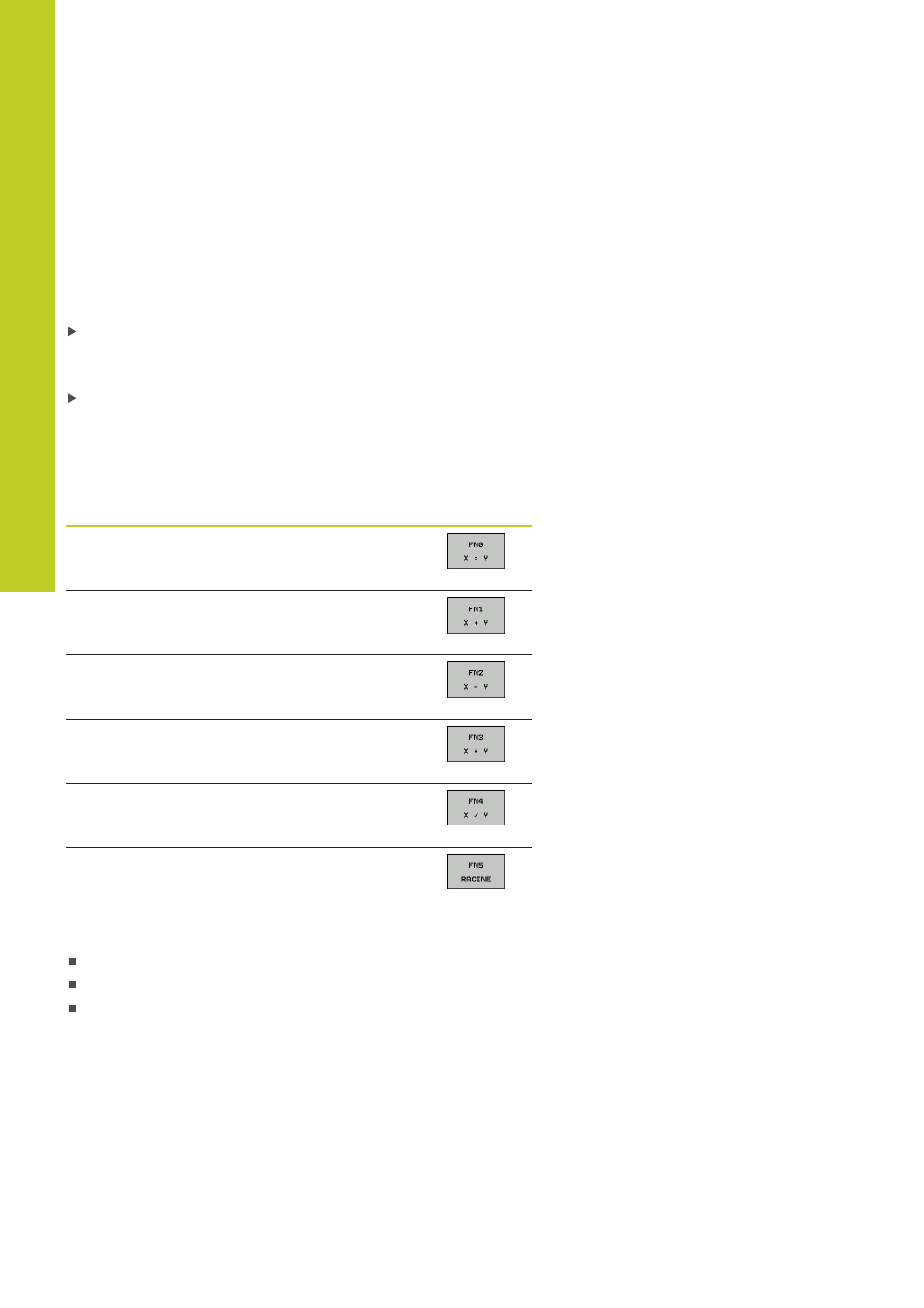

Résumé
Fonction Softkey
FN 0 : AFFECTATION
par ex.
FN 0 : Q5 = +60
Affecter directement la valeur
FN 1 : ADDITION
par ex.
FN 1 : Q1 = -Q2 + -5
Faire la somme de deux valeurs et affecter
FN 2 : SOUSTRACTION
par ex.
FN 2 : Q1 = +10 - +5
Faire la différence de deux valeurs et affecter
FN 3 : MULTIPLICATION
par ex.
FN 3 : Q2 = +3 * +3
Faire le produit de deux valeurs et affecter
FN 4 : DIVISION par ex. FN 4 : Q4 = +8 DIV +Q2
Former le quotient à partir de deux valeurs et
affecter
Interdiction : division par 0 !
FN 5 : RACINE par ex. FN 5 : Q20 = SQRT
4 Extraire la racine d'un nombre et affecter
Interdiction : racine d'une valeur négative !
A droite du signe „=“, vous pouvez introduire :
deux nombres
deux paramètres Q
un nombre et un paramètre Q
A l’intérieur des équations, vous pouvez attribuer le signe de votre
choix aux paramètres Q et aux nombres.
