HEIDENHAIN TNC 640 (34059x-02) Manuel d'utilisation
Page 418
Programmation : Usinage multiaxes
12.2 La fonction PLANE : Inclinaison du plan d'usinage
(option de logiciel 1)
12
418
TNC 640 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
Abréviations utilisées
PROJECTED
de l'anglais projected = projeté
PROPR
principle plane : plan principal
PROMIN
minor plane : plan secondaire
PROMIN
angl. rotation : rotation
Définir le plan d'usinage avec l'angle d'Euler
PLANE EULER
Application
Les angles d'Euler définissent un plan d'usinage avec jusqu'à trois
rotations autour du système de coordonnées incliné
. Les trois
angles d'Euler ont été définis par le mathématicien suisse Euler.
Transposé au système de coordonnées machine, il en résulte les
définitions suivantes :

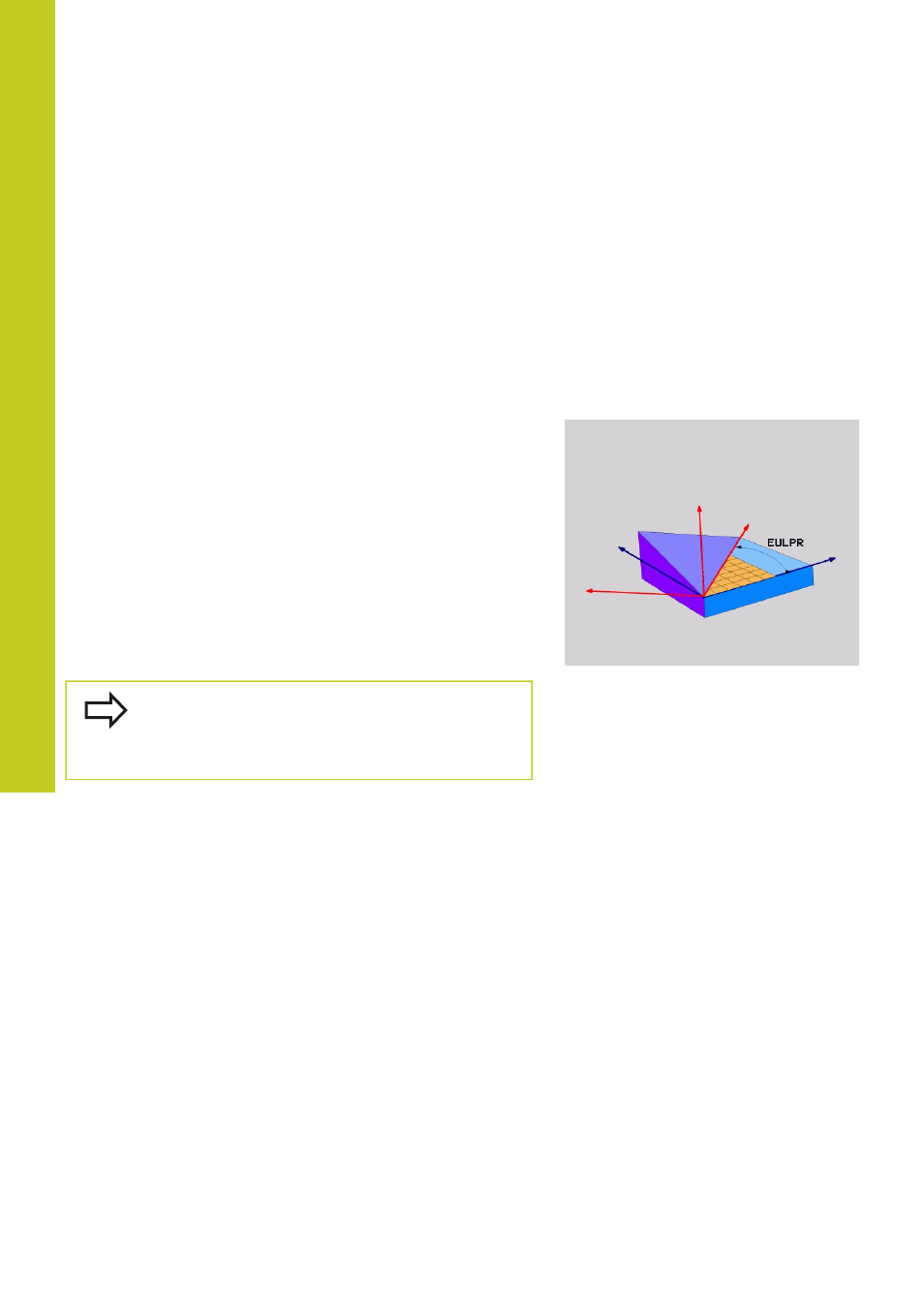

Angle de précession :
EULPR
Rotation du système de coordonnée
autour de l'axe Z
Angle de nutation :
EULNU
Rotation du système de coordonnées
autour de l'axe X après une rotation de
l'angle de précession
Angle de rotation :
EULROT
Rotation du plan d'usinage incliné
autour de l'axe incliné Z
Remarques avant de programmer
Description des paramètres du mode opératoire : voir
"Définir le comportement de positionnement de la
fonction PLANE", Page 427
