Programmation : importation de données d'un fichier DXF
7.1 Traiter les fichiers DXF (option de logiciel)
7
258
TNC 640 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
Pour sélectionner d'autres positions d'usinage et
les mémoriser dans un autre fichier : appuyer sur
l'icône annuler éléments sélectionné, et faire la
sélection comme précédemment

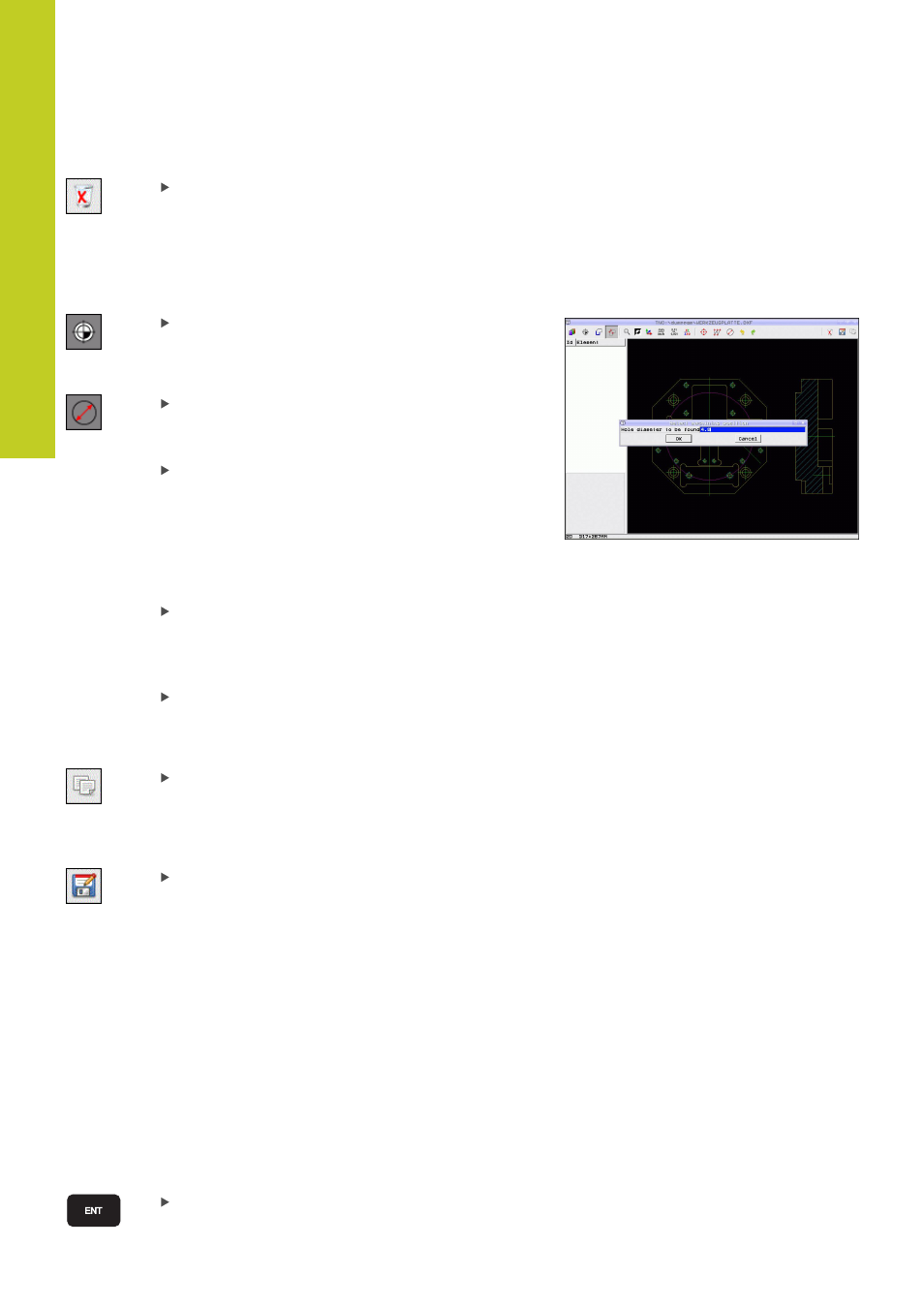

Sélection rapide des positions de perçage en introduisant les
diamètres
Choisir le mode de sélection de la position
d'usinage : la TNC masque les couches affichées
dans la fenêtre de gauche et active la fenêtre de
droite pour la sélection de la position
Ouvrir la boîte de dialogue pour introduire le
diamètre : la TNC affiche une fenêtre auxiliaire où
vous pouvez introduire un diamètre au choix
Introduire le diamètre souhaité, valider avec la
touche ENT : La TNC fait une recherche dans le
fichier DXF en fonction du diamètre introduit. Elle
affiche ensuite une fenêtre dans laquelle apparaît
le diamètre le plus proche de celui que vous avez
introduit. Vous pouvez filtrer ultérieurement les
trous en fonction de leur taille
Configurer éventuellement le filtre voir "" et
valider avec le bouton
Utiliser : La TNC valide les
positions sélectionnées dans la fenêtre de gauche
(affichage d'un symbole en forme de point)
Si nécessaire, vous pouvez désactiver les
éléments déjà marqués. Pour cela, tirez sur un
nouveau cadre de sélection tout en maintenant
actionnée la touche CTRL
Mémoriser les positions d'usinage sélectionnées
dans la mémoire tampon de la TNC pour insérer
ensuite ces positions dans un programme
dialogue texte clair comme séquences de
positionnement avec un appel de cycle, ou
Mémoriser les positions d'usinage sélectionnées
dans un fichier de points : la TNC ouvre une
fenêtre auxiliaire où vous pouvez introduire un
nom de fichier au choix. Par défaut : nom du fichier
DXF. Si le nom du fichier DXF contient des trémas
ou espaces, la TNC remplace ces caractères par
un tiret bas En alternative, vous pouvez également
sélectionner le type de fichier : tableau de points
(
.PNT), tableau du générateur de motifs (.HP)
ou programme dialogue texte clair (
.H). Si vous
souhaitez mémoriser les positions d'usinage dans
un programme dialogue texte clair, la TNC crée
pour chaque position d'usinage une séquence
linéaire séparé avec un appel de cycle (
L X...
Y... M99). Vous pouvez également transférer
et exécuter ce programme sur les anciennes
commandes TNC.
Valider la saisie : la TNC enregistre le programme
de contour dans le même répertoire que celui où
se trouve le fichier DXF
