Premier pas avec la TNC 640
1.3 Programmer la première pièce
1
56
TNC 640 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013

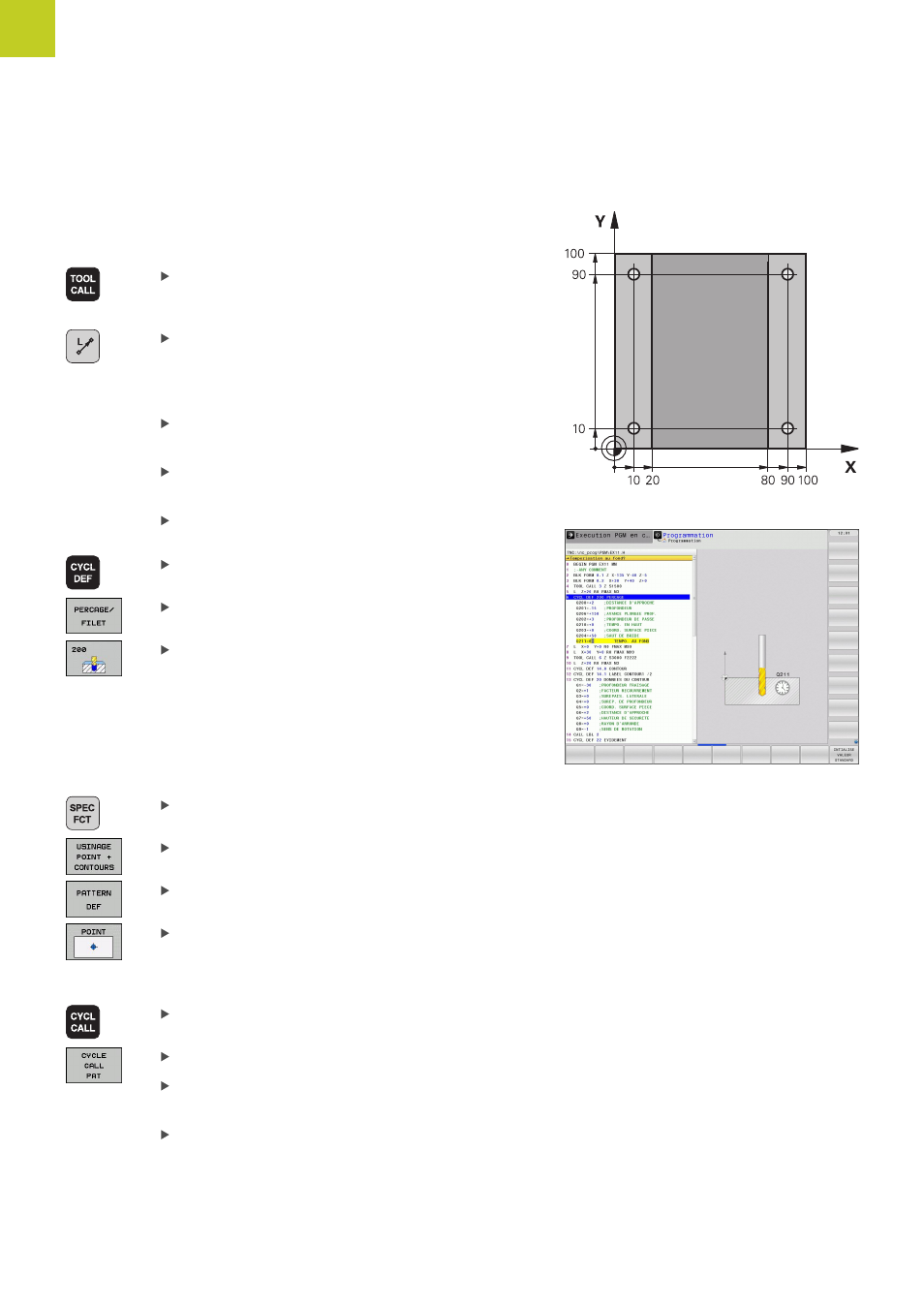

Créer un programme avec cycles
Les trous sur la figure de droite (profondeur 20 mm) doivent être
usinés avec un cycle de perçage standard. La pièce brute a déjà été
définie.
Appeler l'outil : introduisez les données d'outil.
Validez la saisie avec la touche ENT, NE PAS
OUBLIER L'AXE D'OUTIL
Dégager l'outil : appuyez sur la touche d'axe
orange Z pour dégager l'outil dans son axe et
introduisez la valeur de la position à atteindre, p.
ex. 250. Valider avec la touche ENT
Correct.rayon : RL/RR/sans corr.? Valider avec la
touche ENT : ne pas activer la correction de rayon
Avance F = ? Valider avec la touche ENT :
déplacement en avance rapide (
FMAX)
Fonction auxiliaire M? Valider avec la touche END
: la TNC mémorise la séquence de déplacement
Appeler le menu des cycles
Afficher les cycles de perçage
Sélectionner le cycle de perçage standard 200 :
la TNC ouvre la boîte de dialogue pour définir
le cycle. Introduisez successivement tous les
paramètres demandés par la TNC et validez
chaque saisie avec la touche ENT. Sur la partie
droite de l'écran, la TNC affiche également
un graphique qui représente le paramètre
correspondant du cycle
Appeler le menu des fonctions spéciales
Afficher les fonctions d'usinage de points
Sélectionner la définition des motifs
Sélectionner la saisie des points : introduisez les
coordonnées des 4 points, validez avec la touche
ENT Après avoir introduit le quatrième point,
mémoriser la séquence avec la touche END
Afficher le menu des appels du cycle
Exécuter le cycle de perçage sur le motif défini :
Avance F = ? Valider avec la touche ENT :
déplacement en avance rapide (
FMAX)
Fonction auxiliaire M ? Mise en service de la
broche et de l'arrosage, p. ex.
M13, valider avec
la touche END : la TNC mémorise la séquence de
déplacement
