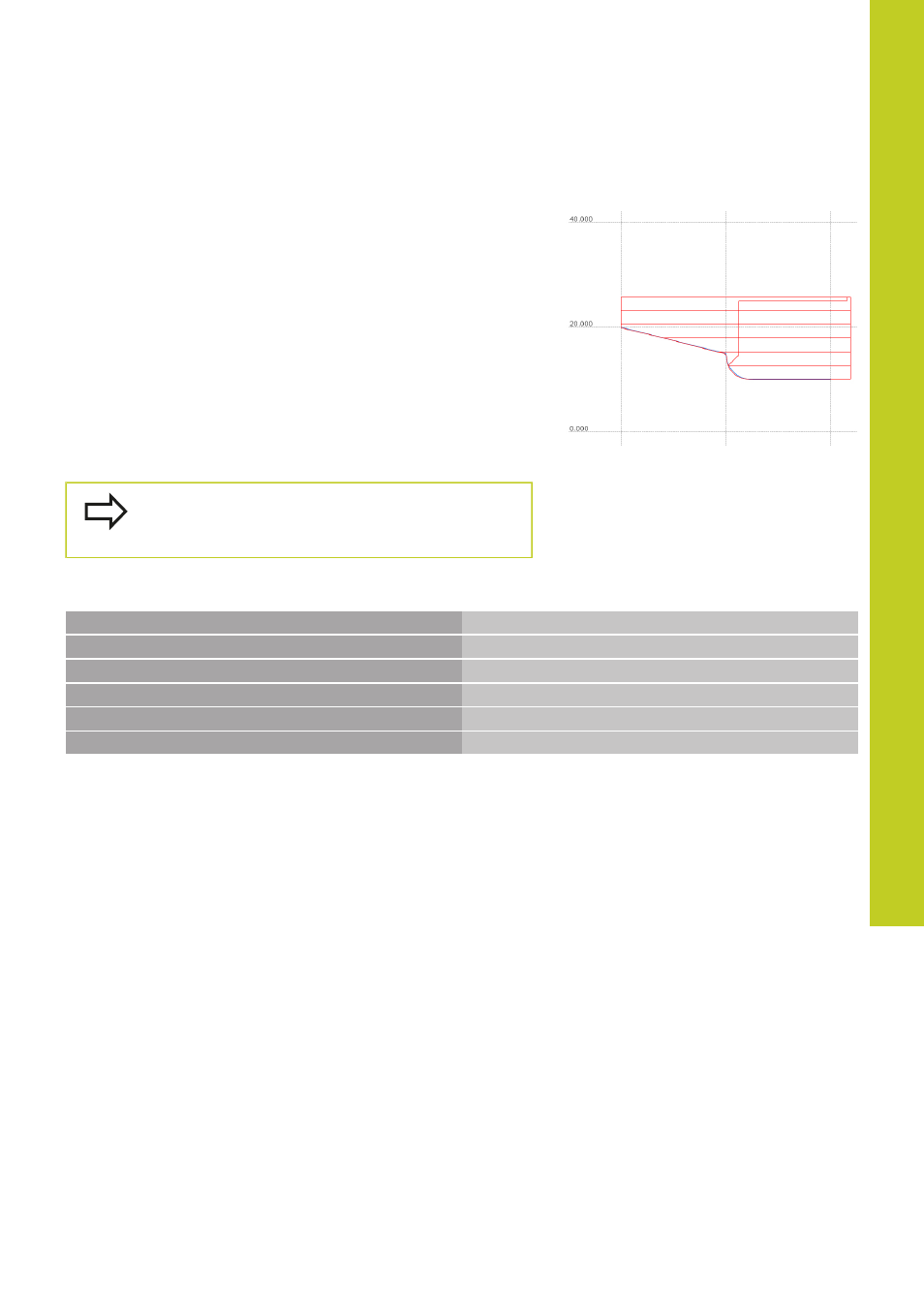

Affichage graphique du mode tournage
En mode programmation, vous pouvez simuler les opérations de
tournage avec le graphique filaire. Pour cela, il faut que la définition
du brut soit adaptée au tournage.
La configuration des axes de tournage est telle que la coordonnée
X correspond au diamètre de la pièce et la coordonnée Z à la
position longitudinale. Pour l'affichage des déplacements en mode
tournage, vous devez utiliser une définition du brut avec l'axe de la
broche
Y.
Même si l'opération de tournage a lieu dans un plan (coordonnées
X et Z), vous devez programmer une valeur Y lors de la définition
du brut. La TNC a besoin d'une épaisseur Y pour calculer le
parallélépipède du brut. Il suffit d'introduire ici de petites valeurs,
p. ex. -1 et +1, parce que la coordonnée Y dans le mode tournage
n'est pas considérée comme un axe d'usinage.
Seul le graphique filaire 3D est disponible pour
la simulation des tournages en mode test de
programme.
Syntaxe CN
0 BEGIN PGM EPAULEMENT MM
1 BLK FORM 0.1Y X+0 Y-1 Z-50
Définition de la pièce brute
2 BLK FORM 0.2 X+87 Y+1 Z+2
3 TOOL CALL 12
Appel de l'outil
4 M140 MB MAX
Dégager l'outil
5 FONCTION MODE TURN
Activer le mode tournage
