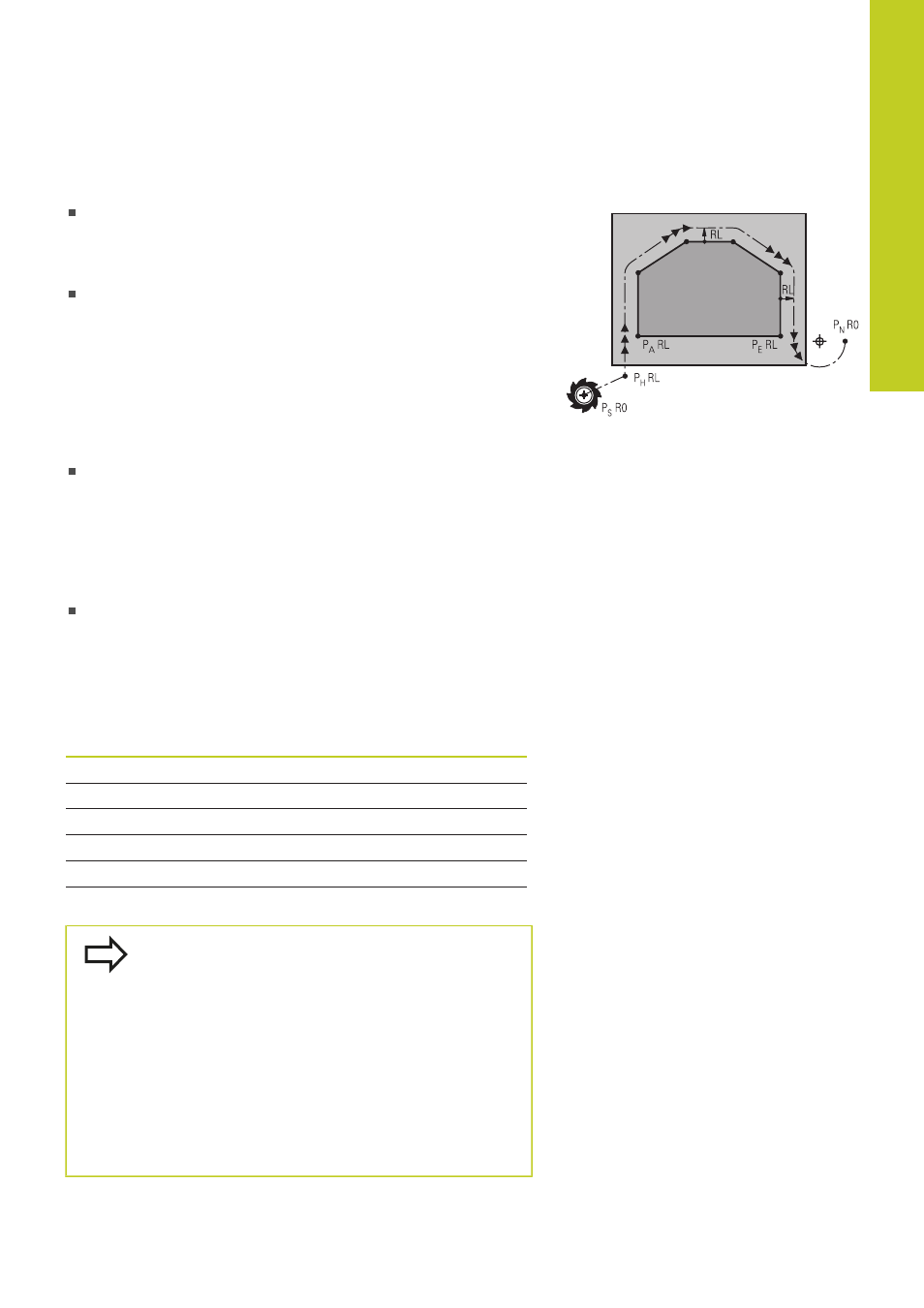

Positions importantes en approche et en sortie
Point initial P
S
Programmez cette position immédiatement avant la séquence
APPR. P
S
est situé à l'extérieur du contour et est abordé sans
correction de rayon (R0).
Point auxiliaire P
H
Pour certaines formes de contours, l'approche et la sortie du
contour passent par un point auxiliaire P
H
que la TNC calcule
à partir des données figurant dans les séquences APPR et
DEP. La TNC déplace l'outil de la position actuelle au point
auxiliaire P
H
selon la dernière avance programmée. Si vous avez
programmé
FMAX (avance rapide) dans la dernière séquence
de positionnement avant la fonction d'approche, la TNC accoste
également le point auxiliaire P
H
en avance rapide
Premier point du contour P
A
et dernier point du contour P
E
Programmez le premier point du contour P
A
dans la séquence
APPR et le dernier point du contour P
E
avec n'importe quelle
fonction de contournage. Si la séquence APPR contient
aussi la coordonnée Z, la TNC déplace l'outil d'abord dans
le plan d'usinage à P
H
, puis dans l'axe d'outil à la profondeur
programmée.
Point final P
N
La position P
N
est située hors du contour et dépend des
données de la séquence DEP. Si la séquence DEP contient
également la coordonnée Z, la TNC déplace l'outil tout d'abord
dans le plan d'usinage jusqu'à P
N
, puis dans l'axe d'outil à la
hauteur programmée.
Abréviation Signification
APPR angl. APPRoach = approche
DEP angl. DEParture = départ
L angl. Line = droite
C angl. Circle = cercle
T tangentiel (transition douce, continue)
N normale (perpendiculaire)
Pendant le déplacement de la position effective
au point auxiliaire P
H
, la TNC ne contrôle pas si le
contour peut être endommagé. Vérifiez-le avec le
test graphique!
Avec les fonctions APPR LT, APPR LN et APPR CT, la
TNC déplace l'outil de sa position effective au point
auxiliaire P
H
selon la dernière avance / avance rapide
programmée. Avec la fonction APPR LCT, la TNC
déplace l'outil au point auxiliaire P
H
selon l'avance
programmée dans la séquence APPR. Si aucune
avance n'a été programmée avant la séquence
d'approche, la TNC délivre un message d'erreur.
