Définir la transformation des coordonnées 11.7
11
TNC 640 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
395
11.7 Définir la transformation des
coordonnées
Résumé
Alternativement au cycle de transformation de coordonnées 7
DECALAGE DU POINT ZERO, vous pouvez utiliser la fonction Texte
clair
TRANS DATUM. Comme avec le cycle 7, TRANS DATUM vous
permet de programmer directement des valeurs de décalage
ou d'activer une ligne du tableau de points zéro. Vous disposez
également de la fonction
TRANS DATUM RESET avec laquelle vous
pouvez annuler très simplement un décalage de point zéro actuel.
TRANS DATUM AXIS
La fonction
TRANS DATUM AXIS permet de définir un décalage de
point zéro en introduisant des valeurs pour chaque axe concerné.
Dans un séquence, vous pouvez définir jusqu'à 9 coordonnées,
l'introduction en incrémental est possible. Pour la définition, procédez
de la manière suivante :

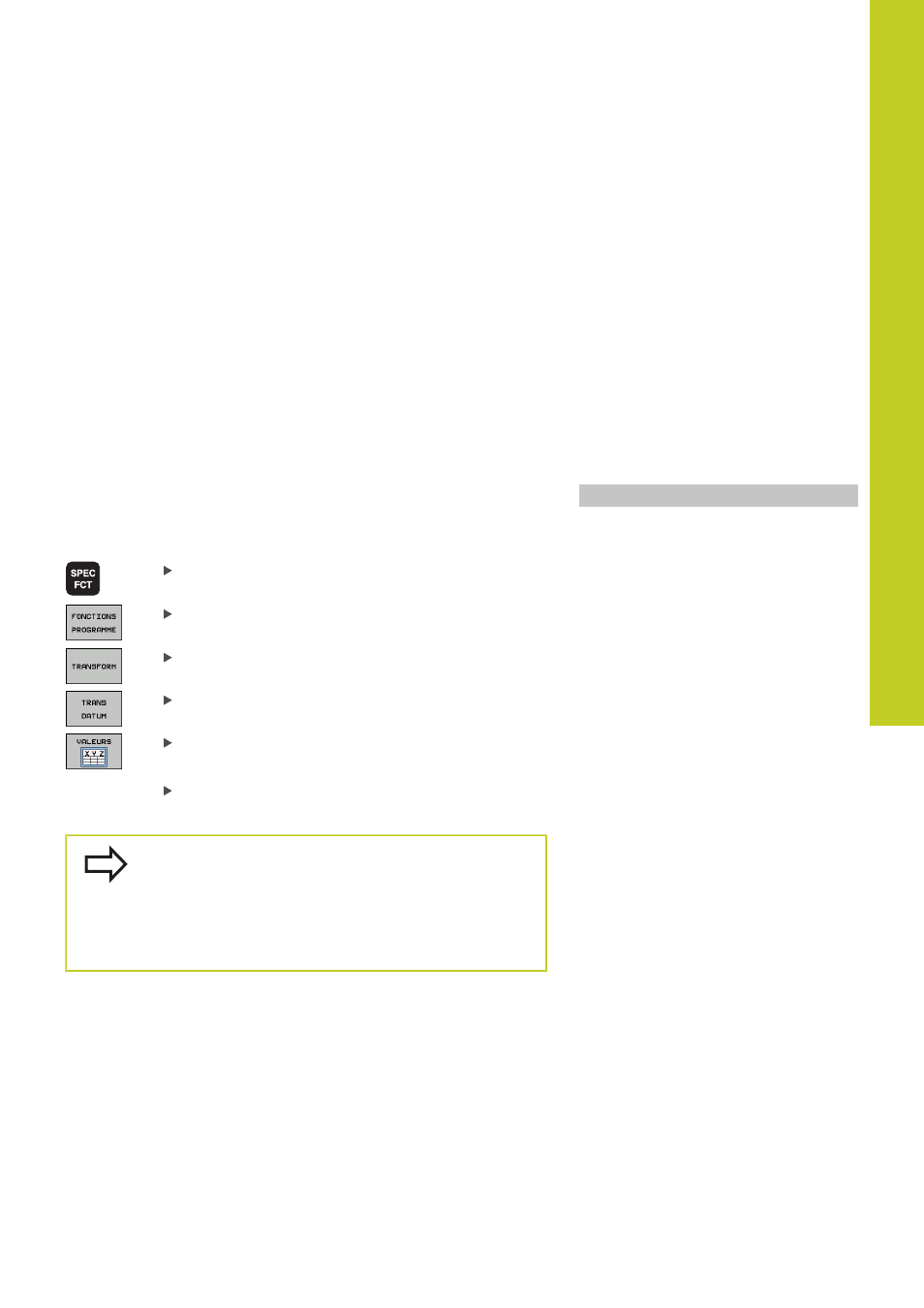

Afficher la barre de softkeys avec les fonctions
spéciales
Choisir le menu de définition des diverses fonctions
Texte clair
Sélectionner les transformations
Sélectionner décalage de point zéro
TRANS DATUM
Sélectionner la softkey pour l'introduction des
valeurs
Introduire le décalage de point zéro dans l'axe
désiré, valider avec la touche ENT
Les valeurs absolues introduites se réfèrent au point
zéro pièce défini par initialisation du point d'origine ou
par une valeur de présélection du tableau Preset.
Les valeurs incrémentales se réfèrent toujours au
dernier point zéro valide – lui-même pouvant être déjà
décalé.
Séquence CN
13 TRANS DATUMAXIS X+10 Y+25 Z+42
