Programmation : importation de données d'un fichier DXF
7.1 Traiter les fichiers DXF (option de logiciel)
7
256
TNC 640 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013

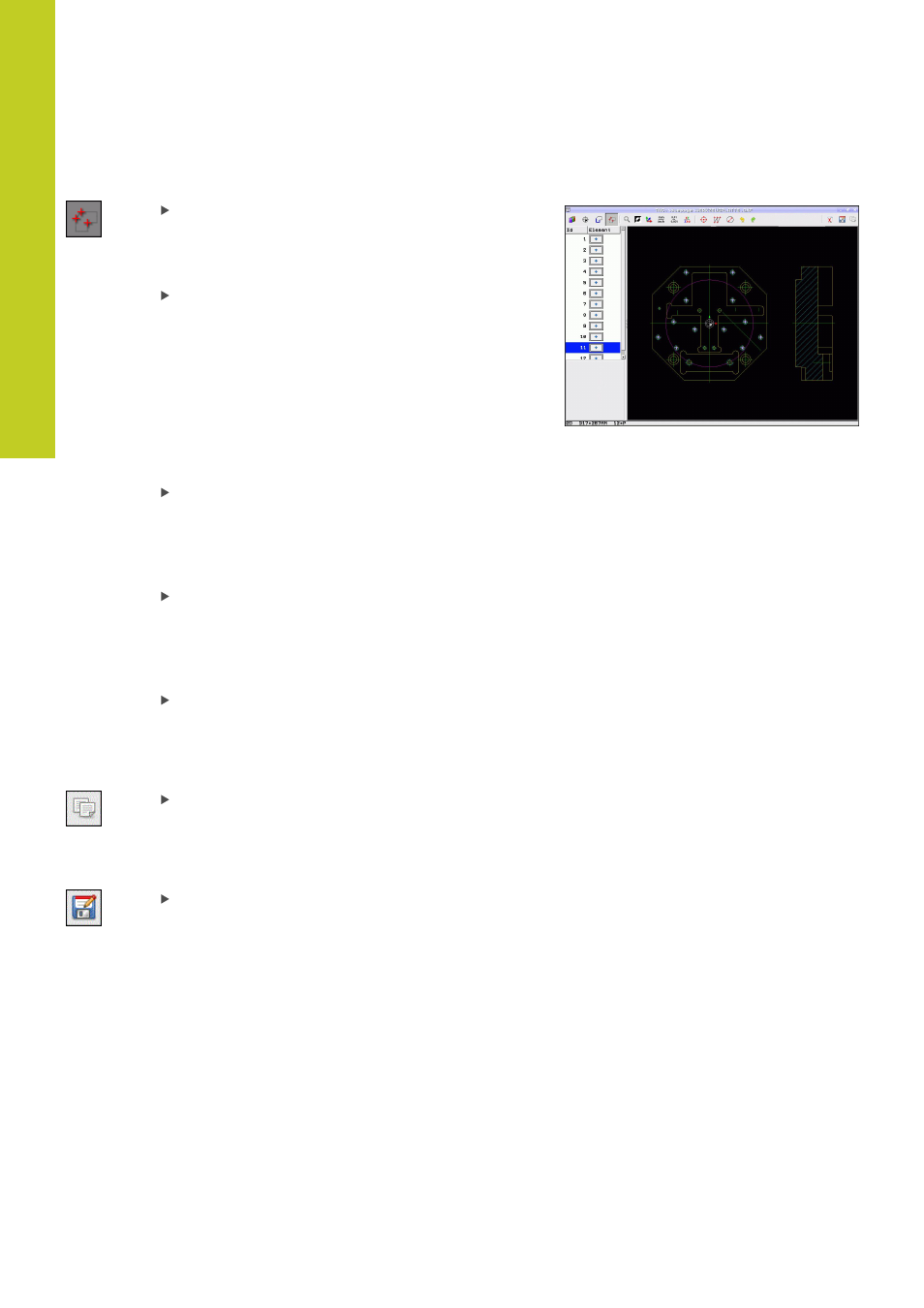

Sélection individuelle
Choisir le mode de sélection de la position
d'usinage : la TNC masque les couches affichées
dans la fenêtre de gauche et active la fenêtre de
droite pour la sélection de la position
Pour sélectionner une position d’usinage : avec la
touche gauche de la souris, cliquer sur l'élément
souhaité : la TNC affiche avec des étoiles les
positions d’usinage sélectionnables situés sur
l'élément. Cliquer sur l'une des étoiles : la TNC
valide la position sélectionnée dans la fenêtre
de gauche (affichage d'un symbole en forme de
point). Si vous cliquez sur un cercle, la TNC valide
le centre du cercle directement comme position
d'usinage
Si nécessaire, vous pouvez désactiver les
éléments déjà sélectionnés ; pour cela, cliquez à
nouveau sur l'élément dans la fenêtre de droite,
tout en maintenant actionnée la touche CTRL
(cliquer à l'intérieur de la marque)
Si vous souhaitez définir une intersection de deux
éléments comme position d’usinage, cliquez
sur le premier élément avec la touche gauche
de la souris : la TNC affiche avec des étoiles les
positions possibles.
Avec la touche gauche de la souris, cliquer sur le
deuxième élément (droite, cercle entier ou arc
de cercle) : la TNC valide le point d'intersection
des éléments dans la fenêtre de gauche (affichage
d'un symbole en forme de point)
Mémoriser les positions d'usinage sélectionnées
dans la mémoire tampon de la TNC pour insérer
ensuite ces positions dans un programme
dialogue texte clair comme séquences de
positionnement avec un appel de cycle, ou
Mémoriser les positions d'usinage sélectionnées
dans un fichier de points : la TNC ouvre une
fenêtre auxiliaire où vous pouvez introduire un
nom de fichier au choix. Par défaut : nom du fichier
DXF. Si le nom du fichier DXF contient des trémas
ou espaces, la TNC remplace ces caractères par
un tiret bas En alternative, vous pouvez également
sélectionner le type de fichier : tableau de points
(
.PNT), tableau du générateur de motifs (.HP)
ou programme dialogue texte clair (
.H). Si vous
souhaitez mémoriser les positions d'usinage dans
un programme dialogue texte clair, la TNC crée
pour chaque position d'usinage une séquence
linéaire séparée avec un appel de cycle (
L X...
Y... M99). Vous pouvez également transférer
et exécuter ce programme sur les anciennes
commandes TNC.
