Programmer la première pièce
1.3
1
TNC 640 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
51

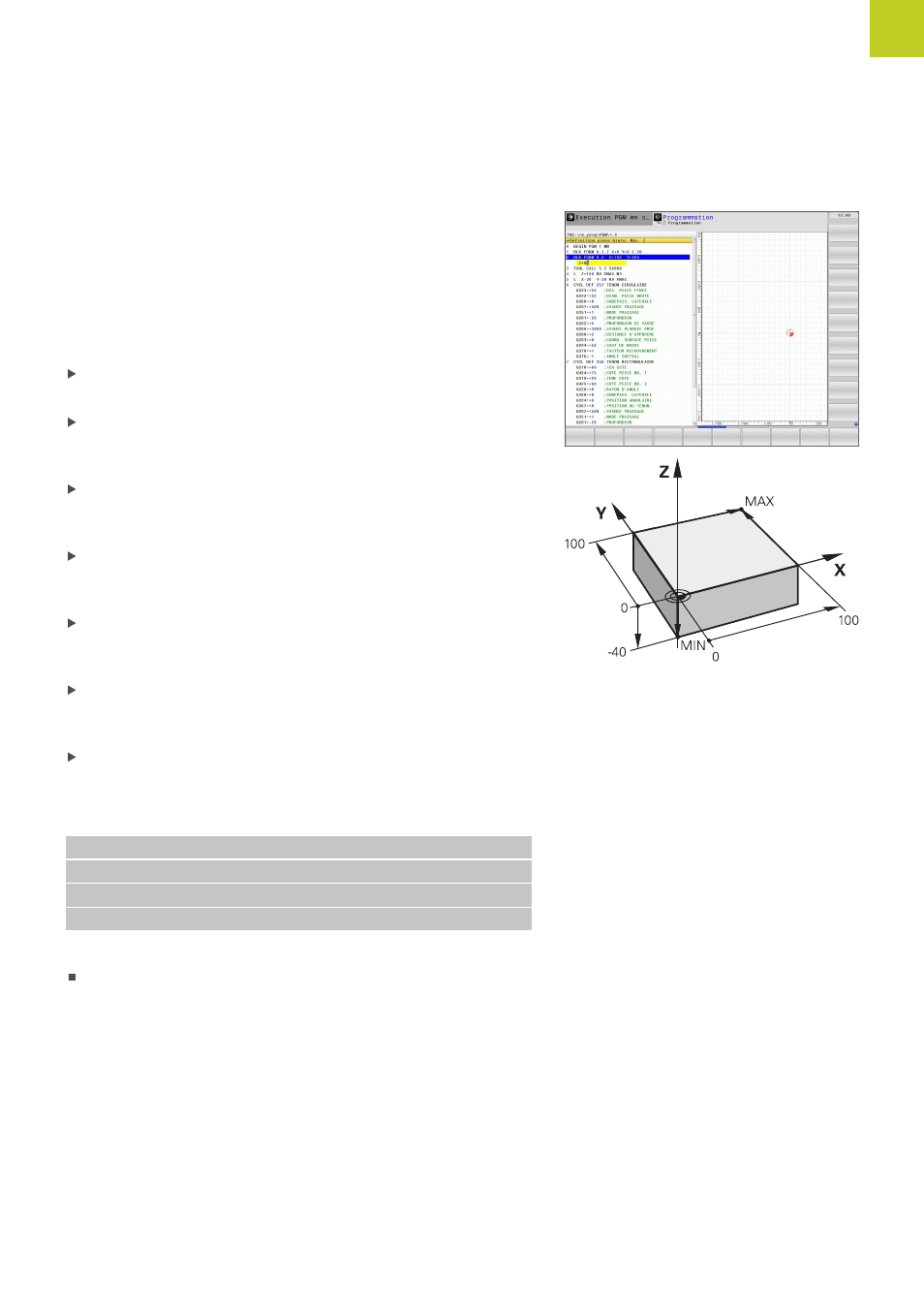

Définir une pièce brute
Lorsqu'un nouveau programme est créé, la TNC ouvre
immédiatement la boîte de dialogue pour définir la pièce brute.
Pour la pièce brute, vous définissez toujours un parallélépipède en
indiquant les points MIN et MAX qui se réfèrent tous deux au point
d'origine sélectionné.
Lorsqu'un nouveau programme est créé, la TNC demande
automatiquement d'introduire les données nécessaires à la
définition de la pièce brute :
Plan d'usinage dans graphique : XY ? : introduire l'axe de travail
de la broche. Z est défini par défaut, valider avec la touche ENT
Définition du brut : minimum X : introduire la plus petite
coordonnée X du brut par rapport au point d'origine, p. ex. 0 ,
puis valider avec la touche ENT
Définition du brut : minimum Y : introduire la plus petite
coordonnée Y du brut par rapport au point d'origine, p. ex. 0 ,
puis valider avec la touche ENT
Définition du brut : minimum Z : introduire la plus petite
coordonnée Z du brut par rapport au point d'origine, p. ex. -40 ,
puis valider avec la touche ENT
Définition du brut : maximum X : introduire la plus grande
coordonnée X du brut par rapport au point d'origine, p. ex. 100 ,
puis valider avec la touche ENT
Définition du brut : maximum Y : introduire la plus grande
coordonnée Y du brut par rapport au point d'origine, p. ex. 100 ,
puis valider avec la touche ENT
Définition du brut : maximum Z : introduire la plus grande
coordonnée Z du brut par rapport au point d'origine, p. ex. 0 ,
puis valider avec la touche ENT
Exemple de séquences CN
0 BEGIN PGM NOUVEAU MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM NOUVEAU MM
Informations détaillées sur ce sujet
Définir la pièce brute : Page 96
