HEIDENHAIN TNC 620 55

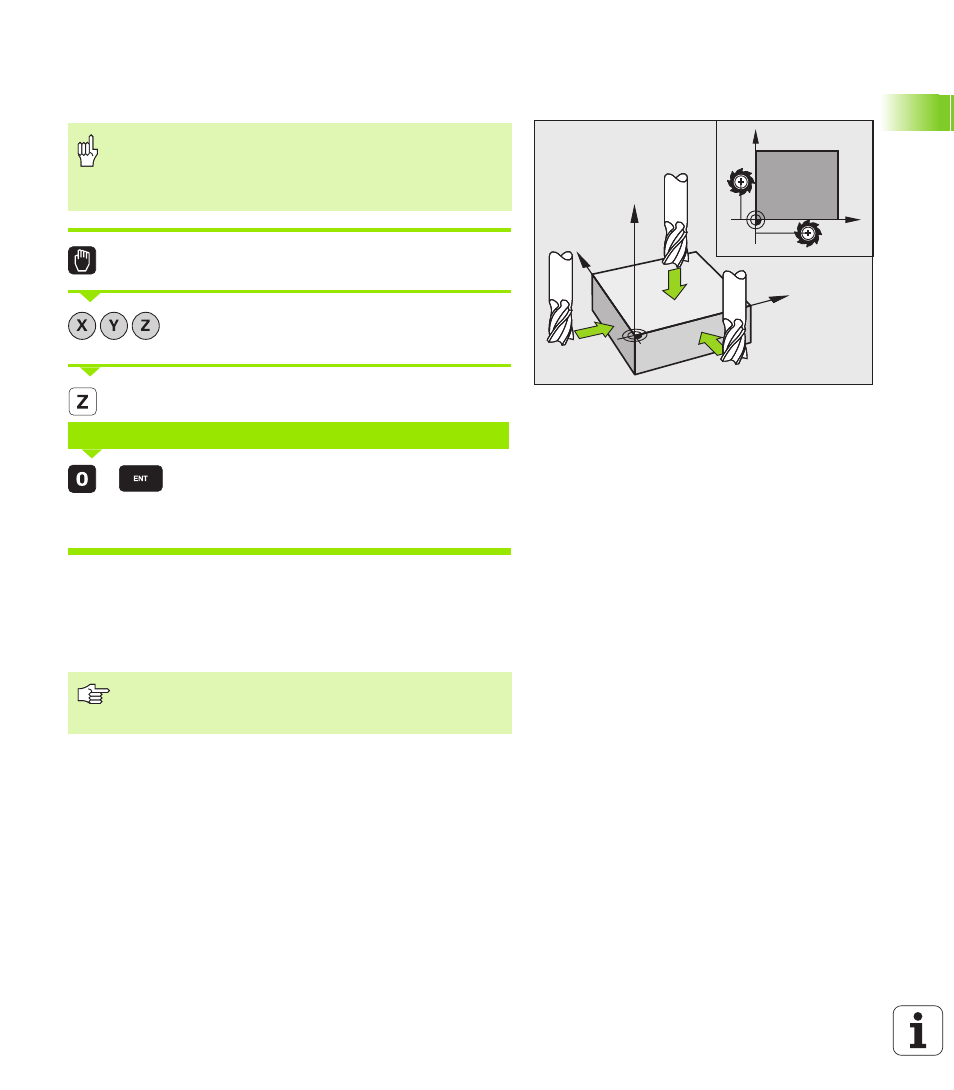

2.4 Initialisation du point de référ
e
nce (sans palpeur 3D)
Initialiser le point de référence avec les touches
d'axes
Sélectionner le mode Manuel
Déplacer l'outil avec précaution jusqu'à ce qu'il
affleure la pièce
Sélectionner l'axe
Outil zéro, axe de broche: Initialiser l'affichage à une
position pièce connue (ex.0) ou introduire l'épaisseur
d de la cale d'épaisseur. Dans le plan d'usinage: Tenir
compte du rayon d'outil
De la même manière, initialiser les points de référence des autres
axes.
Si vous utilisez un outil préréglé dans l'axe de plongée, initialisez
l'affichage de l'axe de plongée à la longueur L de l'outil ou à la somme
Z=L+d.
Y
X
Z
X
Y
-R
-R
Mesure préventive
Si la surface de la pièce ne doit pas être affleurée, posez
dessus une cale d'épaisseur d. Introduisez alors pour le
point de référence une valeur de d supérieure.
INITIALISATION POINT DE RÉF. Z=
La TNC enregistre automatiquement sur la ligne 0 du
tableau Preset le point de référence initialisé avec les
touches des axes.
