6.6 Contournages –
Programmation flexible de
contours FK (option de logiciel)
Principes de base
Les plans de pièces dont la cotation n’est pas conforme à la
programmation des CN contiennent souvent des coordonnées non
programmables avec les touches de dialogue grises. Par exemple:
des coordonnées connues peuvent être situées sur l’élément de
contour ou à proximité de celui-ci,
des coordonnées peuvent se rapporter à un autre élément ou
des indications de sens et données relatives à l'allure générale du
contour peuvent être connues.
Vous programmez ces données directement avec la programmation
flexible de contours FK (option de logiciel Advanced programming
features). La TNC calcule le contour à partir des coordonnées connues
et facilite le dialogue de programmation par le graphisme interactif FK.

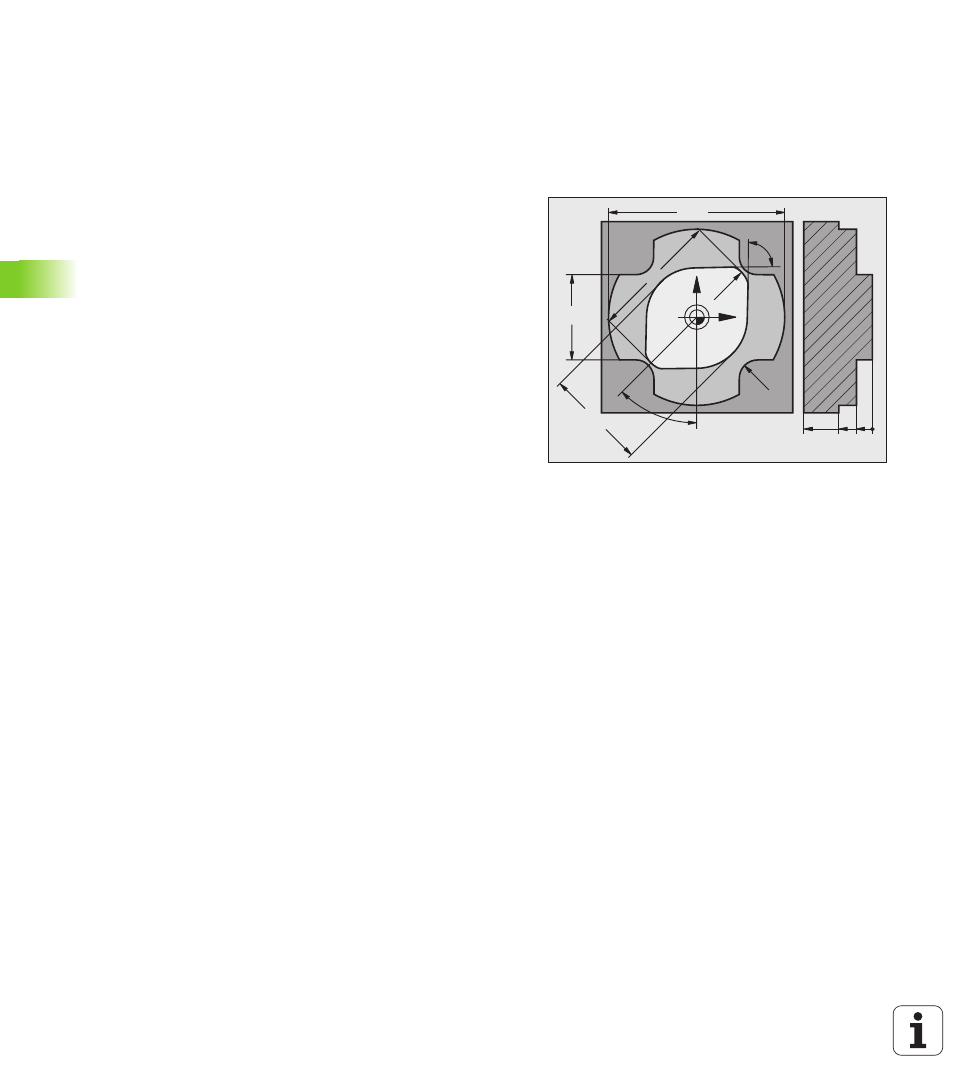

La figure en haut, à droite illustre une cotation que vous pouvez
introduire très simplement en programmation FK.
