HEIDENHAIN TNC 620 229
8.2 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

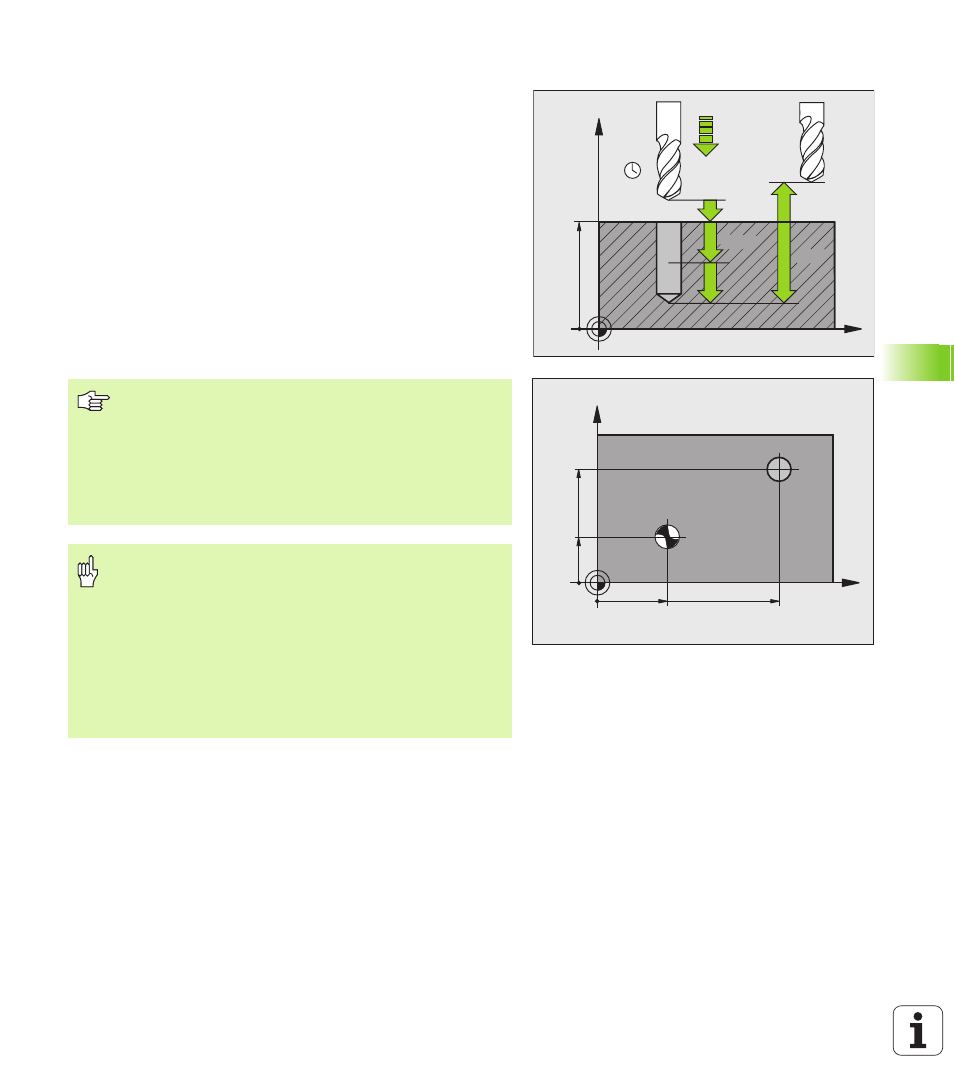

PERCAGE (cycle 200)
1 La TNC positionne l'outil dans l'axe de broche en avance rapide
FMAX, à la distance d'approche, au-dessus de la surface de la
pièce
2 Suivant l'avance F programmée, l'outil perce jusqu'à la première
profondeur de passe
3 La TNC rétrace l'outil avec FMAX à la distance d'approche, exécute
une temporisation - si celle-ci est programmée - puis le déplace à
nouveau avec FMAX à la distance d'approche au-dessus de la
première profondeur de passe
4 Selon l'avance F programmée, l'outil perce ensuite une autre
profondeur de passe
5 La TNC répète ce processus (2 à 4) jusqu'à ce que l'outil ait atteint
la profondeur de perçage programmée
6 Partant du fond du trou, l'outil se déplace avec FMAX jusqu'à la
distance d'approche ou – si celui-ci est introduit – jusqu'au saut de
bride
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d’usinage avec
correction de rayon R0.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécute pas le cycle.
Avec le paramètre-machine displayDepthErr, vous
définissez si la TNC doit délivrer un message d'erreur (on)
ou ne pas en délivrer (off) en cas d'introduction d'une
profondeur positive.
Attention, risque de collision!
Vous ne devez pas perdre de vue que la TNC inverse le
calcul de la position de pré-positionnement si vous
introduisez une profondeur positive. L'outil se déplace
donc dans l'axe d'outil, en avance rapide, jusqu’à la
distance d'approche en dessous de la surface de la pièce!
