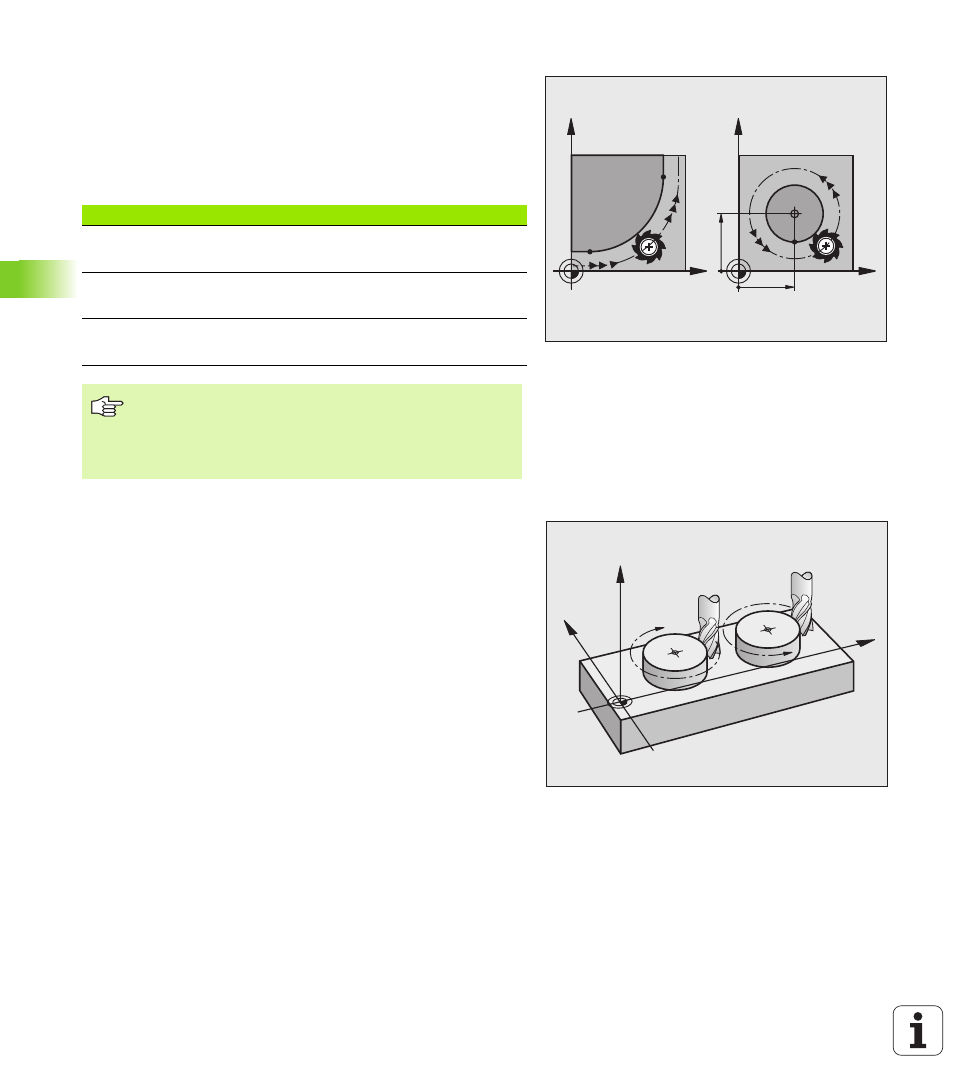

Cercles et arcs de cercle
Pour les déplacements circulaires, la TNC déplace simultanément
deux axes de la machine: L'outil se déplace par rapport à la pièce en
suivant une trajectoire circulaire. Pour les déplacements circulaires,
vous pouvez introduire un centre de cercle CC.
Avec les fonctions de contournage des arcs de cercle, vous pouvez
programmer des cercles dans les plans principaux: Le plan principal
doit être défini dans TOOL CALL avec la définition de l'axe de broche:
Sens de rotation DR pour les déplacements circulaires
Pour les déplacements circulaires sans raccordement
tangentiel à d'autres éléments du contour, introduisez le sens de
rotation:
Rotation sens horaire: DR–
Rotation sens anti-horaire: DR+
Correction de rayon
La correction de rayon doit être dans la séquence vous permettant
d'aborder le premier élément du contour. Elle ne doit pas commencer
dans une séquence de trajectoire circulaire. Auparavant, programmez-
la dans une séquence linéaire (cf. „Contournages – Coordonnées
cartésiennes”, page 158) ou une séquence d'approche du contour
(séquence APPR, cf. „Approche et sortie du contour”, page 150).
Prépositionnement
Au début d’un programme d’usinage, prépositionnez l’outil de manière
à éviter que l’outil et la pièce ne soient endommagés.
X
Y
X
Y
CC
X
CC
Y
CC
Axe de broche Plan principal
Z XY, également
UV, XV, UY
Y ZX, également
WU, ZU, WX
X YZ, également
VW, YW, VZ
Vous programmez aussi les cercles non parallèles au plan
principal à l'aide de la fonction „Inclinaison du plan
d'usinage“ (cf. „PLAN D'USINAGE (cycle 19, option de
logiciel 1)”, page 358), ou avec les paramètres Q (cf.
„Principe et vue d’ensemble des fonctions”, page 390).
