POCHE CIRCULAIRE (cycle 5)
Les cycles 1, 2, 3, 4, 5, 17, 18 font partie du groupe Cycles spéciaux.
Sur la deuxième barre de softkeys, sélectionnez la softkey OLD
CYCLS.
1 L'outil plonge dans la pièce à la position initiale (au centre de la
poche) et se déplace à la première profondeur de passe

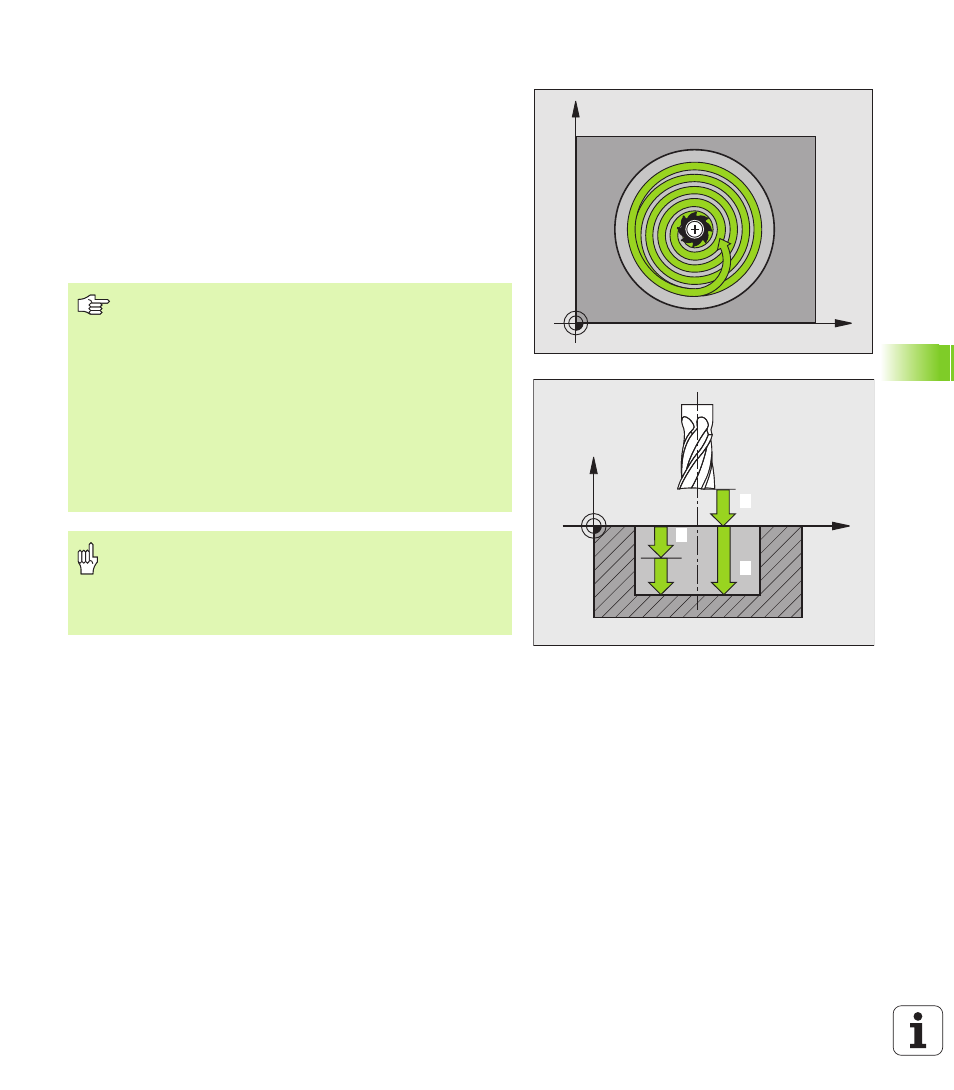

2 Suivant l'avance F, l'outil décrit ensuite la trajectoire en forme de
spirale représentée sur la figure de droite; en ce qui concerne la
passe latérale k, cf. „FRAISAGE DE POCHE (cycle 4)”, page 275
3 Ce processus est répété jusqu'à ce que la profondeur soit atteinte
4 Pour terminer, la TNC rétracte l’outil à la position initiale
X
Y
X
Z
1
2
3
Remarques avant que vous ne programmiez
Utiliser une fraise à denture frontale (DIN 844) ou effectuer
un pré-perçage au centre de la poche.
Pré-positionnement au-dessus du centre de la poche avec
correction de rayon R0.
Programmer la séquence de positionnement du point
initial dans l’axe de broche (distance d'approche au-dessus
de la surface de la pièce).
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécute pas le cycle.
Avec le paramètre-machine displayDepthErr, vous
définissez si la TNC doit délivrer un message d'erreur (on)
ou ne pas en délivrer (off) en cas d'introduction d'une
profondeur positive.
Attention, risque de collision!
